পাঁচটি মূলধারার হাই-স্পিড ডিফারেনশিয়াল কপার ক্যাবল (টুইন্যাক্স) স্ট্রাকচারের বিস্তারিত ওভারভিউ

AI সার্ভারে Twinax তারের জন্য, ইনসুলেশনের কার্যকর Dk কমানো (এয়ার ≈1, FEP≈2.1) উচ্চ-ফ্রিকোয়েন্সি লস, তির্যক এবং প্রতিবন্ধকতা অস্থিরতা কমাতে চাবিকাঠি। এটি অর্জনের জন্য পাঁচটি স্বল্প-মূল্যের উত্পাদন পদ্ধতি তৈরি করা হয়েছে।

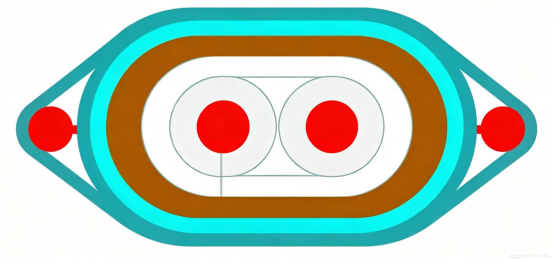

EPTFE ট্যাপিং নির্মাণ সমাধান

অনুক্রমিক কাঠামো
লাল ：সংকেত কন্ডাক্টর (সিলভার-প্লেটেড কপার / কপার অ্যালয়)
ধূসর :অভ্যন্তরীণ অ-ফোমেড (সলিড) FEP প্রাথমিক নিরোধক
হালকা নীল ：প্রধান EPTFE মোড়ানো নিরোধক শরীর
গাঢ় নীল বাইরের প্রতিরক্ষামূলক টেপিং / শিল্ডিং স্তর (Cu-ফয়েল, আল-ফয়েল, এবং অন্যান্য কাঠামোগত উপাদান)
পাশে ছোট লাল বৃত্ত ：গ্রাউন্ডিং / ড্রেন ওয়্যার স্ট্রাকচার

1. প্রক্রিয়া নীতি
EPTFE টেপ নিয়ন্ত্রিত উত্তেজনা এবং ওভারল্যাপের অধীনে কন্ডাক্টরের উপর ক্ষতবিক্ষত হয়। এর মাইক্রোপোরাস কাঠামোর মধ্যে আটকে থাকা বায়ু ≈1.4–1.6 এর একটি কম কার্যকর Dk দেয়।"

2. মূল সুবিধা
এই নির্মাণ অতি-নিম্ন অস্তরক ক্ষতি, খুব কম সন্নিবেশ ক্ষতি, উচ্চ-তাপমাত্রা প্রতিরোধের, এবং বায়ুর কাছাকাছি একটি কার্যকর Dk প্রদান করে।

3.অ্যাপ্লিকেশন
448G/800G আল্ট্রা-ফাস্ট টুইন্যাক্স, দীর্ঘ দূরত্বের হাই-স্পিড লিঙ্ক, এবং IL-সমালোচনামূলক হাই-এন্ড কম্পিউট ইন্টারকানেক্ট।

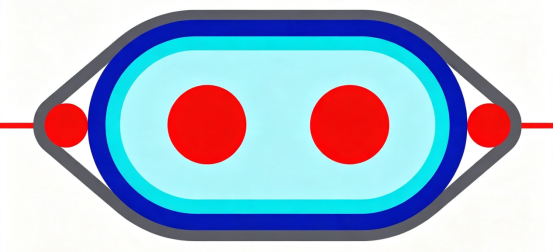

ডুয়াল-লেয়ার FEP এক্সট্রুশন সলিউশন

স্ট্রাকচারাল লেয়ারিং (ভিতর থেকে)
সিলভার-ধাতুপট্টাবৃত তামা বা তামার খাদ দুটি সংকেত পরিবাহী।
ভিতরের স্তর : সলিড FEP প্রাথমিক নিরোধক, একক-কোর extruded.
বাইরের স্তর : সাধারণ FEP ওভার-জ্যাকেট, উভয় কন্ডাক্টরের উপর সহ-এক্সট্রুড।
সমাবেশের উভয় পাশে গ্রাউন্ডিং তারগুলি।

1. প্রক্রিয়া নীতি
দ্বি-পদক্ষেপ এক্সট্রুশন: কঠিন এফইপি প্রথমে প্রতিটি কন্ডাক্টরের উপর পৃথকভাবে এক্সট্রুড করা হয়, তারপরে দুটি ইনসুলেটেড কোর পাশাপাশি রাখা হয় এবং একটি বাইরের FEP স্তর দিয়ে অতিরিক্ত এক্সট্রুড করা হয়, একটি দ্বৈত-স্তরযুক্ত কঠিন ফ্লুরোপ্লাস্টিক নিরোধক তৈরি করে।
2. সুবিধা
স্থিতিশীল মাত্রা, চমৎকার রাসায়নিক প্রতিরোধের এবং যান্ত্রিক শক্তি, উচ্চ ফলনের সাথে পরিপক্ক প্রক্রিয়া।
3. অ্যাপ্লিকেশন পরিস্থিতি
224G মাঝারি পর্যন্ত-/শর্ট-রিচ হাই-স্পিড কেবল; শিল্প উচ্চ-তাপ উচ্চ-গতির আন্তঃসংযোগ; মাঝারি-খরচ সাধারণ-উদ্দেশ্য উচ্চ-গতির ডিফারেনশিয়াল লিঙ্ক।

টুইন কন্ডাক্টর কো-এক্সট্রুশন (একচেটিয়া)

স্ট্রাকচারাল লেয়ারিং (ভিতর থেকে):
দুটি সমান্তরাল সংকেত পরিবাহী
একটি পাতলা বাইরের প্রতিরক্ষামূলক টেপ সহ উভয় কন্ডাক্টরের উপরে একক-পাস এক্সট্রুডেড মনোলিথিক কঠিন FEP/PFA ডাইলেকট্রিক।
গ্রাউন্ডিং তারগুলি উভয় পাশে অবস্থিত

1. প্রক্রিয়া নীতি
একটি বিশেষভাবে ডিজাইন করা উপবৃত্তাকার টুইন-কোর ডাই একক-পাস এক্সট্রুশন সক্ষম করে, উভয় কন্ডাক্টরকে একটি সাধারণ ডাইইলেক্ট্রিক এম্বেড করে এবং এক্সট্রুশনের সময় তাদের কেন্দ্র পিচ লক করে।

2. সুবিধা
আঁটসাঁট কন্ডাক্টর ব্যবধানের সামঞ্জস্য অত্যন্ত কম ইন্ট্রা-পেয়ার তির্যক ফলন; কম প্রক্রিয়া পদক্ষেপ এবং দ্বি-পদক্ষেপ FEP এক্সট্রুশন থেকে কম খরচ; চমৎকার প্রতিবন্ধক অভিন্নতা।

3.অ্যাপ্লিকেশনের পরিস্থিতি
শর্ট-রিচ হাই-স্পিড ক্যাবল, PCB ইন্টারকানেক্ট, ব্যাকপ্লেন লিঙ্ক এবং কম ইন্ট্রা-পেয়ার স্কু লিঙ্ক।

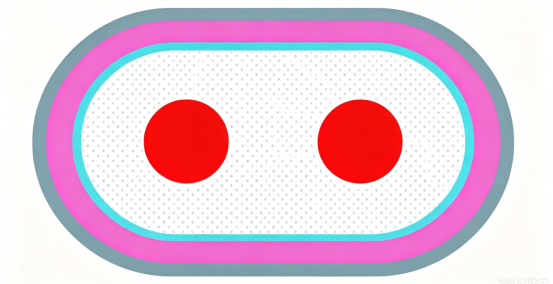

শারীরিকভাবে ফেনাযুক্ত FEP

স্ট্রাকচারাল লেয়ারিং (ভিতর থেকে):
টুইন সিগন্যাল কন্ডাক্টর
মাইক্রোসেলুলার FEP নিরোধক।
কঠিন FEP বাইরের ত্বক।

1. প্রক্রিয়া নীতি
এক্সট্রুশনের সময়, উচ্চ-চাপের নাইট্রোজেন গলিত FEP-তে ইনজেকশন করা হয়, বদ্ধ-কোষ মাইক্রোভয়েড তৈরি করে যা বায়ু দিয়ে ডাইলেক্ট্রিককে পাতলা করে এবং সামগ্রিক Dk কম করে।

2. সুবিধা
কঠিন FEP এর চেয়ে নিম্ন Dk এবং ক্ষয়; নিয়ন্ত্রিত প্রতিবন্ধকতা।

3.অ্যাপ্লিকেশন
224G–448G ডেটা সেন্টার মাঝারি থেকে দীর্ঘ-নাগালের জন্য উচ্চ-গতির তারগুলি
আন্তঃসংযোগ

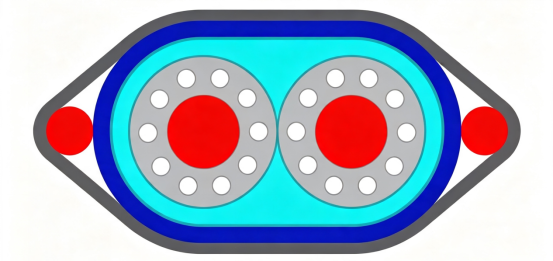

লোটাস রুট হোল গঠন

স্ট্রাকচারাল লেয়ারিং (ভিতর থেকে)

দুটি সংকেত পরিবাহী
কন্ডাকটরের চারপাশে পরিবৃত্তীয় অনুদৈর্ঘ্য শূন্য চ্যানেল (তারের দৈর্ঘ্য বরাবর ক্রমাগত বায়ু গহ্বর, পদ্মমূলের গর্তের মতো)।
বাইরের কঠিন FEP নিরোধক
পার্শ্ব অবস্থান সমর্থন তারের

1. প্রক্রিয়া নীতি
লোটাস-রুট ডাই কম Dk-এর জন্য ক্রমাগত বায়ু চ্যানেল (আন্তঃসংযুক্ত) তৈরি করে, কর্মক্ষমতা বৃদ্ধি করে – ফোমযুক্ত FEP-এর বন্ধ-কোষ শূন্যতা থেকে আলাদা।

2. সুবিধা
কম নমন প্রতিবন্ধকতা পরিবর্তন বনাম শারীরিক ফেনা একই ক্ষতি; কম খরচ; চমৎকার এইচএফ এসআই; উচ্চ-চাপের ফোমিং গিয়ার নেই।

3.অ্যাপ্লিকেশন
PCIe 6.0, 448G নেক্সট-জেন হাই-স্পিড কপার ক্যাবল - কম্পিউট সার্ভারের জন্য উদীয়মান সমাধান।

সত্যিকারের উচ্চ-গতির তারের উত্পাদন ক্ষমতা দিয়ে আপনার উত্পাদন লাইনকে শক্তিশালী করুন।
আপনার কাস্টমাইজড সরঞ্জাম সমাধান অনুরোধ করতে নীচের লিঙ্কে ক্লিক করুন. ↓

টুইন্যাক্সিয়াল হাই স্পিড কপার ক্যাবল
সার্ভো চালিত ধ্রুবক টেনশন টেপিং লাইন - ক্যাপস্টান টাইপ
স্থিতিশীল টেনশন সহ সার্ভো-নিয়ন্ত্রিত টেপ মোড়ানো মেশিন ইউনিফর্ম শিল্ডিং এবং প্রতিবন্ধকতার জন্য ফয়েল এবং PTFE টেপ সমর্থন করে
স্থিতিশীলতা

টেফলন কোর তারের নিরোধক এক্সট্রুডার লাইন
নির্ভুল-এক্সট্রুডেড FEP/PFA নিরোধক Dk এবং উচ্চ-ফ্রিকোয়েন্সি ক্ষতি হ্রাস করে, সিগন্যালের অখণ্ডতা নিশ্চিত করে।

এআই হাই স্পিড ক্যাবল প্যারালাল পেয়ার ক্যাবলেক্টিভ পেওফ টাইপ প্ল্যানেটারি স্ট্র্যান্ডিং লাইন
মাল্টি-কোর টুইনাক্সিয়াল ক্যাবলের প্ল্যানেটারি স্ট্র্যান্ডিং স্থিতিশীল উচ্চ-গতির সমান্তরাল সংক্রমণের জন্য প্রতিসাম্য এবং সুনির্দিষ্ট পিচ নিশ্চিত করে৷
