তারের তারগুলি কত গভীর? ইনস্টলেশন গভীরতার নির্দেশিকা

সরাসরি উত্তর: তারের তারগুলি কত গভীরে সমাহিত হয়?

থেকে তারের তারের গভীরতা সমাহিত করা হয় 6 ইঞ্চি (15 সেমি) থেকে 36 ইঞ্চি (91 সেমি) তারের ধরন, অ্যাপ্লিকেশন, ভোল্টেজ স্তর, এবং স্থানীয় কোড প্রয়োজনীয়তার উপর নির্ভর করে। আবাসিক সেটিংসে, লো-ভোল্টেজ ল্যান্ডস্কেপ ওয়্যারিং গ্রেডের মাত্র 6 ইঞ্চি নিচে বসতে পারে, যখন উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইন 36 ইঞ্চি বা তার চেয়ে গভীরে ইনস্টল করা যেতে পারে। মার্কিন যুক্তরাষ্ট্রের ন্যাশনাল ইলেকট্রিক্যাল কোড (এনইসি) ন্যূনতম কবরের গভীরতা স্থাপন করে যা তারের ধরন এবং ইনস্টলেশন পরিবেশের দ্বারা উল্লেখযোগ্যভাবে পরিবর্তিত হয়।

এই গভীরতা বোঝা শুধুমাত্র সম্মতির বিষয় নয় - এটি সরাসরি নিরাপত্তা, স্থায়িত্ব এবং তারের দীর্ঘমেয়াদী কর্মক্ষমতা প্রভাবিত করে। একটি নির্ভুলতা ব্যবহার করে নির্মিত তারের তার এবং তারের এক্সট্রুডার এই নির্ধারিত গভীরতায় ভূগর্ভস্থ ইনস্টলেশনের যান্ত্রিক এবং পরিবেশগত চাপ সহ্য করার জন্য ডিজাইন করা নির্দিষ্ট নিরোধক বেধ এবং জ্যাকেট সামগ্রী দিয়ে ইঞ্জিনিয়ার করা হয়েছে।

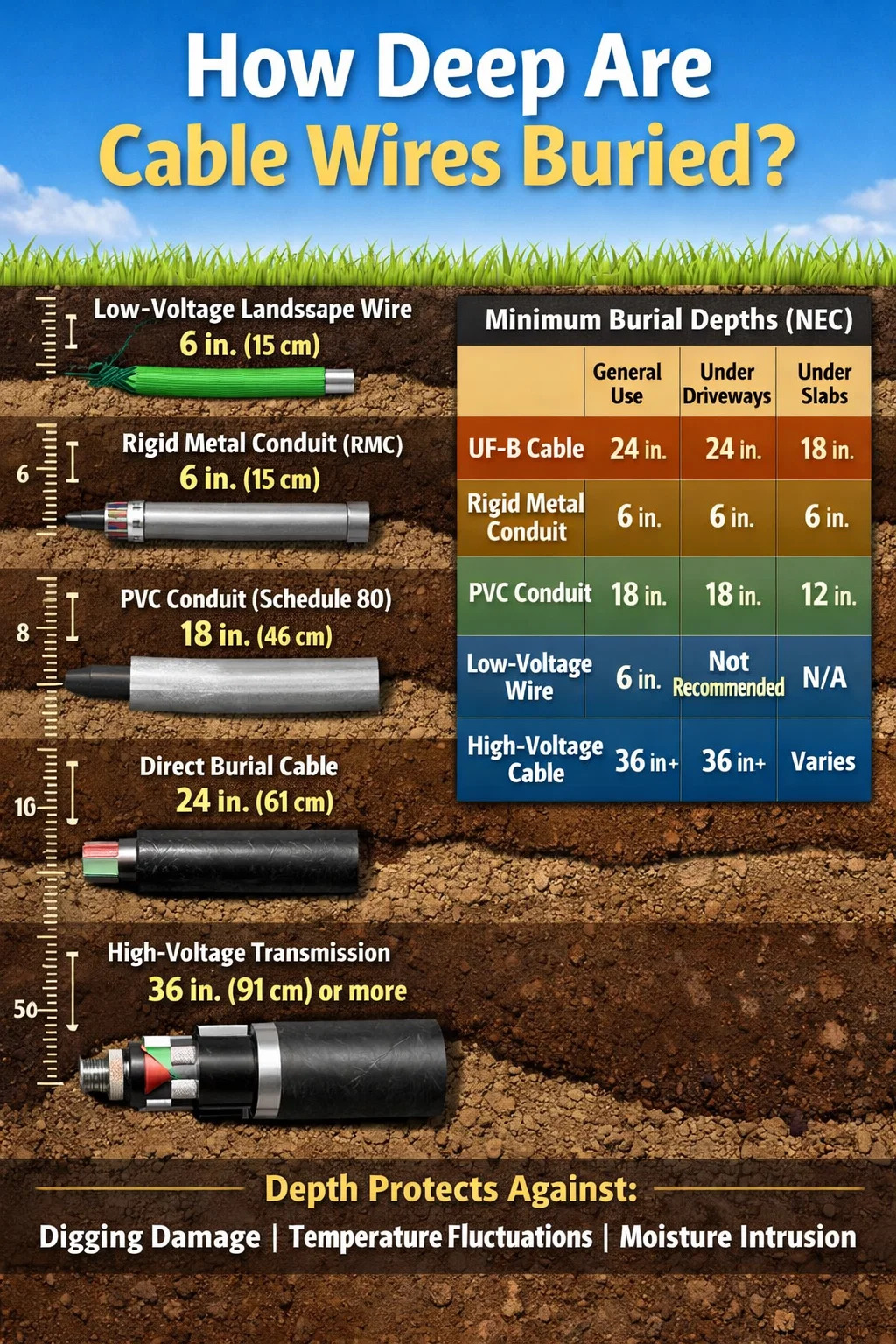

নীচে NEC টেবিল 300.5 অনুযায়ী স্ট্যান্ডার্ড ন্যূনতম সমাধি গভীরতার একটি দ্রুত-রেফারেন্স সারাংশ রয়েছে:

কেন দাফনের গভীরতা বেশিরভাগ লোকের ধারণার চেয়ে বেশি গুরুত্বপূর্ণ

কবরের গভীরতা কোড লেখকদের দ্বারা উদ্ভাবিত একটি নির্বিচারে নিয়ম নয়। এটি বিদ্যমান কারণ তারগুলি ভূগর্ভে স্থাপন করার পরে একটি জটিল শারীরিক হুমকির সম্মুখীন হয়। সারফেস অ্যাক্টিভিটি — পায়ের ট্র্যাফিক, যানবাহন, বাগান করার সরঞ্জাম, ফ্রিজ-থো চক্র, বরফ করা প্রাণী — সবই যান্ত্রিক শক্তি তৈরি করে যা গভীরতার সাথে হ্রাস পায়। একটি লনের পৃষ্ঠের 6 ইঞ্চি নীচে বসে থাকা একটি তারের একটি আদর্শ বাগানের কোদাল থেকে গুরুতর ঝুঁকি রয়েছে। 24 ইঞ্চি একই তারের ভাল সুরক্ষিত.

যান্ত্রিক ক্ষতির বাইরে, গভীরতাও নিয়ন্ত্রণ করে তাপীয় স্থিতিশীলতা . পৃষ্ঠের কাছাকাছি মাটির তাপমাত্রা নাটকীয়ভাবে ওঠানামা করে। উত্তর আমেরিকার অনেক জলবায়ুতে, উপরের 12 ইঞ্চি মাটি হিমাঙ্কের নীচে থেকে শীত এবং গ্রীষ্মের মধ্যে 30 ° সে (86 ° ফারেনহাইট) পর্যন্ত দুলতে পারে। এই তাপমাত্রার চরমতার কারণে তারের নিরোধক এবং জ্যাকেট সামগ্রীগুলি প্রসারিত হয়, সংকুচিত হয় এবং শেষ পর্যন্ত ক্র্যাক বা শক্ত হয়ে যায় যদি সেগুলি এই ধরনের অবস্থার জন্য রেট না করা হয়। একটি আধুনিক দ্বারা উত্পাদিত তারের তার এবং তারের এক্সট্রুডার ক্রস-লিঙ্কড পলিথিন (XLPE) বা বিশেষায়িত PVC যৌগগুলি ব্যবহার করুন যা তাপীয় অবক্ষয় প্রতিরোধ করে, কিন্তু এমনকি এই উপকরণগুলি বাফারযুক্ত তাপমাত্রার পরিবেশ থেকে উপকৃত হয় যা বৃহত্তর কবরের গভীরতা প্রদান করে।

আর্দ্রতা আরেকটি গুরুত্বপূর্ণ কারণ। অগভীর গভীরতায়, তারগুলি পৃষ্ঠের জল, সেচ এবং পুলিংয়ের সংস্পর্শে আসে। যদিও প্রত্যক্ষ দাফনের তারগুলি ডিজাইনের দ্বারা জলরোধী হয়, বছরের পর বছর ধরে বারবার ভেজা-শুকনো সাইকেল চালানো এখনও সংযোগকারী, সমাপ্তি এবং সীলবিহীন অংশগুলিকে হ্রাস করে। ইউটিলিটি এবং ঠিকাদার যারা 30 থেকে 36 ইঞ্চি অবকাঠামোর তারগুলি ইনস্টল করে তারা ন্যূনতম কোড গভীরতায় আবাসিক ইনস্টলেশনের তুলনায় আর্দ্রতা-সম্পর্কিত ব্যর্থতার ঘটনা উল্লেখযোগ্যভাবে কম রিপোর্ট করে।

ভূগর্ভস্থ তারের প্রকার এবং তাদের নির্দিষ্ট গভীরতার প্রয়োজনীয়তা

সমস্ত তারগুলি সমানভাবে তৈরি করা হয় না, এবং নির্মাণের পার্থক্যগুলি - সরাসরি বিভিন্ন ব্যবহার করে কীভাবে তৈরি করা হয় তার জন্য দায়ী তার এবং তারের এক্সট্রুডার কনফিগারেশন — বিভিন্ন গভীরতার প্রয়োজনীয়তা এবং কবরের উপযুক্ততার মধ্যে সরাসরি অনুবাদ করুন।

UF-B (আন্ডারগ্রাউন্ড ফিডার) তার

UF-B কেবল হল মার্কিন যুক্তরাষ্ট্রে আবাসিক নির্মাণে ব্যবহৃত সবচেয়ে সাধারণ সরাসরি-কবরের তার। "B" উপাধি নির্দেশ করে যে এটি নালী ছাড়াই ভূগর্ভস্থ কবরের জন্য উপযুক্ত। এর কন্ডাক্টরগুলি পৃথকভাবে উত্তাপযুক্ত হয়, তারপর পুরো সমাবেশটি একটি শক্ত থার্মোপ্লাস্টিক জ্যাকেটে আবদ্ধ থাকে যা আর্দ্রতা, ছত্রাক এবং ক্ষয় প্রতিরোধ করে। NEC-এর জন্য UF-B ন্যূনতম সমাহিত করা প্রয়োজন 24 ইঞ্চি যখন নালী ছাড়া চালানো এই গভীরতা নিয়মিত খনন কার্যকলাপ এবং পৃষ্ঠ লোড থেকে পর্যাপ্ত সুরক্ষা প্রদান করে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে আউটডোর আউটলেট সার্কিট, গ্যারেজ সাবপ্যানেল, আউটবিল্ডিং ফিড এবং উচ্চ ভোল্টেজে বাগানের আলো। একটি 12/2 UF-B কেবল একটি 20-amp আউটডোর সার্কিটকে একটি বিচ্ছিন্ন গ্যারেজে খাওয়ানোর জন্য অবশ্যই পুরো রানের জন্য 24 ইঞ্চি পুঁতে হবে — যে কোনও ল্যান্ডস্কেপিং, পথ বা ঘাস সহ।

নালীতে THWN/THHN তার

THWN এবং THHN হল পৃথক কন্ডাক্টর যা নালীর ভিতরে ব্যবহারের উদ্দেশ্যে তৈরি করা হয়েছে — এগুলিকে সরাসরি কবর দেওয়ার জন্য রেট দেওয়া হয় না। যাইহোক, যখন ইনস্টল করা হয় অনমনীয় ধাতব নালী (RMC) , NEC শুধু একটি দাফন গভীরতা অনুমতি দেয় 6 ইঞ্চি . এর কারণ হল নালী নিজেই যান্ত্রিক সুরক্ষা প্রদান করে যে গভীরতা অন্যথায় সরবরাহ করবে। একটি 6-ইঞ্চি পরিখার মধ্যে RMC 24 ইঞ্চিতে খালি তারের চেয়ে একটি বেলচা স্ট্রাইক থেকে অনেক বেশি প্রতিরোধী।

তফসিল 80 পিভিসি নালী একটি মধ্যম স্থল অফার করে — তফসিল 40 এর চেয়ে বেশি প্রভাব-প্রতিরোধী, এটির জন্য সর্বনিম্ন 18 ইঞ্চি সমাধি প্রয়োজন। তফসিল 40 পিভিসি নালী, সবচেয়ে সাধারণভাবে পাওয়া যায়, সাধারণ ব্যবহারে 18 ইঞ্চি এবং কংক্রিটের নীচে 12 ইঞ্চি কবর দিতে হবে।

কম ভোল্টেজ ল্যান্ডস্কেপ এবং সেচ তারের

30 ভোল্টের নিচে কাজ করা কেবলগুলি - যেমন বাগানের পথের আলো, ল্যান্ডস্কেপ স্পিকার এবং ড্রিপ সেচ নিয়ন্ত্রকগুলির জন্য ব্যবহৃত হয় - কেবলমাত্র সমাধিস্থ করার অনুমতি দেওয়া হয় 6 ইঞ্চি . এখানে যুক্তি হল যে কম ভোল্টেজ ন্যূনতম শক ঝুঁকি উপস্থাপন করে। তবুও, 6 ইঞ্চি সবেমাত্র বাগানের বেশিরভাগ সরঞ্জাম থেকে বাঁচার জন্য যথেষ্ট। অনেক পেশাদার ল্যান্ডস্কেপার নিরাপত্তার ব্যবহারিক মার্জিন হিসাবে 8 থেকে 10 ইঞ্চি কম-ভোল্টেজের তারের কবর দেয়, বিশেষ করে চাষের সাপেক্ষে এলাকায়।

টেলিযোগাযোগ এবং ডেটা কেবল

সমাহিত টেলিফোন, ফাইবার অপটিক এবং ডেটা কেবলগুলি তাদের নিজস্ব মান অনুসরণ করে, সাধারণত ইনস্টলিং ইউটিলিটি বা টেলিকমিউনিকেশনস ইন্ডাস্ট্রি অ্যাসোসিয়েশন (টিআইএ) দ্বারা সেট করা হয়। ফাইবার অপটিক তারগুলি প্রায়ই পুঁতে থাকে 18 থেকে 36 ইঞ্চি , রাস্তা এবং ড্রাইভওয়ের নীচে আরও গভীর ইনস্টলেশনের প্রয়োজন। এই তারগুলি অত্যন্ত বিশেষায়িত তার এবং তারের এক্সট্রুডার সিস্টেম ব্যবহার করে উত্পাদিত হয় যা একাধিক বাফার স্তর, শক্তি সদস্য এবং স্থল যোগাযোগ এবং ইঁদুর প্রতিরোধের জন্য অপ্টিমাইজ করা বাইরের জ্যাকেট প্রয়োগ করে।

উচ্চ-ভোল্টেজ ইউটিলিটি ট্রান্সমিশন তারগুলি

2,000 ভোল্টের উপরে ভোল্টেজ বহনকারী ভূগর্ভস্থ ট্রান্সমিশন তারগুলি আবাসিক NEC এর পরিবর্তে ইউটিলিটি ইঞ্জিনিয়ারিং স্পেসিফিকেশন দ্বারা পরিচালিত হয়। সাধারণত সমাধির গভীরতা থেকে পরিসীমা 36 ইঞ্চি থেকে 60 ইঞ্চি (91 থেকে 152 সেমি) , এবং কিছু আরবান ডাক্ট ব্যাঙ্ক ইন্সটলেশনে, ডাক্ট ব্যাঙ্কের উপরের অংশটি 30 ইঞ্চি নীচে গ্রেডে বসতে পারে যার ভিতরে তারগুলি আরও গভীরে চলছে৷ XLPE নিরোধক, ধাতব শিল্ডিং, আর্মারিং এবং মাল্টি-লেয়ার আউটার জ্যাকেট সমন্বিত, বড় আকারের তার এবং তারের এক্সট্রুডার লাইনে তৈরি করা সবচেয়ে জটিল পণ্যগুলির মধ্যে এই তারগুলি।

কিভাবে ওয়্যার এবং তারের এক্সট্রুডার প্রযুক্তি ভূগর্ভস্থ তারের কর্মক্ষমতা সংজ্ঞায়িত করে

যে কোনো কবরের গভীরতায় একটি তারের টিকে থাকার ক্ষমতা প্রায় সম্পূর্ণভাবে নির্ভর করে কিভাবে এটি তৈরি করা হয়েছে তার উপর। ক তার এবং তারের এক্সট্রুডার তারের উৎপাদনের মূল মেশিন — এটি থার্মোপ্লাস্টিক বা থার্মোসেট যৌগগুলিকে গলিয়ে দেয় এবং সুনির্দিষ্টভাবে নিয়ন্ত্রিত তাপমাত্রা, চাপ এবং গতির অবস্থার অধীনে কন্ডাক্টরের উপর সমানভাবে প্রয়োগ করে। এই প্রক্রিয়ার গুণমান নিরোধক বেধের সামঞ্জস্য, জ্যাকেট আনুগত্য, অকার্যকর-মুক্ত ক্রস-সেকশন এবং পরিবেশগত চাপের প্রতিরোধ নির্ধারণ করে।

ভূগর্ভস্থ তারের উৎপাদনে ব্যবহৃত এক্সট্রুডার প্রকার

নিরোধক উপাদান এবং তারের প্রকারের উপর নির্ভর করে তার এবং তারের এক্সট্রুডারের বেশ কয়েকটি বিভাগ ব্যবহার করা হয়:

• একক-স্ক্রু এক্সট্রুডার — তারে পিভিসি, পলিথিন বা TPE জ্যাকেট প্রয়োগের জন্য সবচেয়ে সাধারণ কনফিগারেশন। একটি ঘূর্ণায়মান স্ক্রু কন্ডাক্টরের একটি ডাই এর মাধ্যমে গলে যায় এবং যৌগ বহন করে। এগুলি UF-B বাইরের জ্যাকেট প্রয়োগ, লো-ভোল্টেজ ল্যান্ডস্কেপ কেবল এবং সাধারণ-উদ্দেশ্যের তারের জন্য ব্যবহৃত হয়।
• ট্যান্ডেম এবং ট্রিপল-হেড এক্সট্রুডার লাইন — মাল্টি-লেয়ার ক্যাবল নির্মাণের জন্য ব্যবহৃত হয়, যেখানে নিরোধক, সেমিকন্ডাক্টিং লেয়ার এবং বাইরের জ্যাকেট অবশ্যই ক্রমানুসারে বা একই সাথে প্রয়োগ করতে হবে। এগুলি মাঝারি-ভোল্টেজ এবং উচ্চ-ভোল্টেজের ভূগর্ভস্থ তারগুলি তৈরি করার জন্য প্রয়োজনীয় যেখানে স্তরের অখণ্ডতা সরাসরি ডাইলেক্ট্রিক কর্মক্ষমতাকে প্রভাবিত করে।
• সিভি (একটানা ভালকানাইজেশন) লাইন — XLPE-অন্তরক তারের জন্য ব্যবহৃত একটি বিশেষ তার এবং তারের এক্সট্রুডার সিস্টেম। এক্সট্রুশনের পরে, তারটি নাইট্রোজেন বা বাষ্পে ভরা উত্তপ্ত নলের মধ্য দিয়ে যায় যেখানে ক্রসলিংকিং ঘটে। এইভাবে উৎপাদিত XLPE ক্রমাগত 90°C পর্যন্ত কন্ডাকটর তাপমাত্রা এবং শর্ট-সার্কিট অবস্থায় 250°C পর্যন্ত সহ্য করতে পারে — সমাহিত ট্রান্সমিশন তারের জন্য প্রয়োজনীয় বৈশিষ্ট্য।
• ক্যাটেনারি কন্টিনিউয়াস ভালকানাইজেশন (CCV) লাইন — একটি বৈকল্পিক যেখানে কেবলটি একটি ক্যাটেনারি-আকৃতির টিউবের মধ্য দিয়ে যায়, ক্রসলিংকিংয়ের সময় তারের জ্যামিতি বজায় রাখার জন্য মাধ্যাকর্ষণ নির্ভর করে। এগুলি গ্রিড অবকাঠামোর জন্য 36 ইঞ্চি বা তার বেশি চাপানো সহ সর্বাধিক চাহিদাযুক্ত উচ্চ-ভোল্টেজ তারগুলির জন্য ব্যবহৃত হয়।

নিরোধক উপকরণ এবং দাফনের উপযুক্ততা

একটি তার এবং তারের এক্সট্রুডারে খাওয়ানো যৌগ নির্দিষ্ট কবরের গভীরতা এবং পরিবেশের জন্য চূড়ান্ত তারের উপযুক্ততা নির্ধারণ করে:

একটি তার এবং তারের এক্সট্রুডারকে অবশ্যই দেয়ালের বেধের উপর অত্যন্ত শক্ত সহনশীলতা বজায় রাখতে হবে — সাধারণত ±5% বা পাওয়ার তারের জন্য আরও ভাল — কারণ অসম নিরোধক স্থানীয় বৈদ্যুতিক স্ট্রেস পয়েন্ট তৈরি করে যা ইনস্টলেশনের কয়েক বছর পরে ডাইইলেক্ট্রিক ব্যর্থতার কারণ হতে পারে। গভীরতায় চাপা তারের জন্য, এই ধরনের ব্যর্থতা সনাক্ত করা এবং মেরামত করা ব্যয়বহুল এবং বিঘ্নজনক, এক্সট্রুডার পর্যায়ে উত্পাদনের গুণমানকে দীর্ঘমেয়াদী সমাহিত তারের নির্ভরযোগ্যতার একক সবচেয়ে গুরুত্বপূর্ণ কারণ।

NEC এর বাইরে আঞ্চলিক পরিবর্তন এবং কোডের পার্থক্য

NEC মার্কিন যুক্তরাষ্ট্রে কবরের গভীরতার জন্য একটি বেসলাইন প্রদান করে, তবে এটি একমাত্র প্রযোজ্য মান নয় - এবং অনেক ক্ষেত্রে এটি সবচেয়ে কঠোরও নয়। স্থানীয় সংশোধনী, রাষ্ট্রীয় প্রবিধান, ইউটিলিটি সুবিধার প্রয়োজনীয়তা এবং আন্তর্জাতিক মান সবই NEC ন্যূনতম সীমা ছাড়িয়ে প্রয়োজনীয় কবরের গভীরতা বাড়াতে পারে।

মার্কিন স্থানীয় সংশোধনী

অনেক এখতিয়ার স্থানীয় সংশোধনী সহ NEC গ্রহণ করে। ক্যালিফোর্নিয়া, উদাহরণস্বরূপ, শিরোনাম 24 এর মাধ্যমে অতিরিক্ত প্রয়োজনীয়তা রয়েছে যা নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে গভীর সমাধির প্রয়োজন হতে পারে। উত্তর রাজ্যের কিছু পৌরসভার হিম রেখার গভীরতার জন্য গভীরভাবে সমাধির প্রয়োজন হয় — মিনেসোটা বা মেইনে, যেখানে হিমের অনুপ্রবেশ 48 থেকে 60 ইঞ্চি পর্যন্ত হতে পারে, ইউটিলিটি এবং কিছু আবাসিক কোড হিম-সম্পর্কিত ক্ষতি রোধ করতে কবরের গভীরতাকে NEC ন্যূনতম সীমা ছাড়িয়ে যায়।

আন্তর্জাতিক মান

মার্কিন যুক্তরাষ্ট্রের বাইরে, ভূগর্ভস্থ তারের গভীরতার প্রয়োজনীয়তা উল্লেখযোগ্যভাবে পরিবর্তিত হয়:

• যুক্তরাজ্য (BS 7671 / IET ওয়্যারিং রেগুলেশন): বাগানে তারের একটি সর্বনিম্ন সমাহিত করা উচিত 450 মিমি (প্রায় 18 ইঞ্চি) , যখন রাস্তার নীচে তারের জন্য অতিরিক্ত যান্ত্রিক সুরক্ষা যেমন তারের টাইলস বা সতর্কীকরণ টেপ সহ 600 মিমি (প্রায় 24 ইঞ্চি) প্রয়োজন।
• জার্মানি (DIN VDE মান): পাওয়ার তারগুলিকে সাধারণত ন্যূনতম 600 মিমিতে চাপা দেওয়া হয়, যেখানে 1000 মিমি (প্রায় 39 ইঞ্চি) রাস্তা এবং জনসাধারণের এলাকায় প্রয়োজন।
• অস্ট্রেলিয়া (AS/NZS 3000): ন্যূনতম গভীরতা বাগানের নালীতে থাকা তারের জন্য 500 মিমি থেকে যানবাহন অ্যাক্সেসের এলাকায় তারের জন্য 900 মিমি পর্যন্ত।
• চীন (GB মান): নিম্ন-ভোল্টেজের আন্ডারগ্রাউন্ড তারের সাধারণত 700 মিমিতে প্রয়োজন হয়, যখন উচ্চ-ভোল্টেজের তারগুলি অবশ্যই 1000 মিমি বা শহুরে এলাকায় গভীর হতে হবে।

এই পার্থক্যগুলি শুধুমাত্র নিয়ন্ত্রক ঐতিহ্যকে প্রতিফলিত করে না বরং মাটির অবস্থা, ট্রাফিক লোডিং এবং স্থানীয় স্থল ব্যাঘাতের কার্যকলাপের প্রকৃতিও প্রতিফলিত করে। ঘন শহুরে অবকাঠামো সহ দেশগুলি গভীর প্রয়োজনীয়তার দিকে ঝোঁক কারণ তারের ক্ষতির পরিণতি — হাজার হাজার লোকের বিদ্যুৎ ব্যাহত — অতিরিক্ত ইনস্টলেশন খরচকে ন্যায্যতা দেয়৷

তারের তারগুলিকে পুঁতে রাখার সময় ব্যবহারিক ইনস্টলেশনের বিবেচনা

প্রয়োজনীয় গভীরতা জানা শুধুমাত্র শুরু বিন্দু। একটি সমাহিত তারের ইনস্টলেশন সঠিকভাবে কার্যকর করার জন্য একাধিক সিদ্ধান্ত এবং সতর্কতা রয়েছে যা নির্ধারণ করে যে তারটি তার উদ্দেশ্য 20 থেকে 40 বছরের পরিষেবা জীবনের জন্য নির্ভরযোগ্যভাবে কাজ করে কিনা।

ট্রেঞ্চ প্রস্তুতি এবং বিছানাপত্র

পরিখার বিছানার গুণমান গভীরতার সমান গুরুত্বপূর্ণ। তারগুলি কখনই পাথুরে বা অমসৃণ মাটিতে বিশ্রাম নেওয়া উচিত নয় যা সময়ের সাথে সাথে পয়েন্ট যোগাযোগের চাপ তৈরি করতে পারে। স্ট্যান্ডার্ড অনুশীলনে 3-ইঞ্চি (75 মিমি) সূক্ষ্ম বালির বিছানা বা কেবলের নীচে স্ক্রীন করা মাটির জন্য বলা হয়, পরিখাটি দেশীয় মাটি দিয়ে ফেরত দেওয়ার আগে তার উপরে বালির অনুরূপ আবরণ থাকে। উচ্চ-ভোল্টেজ তারের জন্য, এই বালির বিছানা 6 ইঞ্চি (150 মিমি) বা তার বেশি হতে পারে। এটি কেবল যান্ত্রিক সুরক্ষার জন্য নয় বরং সংকুচিত হওয়ার কারণে, অভিন্ন ব্যাকফিল আরও সামঞ্জস্যপূর্ণ তাপ পরিবাহিতা প্রদান করে — তারগুলির জন্য গুরুত্বপূর্ণ যেখানে বর্তমান প্রবাহ থেকে তাপ অপব্যবহার অ্যাম্প্যাসিটি রেটিংকে প্রভাবিত করে৷

সতর্কতা টেপ এবং চিহ্নিতকরণ সিস্টেম

এর গভীরতায় তারের উপরে 12 ইঞ্চি , ইনস্টলার সনাক্তযোগ্য ভূগর্ভস্থ সতর্কীকরণ টেপ স্থাপন করা উচিত. এই উজ্জ্বল প্লাস্টিকের টেপ - সাধারণত বৈদ্যুতিক জন্য হলুদ, যোগাযোগের জন্য কমলা - ভবিষ্যতের খননকারীদের তারের কাছে পৌঁছানোর আগে সতর্ক করে। উচ্চ-মূল্য বা উচ্চ-ভোল্টেজ ইনস্টলেশনের জন্য, খনন ছাড়াই কেবল লোকেটার যন্ত্রের সাহায্যে ইলেকট্রনিক লোকেটিং করার অনুমতি দেওয়ার জন্য চৌম্বকীয়ভাবে সনাক্তযোগ্য টেপ বা ট্রেসার তার যুক্ত করা হয়।

নালী ব্যবহার করে গভীরতা হ্রাস কৌশল

যেখানে পূর্ণ 24-ইঞ্চি গভীরতায় খনন করা অব্যবহারিক — যেমন প্রতিষ্ঠিত ল্যান্ডস্কেপিংয়ের মাধ্যমে, প্যাটিওসের নীচে বা গাছের শিকড়ের কাছে — অনমনীয় ধাতব নালীতে স্যুইচ করা কবরের গভীরতাকে মাত্র 6 ইঞ্চিতে নামতে দেয়। এটি একটি বৈধ এবং ব্যাপকভাবে ব্যবহৃত কৌশল। সংযোগস্থলে নলটি অবশ্যই সঠিকভাবে জলরোধী হতে হবে এবং অবশ্যই উপযুক্ত প্রবেশ ও প্রস্থান ফিটিং থাকতে হবে। যে কোনো বিন্দু যেখানে একটি তারের নালী থেকে সরাসরি সমাধিতে স্থানান্তরিত হয় তা অবশ্যই সাবধানে পরিচালনা করা উচিত, কারণ এই সংযোগস্থলটি একটি সাধারণ ব্যর্থতা বিন্দু।

ডিগ করার আগে কল করুন

তারের দাফনের জন্য কোনো পরিখা খনন করার আগে, একটি ইউটিলিটি লোকেটিং পরিষেবার সাথে যোগাযোগ করা ঐচ্ছিক নয় - এটি বেশিরভাগ বিচারব্যবস্থায় আইনত প্রয়োজনীয়। মার্কিন যুক্তরাষ্ট্রে, কলিং 811 (জাতীয় "কল বিফোর ইউ ডিগ" নম্বর) 2 থেকে 3 কার্যদিবসের মধ্যে কর্মক্ষেত্রে সমস্ত ভূগর্ভস্থ ইউটিলিটিগুলির চিহ্নিতকরণ ট্রিগার করে৷ ইউটিলিটি তারগুলি — গ্যাস, বৈদ্যুতিক, জল, টেলিকম — এমন গভীরতায় সমাহিত হতে পারে যা মানগুলির থেকে আলাদা কারণ সেগুলি পুরানো কোডের অধীনে, বিভিন্ন ঠিকাদার দ্বারা বা অ-মানক কনফিগারেশনে ইনস্টল করা হয়েছিল৷ বিদ্যমান ভূগর্ভস্থ তারগুলি নিয়মিতভাবে 12 এবং 18 ইঞ্চির মধ্যে গভীরতায় পাওয়া যায় এমনকি যখন বর্তমান কোডের জন্য 24 ইঞ্চি প্রয়োজন হয়।

স্প্লাইস এবং সংযোগ গ্রেডের নিচে

NEC UF-B কেবলের জন্য সরাসরি দাফন করার অনুমতি দেয় তবে সেগুলি তালিকাভুক্ত ভূগর্ভস্থ স্প্লাইস কিট দিয়ে তৈরি করা হয় — জলরোধী জেল-ভরা সংযোগকারী বা তাপ-সঙ্কুচিত সমাবেশ যা জয়েন্টে তারের সমাধি রেটিং বজায় রাখে। যাইহোক, শিল্পের সর্বোত্তম অনুশীলন যখনই সম্ভব ভূগর্ভস্থ স্প্লাইসকে দৃঢ়ভাবে নিরুৎসাহিত করে। প্রতিটি স্প্লাইস একটি সম্ভাব্য দুর্বল পয়েন্ট। দীর্ঘ তারের রানের জন্য একটি অ্যাক্সেসযোগ্য জংশন বক্স থেকে ক্রমাগত দৈর্ঘ্য ব্যবহার করা উচিত বা যখনই রানের দৈর্ঘ্য অনুমতি দেয় তখন পৃষ্ঠ স্তরে পুল বক্স। মাটিতে ইনস্টল করা জংশন বক্সগুলিকে অবশ্যই ভিজা বা স্যাঁতসেঁতে অবস্থানের জন্য রেট দিতে হবে এবং অ্যাক্সেসযোগ্য রাখতে হবে।

কিভাবে এক্সট্রুডার লাইন থেকে তারের নির্মাণ সমাধির গভীরতা নির্বাচনকে প্রভাবিত করে

একটি সমাহিত অ্যাপ্লিকেশনের জন্য বিভিন্ন তারের পণ্যগুলির মধ্যে একটি ইনস্টলার নির্বাচন করা হল, কার্যত, বিভিন্ন উত্পাদন দর্শনের মধ্যে নির্বাচন করা৷ একটি উচ্চ নির্ভুলতা উপর উত্পাদিত একটি তারের তার এবং তারের এক্সট্রুডার আঁটসাঁট প্রসেস কন্ট্রোলের সাথে লাইনে আরও ইউনিফর্ম ইনসুলেশন, ভালো জ্যাকেট আনুগত্য, এবং নিম্ন মানের স্ট্যান্ডার্ডে উত্পাদিত একটির চেয়ে আরও বেশি সামঞ্জস্যপূর্ণ বৈদ্যুতিক এবং যান্ত্রিক কর্মক্ষমতা থাকবে — এমনকি যদি উভয়ই প্রযুক্তিগতভাবে একই রেটিং এবং তালিকা বহন করে।

উদাহরণস্বরূপ, একই AWG এবং ভোল্টেজ রেটিং সহ দুটি UF-B তারগুলি উল্লেখযোগ্যভাবে পৃথক হতে পারে:

• জ্যাকেটের ঘনত্ব — কন্ডাক্টরটি অন্তরণটির মধ্যে কতটা কেন্দ্রীভূত। অসামঞ্জস্যপূর্ণ এক্সট্রুডার ডাই অ্যালাইনমেন্ট থেকে দুর্বল ঘনত্ব পাতলা দাগ তৈরি করে যা অস্তরক ভাঙ্গনের জন্য ঝুঁকিপূর্ণ।
• জ্যাকেট বেধ অভিন্নতা — একটি বাইরের জ্যাকেট যা এর পরিধির চারপাশে 0.8mm থেকে 1.4mm পর্যন্ত পরিবর্তিত হয় অসম যান্ত্রিক সুরক্ষা প্রদান করে। CNC-নিয়ন্ত্রিত এক্সট্রুডার লাইনে উত্পাদিত প্রিমিয়াম তারগুলি ±0.05mm এর মধ্যে জ্যাকেটের পুরুত্ব ধরে রাখে।
• উপাদান যৌগ গুণমান — নির্দিষ্ট PVC বা PE যৌগিক ফর্মুলেশন, যার মধ্যে UV স্টেবিলাইজার, প্লাস্টিকাইজার টাইপ এবং ফিলার কন্টেন্ট রয়েছে, তা সরাসরি প্রভাবিত করে যে কীভাবে সময়ের সাথে সাথে চাপা পরিবেশে ক্যাবলটি ধরে থাকে। সস্তা যৌগগুলি প্রাথমিক তালিকা পরীক্ষায় উত্তীর্ণ হতে পারে কিন্তু বাস্তব মাটির পরিবেশে দ্রুত ক্ষয় হয়।
• কন্ডাক্টরের গুণমান — সুনির্দিষ্ট সহনশীলতায় টানা অক্সিজেন-মুক্ত বা উচ্চ-পরিবাহিতা তামা নিম্ন-গ্রেডের তামার চেয়ে ভাল অক্সিডেশন প্রতিরোধ করে, বিশেষত সমাহিত স্প্লাইস পয়েন্ট এবং সমাপ্তিতে যেখানে দীর্ঘমেয়াদী যোগাযোগ প্রতিরোধের বৃদ্ধি অতিরিক্ত গরম হতে পারে।

একটি দাফন অ্যাপ্লিকেশনের জন্য তারের নির্বাচন করার সময় - বিশেষত একটি যা ইনস্টলেশনের পরে অ্যাক্সেস করা কঠিন হবে - তারের উত্স এবং উত্পাদন গুণমান বৈধ নির্বাচনের মানদণ্ড, শুধুমাত্র বিপণনের বিবেচনা নয়। আধুনিক ওয়্যার এবং ক্যাবল এক্সট্রুডার প্রযুক্তি, ইন-লাইন স্পার্ক টেস্টিং এবং উদ্বেগ পর্যবেক্ষণ সিস্টেমে বিনিয়োগকারী নির্মাতাদের কাছ থেকে তারগুলি পরিমাপযোগ্যভাবে দীর্ঘমেয়াদী ভূগর্ভস্থ কর্মক্ষমতা অফার করে।

সাধারণ ভুল যা দাফন তারের ব্যর্থতার দিকে নিয়ে যায়

আবাসিক এবং হালকা বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে সমাহিত তারের ব্যর্থতার বেশিরভাগই পণ্যের ত্রুটির পরিবর্তে ইনস্টলেশন ত্রুটিগুলির একটি ছোট সেটের জন্য দায়ী। এই ব্যর্থতার মোডগুলি বোঝা কেন কবরের গভীরতার প্রয়োজনীয়তা বিদ্যমান এবং কেন সেগুলি কঠোরভাবে মেনে চলা গুরুত্বপূর্ণ তা ব্যাখ্যা করতে সহায়তা করে।

• অপর্যাপ্ত গভীরতা: একক সবচেয়ে সাধারণ ভুল. বাড়ির মালিকরা এবং কখনও কখনও ঠিকাদাররা সময় বাঁচানোর জন্য 12 বা এমনকি 8 ইঞ্চি পর্যন্ত তারের পুঁতে ফেলেন, শুধুমাত্র কয়েক বছরের মধ্যে রুটিন ইয়ার্ডের কাজের কারণে তারের ক্ষতি হয়। একটি দাফন করা 12/2 UF-B দিয়ে একটি একক কোদাল কাটা একটি বহিরঙ্গন আউটলেট খাওয়ানো এমন একটি ত্রুটি তৈরি করতে পারে যা ব্রেকারগুলিকে ট্রিপ করে, সংযুক্ত সরঞ্জামগুলিকে ক্ষতিগ্রস্থ করে, বা সবচেয়ে খারাপ ক্ষেত্রে আগুন শুরু করে যদি ওভারকারেন্ট সুরক্ষা সঠিকভাবে কাজ করতে ব্যর্থ হয়।
• ভুল তারের ধরন ব্যবহার করা: স্ট্যান্ডার্ড এনএম-বি (রোমেক্স) হল ইনডোর কেবল এবং এটি সরাসরি দাফনের জন্য তালিকাভুক্ত নয়, তবুও এটি নিয়মিত সমাহিত স্থাপনায় পাওয়া যায়। NM-B-এ UF-B-এর কঠিন থার্মোপ্লাস্টিক জ্যাকেটের অভাব রয়েছে এবং মাটির আর্দ্রতার সংস্পর্শে এলে দ্রুত ক্ষয় হবে — সাধারণত 2 থেকে 5 বছরের মধ্যে।
• অপর্যাপ্ত ব্যাকফিল: বালির বেডিং ছাড়াই সরাসরি পাথুরে বা কাদামাটি মাটি দিয়ে ব্যাকফিল করা যান্ত্রিক পয়েন্ট স্ট্রেস তৈরি করে এবং কাদামাটি মাটিতে, তারের চারপাশে জলাবদ্ধতা সৃষ্টি করে যা জ্যাকেটের অবক্ষয়কে ত্বরান্বিত করে।
• ট্রানজিশনে সুরক্ষা এড়িয়ে যাওয়া: যেখানে সমাহিত কেবলটি একটি বিল্ডিংয়ে প্রবেশ করে বা ভূগর্ভস্থ থেকে উপরের গ্রেডে স্থানান্তরিত হয়, এটিকে অবশ্যই সমাপ্ত গ্রেডের উপরে কমপক্ষে 8 ইঞ্চি প্রসারিত নালী দ্বারা সুরক্ষিত করতে হবে। গ্রেড-লেভেল ট্রানজিশনে অরক্ষিত তারের শারীরিক ক্ষতি, UV অবক্ষয় এবং আর্দ্রতা অনুপ্রবেশের জন্য অত্যন্ত ঝুঁকিপূর্ণ।
• তারের রুটের কোনো ডকুমেন্টেশন নেই: ব্যাকফিলিং করার আগে তারের রুট ফটোগ্রাফ বা স্কেচ করতে ব্যর্থ হওয়া মানে ভবিষ্যতের বাড়ির মালিক বা ঠিকাদারদের লোকেটিং পরিষেবা ছাড়াই কোথায় তারগুলি পুঁতে আছে তা জানার কোনও উপায় নেই — এবং লোকেটিং পরিষেবাগুলি সর্বদা অগভীর গভীরতায় ছোট আবাসিক তারগুলি খুঁজে পায় না।

নির্দিষ্ট পরিস্থিতি এবং তারের রানের জন্য গভীরতার প্রয়োজনীয়তা

একটি একক ইনস্টলেশনের মধ্যে বিভিন্ন অবস্থানের জন্য বিভিন্ন দাফনের গভীরতার প্রয়োজন হতে পারে, যার অর্থ একটি সম্পত্তি জুড়ে চালানো একটি একক তারের গভীরতা পরিবর্তন করতে হতে পারে কারণ এটি বিভিন্ন ভূখণ্ডের ধরন অতিক্রম করে।

লন এবং বাগান অধীনে

24 ইঞ্চিতে UF-B হল লন এলাকার জন্য আদর্শ। এই গভীরতা সাধারণ লন বায়ুচলাচল সরঞ্জাম, ডিথ্যাচার এবং বেশিরভাগ বাগান সরঞ্জাম পরিষ্কার করে। যাইহোক, উত্থাপিত বাগানের বিছানা যা নিয়মিতভাবে 12 বা 18 ইঞ্চি খনন করা হবে তা একটি ঝুঁকি উপস্থাপন করে। রোপণ বিছানার নিচে না করে চারপাশে তারের রাউটিং দৃঢ়ভাবে সুপারিশ করা হয়।

ড্রাইভওয়ে এবং যানবাহন অ্যাক্সেস এলাকা অধীনে

ড্রাইভওয়ের অধীনে UF-B এখনও 24 ইঞ্চি প্রয়োজন। যাইহোক, অনেক ইনস্টলার যানবাহন লোডিংয়ের বিরুদ্ধে যান্ত্রিক সুরক্ষা যোগ করতে এবং ড্রাইভওয়ে পৃষ্ঠের মধ্য দিয়ে খনন না করে ভবিষ্যতে কেবল প্রতিস্থাপনের অনুমতি দেওয়ার জন্য উভয়ই ড্রাইভওয়ে ক্রসিংয়ের জন্য কঠোর নালীতে স্থানান্তরিত হয়। ড্রাইভওয়ে নির্মাণের সময় ইনস্টল করা ড্রাইভওয়ের নীচে একটি নালী হাতা খুব কম খরচ হয়; সত্যের পরে একটি যোগ করলে কংক্রিট বা অ্যাসফল্ট কাটা এবং পুনরুদ্ধারের জন্য $500 থেকে $2,000 খরচ হতে পারে।

কংক্রিট স্ল্যাব অধীনে

যখন একটি কেবল বিদ্যমান বা পরিকল্পিত কংক্রিট স্ল্যাবের (ড্রাইভওয়ে নয়) নীচে চলে যায়, তখন UF-B 18 ইঞ্চি এবং পিভিসি কন্ডুইট 12 ইঞ্চিতে চাপা পড়তে পারে। স্ল্যাব নিজেই উল্লেখযোগ্য যান্ত্রিক সুরক্ষা প্রদান করে, হ্রাসকৃত গভীরতাকে ন্যায়সঙ্গত করে। প্রতিস্থাপনের অনুমতি দেওয়ার জন্য যখনই সম্ভব স্ল্যাবের নীচে তারগুলি কন্ডুইটে ইনস্টল করা উচিত — কংক্রিটের মেঝেতে তারের ব্যর্থতা মেরামত করা অত্যন্ত ব্যয়বহুল যদি কেবলটি সরাসরি চাপা থাকে।

সেচ-নিয়ন্ত্রিত এলাকার অধীনে নালী ভিতরে

স্বয়ংক্রিয় সেচ সহ বাণিজ্যিক ল্যান্ডস্কেপিং ইনস্টলেশনগুলিতে, সমাহিত তারের অঞ্চলগুলি প্রায়শই সেচ মেরামতের জন্য বিরক্ত হয়। নালী নির্দিষ্ট করা এবং এই অঞ্চলে সমাধির গভীরতা 30 ইঞ্চি বৃদ্ধি করা সেচ রক্ষণাবেক্ষণের সময় অসাবধানতাবশত তারের ক্ষতির ঝুঁকিকে উল্লেখযোগ্যভাবে হ্রাস করে - বাণিজ্যিক সম্পত্তি ব্যবস্থাপনায় একটি সাধারণ এবং ব্যয়বহুল ব্যর্থতা মোড।

পাওয়ার তারের জন্য কবরের গভীরতা নির্ধারণে প্রশস্ততা এবং তাপের ভূমিকা

উল্লেখযোগ্য কারেন্ট বহনকারী পাওয়ার তারের জন্য, সমাধি গভীরতার সাথে যোগাযোগ করে প্রশস্ততা — একটি তারের তাপমাত্রা রেটিং অতিক্রম না করেই বহন করতে পারে সর্বোচ্চ কারেন্ট। ভূগর্ভস্থ তারগুলি বাতাসের পরিবর্তে আশেপাশের মাটিতে তাপ ছড়িয়ে দেয় এবং মাটির তাপ প্রতিরোধকতা আর্দ্রতা, কম্প্যাকশন এবং সংমিশ্রণের সাথে পরিবর্তিত হয়। ভূগর্ভস্থ তারের জন্য NEC অ্যাম্প্যাসিটি টেবিলগুলি নির্দিষ্ট মাটির তাপ প্রতিরোধক মান এবং কবরের গভীরতা অনুমান করে।

সাধারণ মাটিতে 24 ইঞ্চি চাপা একটি তার সাধারণত 6 ইঞ্চি চাপানো একই তারের চেয়ে বেশি কারেন্ট বহন করতে পারে, কারণ গভীর মাটি আরও স্থিতিশীল এবং সাধারণত নিম্ন তাপমাত্রা বজায় রাখে, তাপ অপচয়ের উন্নতি করে। ইউটিলিটি ইঞ্জিনিয়াররা ভূগর্ভস্থ ফিডারগুলির জন্য বিশদ পরিচ্ছন্নতা গণনা সম্পাদন করে প্রাথমিক পরিবর্তনশীল হিসাবে সমাধির গভীরতার জন্য অ্যাকাউন্ট করে। ক জন্য 500 kcmil XLPE-অন্তরক তার - একটি বড় ব্যাসের তার এবং তারের এক্সট্রুডার লাইনে উত্পাদিত - 30 ইঞ্চি বনাম 18 ইঞ্চি শুকনো বালুকাময় মাটিতে কবর দেওয়ার মধ্যে পার্থক্য একটি প্রতিনিধিত্ব করতে পারে 10 থেকে 15% অনুমোদিত প্রশস্ততা বৃদ্ধি , যা একটি বৃহত্তর এবং আরো ব্যয়বহুল কন্ডাকটর প্রয়োজন ছাড়াই আরও লোড পরিবেশন করার ক্ষমতা সরাসরি অনুবাদ করে।

এই কারণেই ইউটিলিটি-গ্রেড কেবল ইনস্টলেশন স্পেসিফিকেশন নিয়মিতভাবে কোড ন্যূনতম ছাড়িয়ে গভীরতার জন্য কল করে। অতিরিক্ত গভীরতা নিছক সতর্কতা নয় - এটি ইঞ্জিনিয়ারিং অপ্টিমাইজেশান যা পরিবাহী উপাদান বিনিয়োগের উপর রিটার্ন সর্বাধিক করে এবং অপারেটিং তাপমাত্রা কম রেখে পরিষেবার আয়ু বাড়ায়৷
