কিভাবে কোক্স কাজ করে: গঠন, সংকেত, এবং উত্পাদন

কিভাবে কোক্স কাজ করে: সংক্ষিপ্ত উত্তর

কোঅক্সিয়াল ক্যাবল দুটি ঘনকেন্দ্রিক পরিবাহী ব্যবহার করে বৈদ্যুতিক সংকেত প্রেরণ করে — একটি শক্ত অভ্যন্তরীণ কন্ডাক্টর যা একটি নলাকার বাইরের পরিবাহী (ঢাল) দ্বারা বেষ্টিত - একটি অস্তরক নিরোধক দ্বারা পৃথক করা হয় এবং একটি প্রতিরক্ষামূলক বাইরের জ্যাকেটে মোড়ানো হয়। জ্যামিতি তারের মধ্যে সিগন্যালকে সীমাবদ্ধ রাখে, স্ট্যান্ডার্ড টুইস্টেড-পেয়ার বা সমান্তরাল তারের তুলনায় ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) এবং সিগন্যাল লসকে মারাত্মকভাবে হ্রাস করে। এই কারণেই RF ট্রান্সমিশন, ব্রডব্যান্ড ইন্টারনেট, কেবল টেলিভিশন, এবং নির্ভুল যন্ত্রের জন্য coax রয়ে গেছে পছন্দের, এমনকি ফাইবার এবং ওয়্যারলেস বিকল্পগুলি প্রসারিত হওয়ার পরেও।

একটি সমাক্ষ তারের প্রতিটি স্তর একটি নির্দিষ্ট শারীরিক এবং বৈদ্যুতিক উদ্দেশ্য আছে. কন্ডাকটর কারেন্ট বহন করে; অস্তরক নিয়ন্ত্রণ প্রতিবন্ধকতা এবং প্রচারের গতি; ঢাল আওয়াজ বন্ধ করে দেয়; জ্যাকেট যান্ত্রিক এবং পরিবেশগত ক্ষতি থেকে রক্ষা করে। যেকোন একটি স্তর সরিয়ে ফেলুন এবং তারের সঠিকভাবে কাজ করা বন্ধ হয়ে যাবে। প্রতিটি স্তর বোঝা — এবং কীভাবে তারা ইন্টারঅ্যাক্ট করে — ব্যাখ্যা করে যে কেন প্রকৌশলীকরণ যতটা দেখা যাচ্ছে তার চেয়ে বেশি চাহিদা।

একটি সমাক্ষ তারের ভৌত কাঠামো, স্তর দ্বারা স্তর

অভ্যন্তরীণ কন্ডাক্টর

কেন্দ্র কন্ডাকটর সাধারণত কঠিন বা আটকে থাকা তামা হয়, যদিও তামা-পরিহিত ইস্পাত (CCS) এবং সিলভার-প্লেটেড তামা উচ্চ-ফ্রিকোয়েন্সি বা উচ্চ-শক্তি প্রয়োগে ব্যবহৃত হয়। ক্ষুদ্র আরএফ তারের ব্যাস 0.5 মিমি থেকে বড় CATV ট্রাঙ্ক তারে 10 মিমি পর্যন্ত। উচ্চ ফ্রিকোয়েন্সিতে, বিদ্যুৎ পরিবাহীর পৃষ্ঠের কাছাকাছি ভ্রমণ করে - একটি ঘটনা যাকে ত্বকের প্রভাব বলা হয় - তাই কন্ডাকটরের পৃষ্ঠের গুণমান এবং পরিবাহিতা ক্ষতির পরিসংখ্যানকে সরাসরি প্রভাবিত করে। সিলভার প্লেটিং পৃষ্ঠের পরিবাহিতা বাড়ায়, যে কারণে মাইক্রোওয়েভ-গ্রেড তারগুলি প্রায়শই এটি ব্যবহার করে।

অস্তরক নিরোধক

অভ্যন্তরীণ এবং বাইরের কন্ডাক্টরের মধ্যে স্যান্ডউইচ করা, অস্তরক দুটি গুরুত্বপূর্ণ পরামিতি নিয়ন্ত্রণ করে: প্রতিবন্ধকতা এবং প্রচারের বেগ (VoP)। সাধারণ ডাইলেক্ট্রিক উপকরণগুলির মধ্যে রয়েছে সলিড পলিথিন (PE), ফোম পলিথিন, পলিটেট্রাফ্লুরোইথিলিন (পিটিএফই), এবং বায়ু-ব্যবস্থার নকশা। ফোম PE ডাইইলেক্ট্রিক ধ্রুবককে মোটামুটি 2.25 (কঠিন PE) থেকে কমিয়ে প্রায় 1.4-1.6 করে , যা আলোর গতির প্রায় 66% থেকে 78-85% পর্যন্ত VoP বাড়ায় এবং একই সাথে ডাইলেক্ট্রিক ক্ষয়ক্ষতি কমায় - ব্রডব্যান্ড বা দীর্ঘ-চালিত অ্যাপ্লিকেশনের জন্য উভয়ই কাম্য। তাপমাত্রা স্থিতিশীলতা গুরুত্বপূর্ণ হলে PTFE বেছে নেওয়া হয়; এটি -65 °C থেকে 200 °C পর্যন্ত এর বৈদ্যুতিক বৈশিষ্ট্য ধারণ করে।

অস্তরক স্তরের বেধ এবং অভিন্নতা সরাসরি তারের বৈশিষ্ট্যগত প্রতিবন্ধকতা সেট করে। এমনকি সামান্য উদ্বেগ-অভ্যন্তরীণ কন্ডাকটরের অফ-সেন্টার বসানো - প্রতিবন্ধকতা পরিবর্তন করে এবং প্রতিফলন তৈরি করে। এই কারণেই তার এবং তারের এক্সট্রুডার নির্ভুলতা উত্পাদনের ক্ষেত্রে এত গুরুত্বপূর্ণ: ক্রস-হেড ডাইকে অবশ্যই কন্ডাক্টরকে মাইক্রোমিটারে পরিমাপ করা সহনশীলতার মধ্যে কেন্দ্রীভূত করতে হবে।

বাইরের কন্ডাক্টর (ঢাল)

ঢাল একই সাথে দুটি ফাংশন পরিবেশন করে: এটি সিগন্যালের জন্য রিটার্ন-কারেন্ট পাথ, এবং এটি ইলেক্ট্রোম্যাগনেটিক বাধা যা বাহ্যিক শব্দকে তারের সাথে সংযুক্ত হতে বাধা দেয়। সাধারণ ঢাল নির্মাণ অন্তর্ভুক্ত:

• কঠিন অ্যালুমিনিয়াম বা তামার নল - হার্ড-লাইন CATV তারগুলিতে ব্যবহৃত; প্রায় 100% কভারেজ, খুব কম ক্ষতি, অনমনীয়
• বিনুনি ঢাল - সাধারণত 85-98% অপটিক্যাল কভারেজ; নমনীয়, টেকসই, আরজি-58, আরজি-6, RG-11-এ ব্যবহৃত
• ফয়েল বিনুনি সমন্বয় - ফয়েল 100% কভারেজ প্রদান করে; বিনুনি যান্ত্রিক শক্তি এবং ডিসি ধারাবাহিকতা যোগ করে; স্যাটেলাইট এবং ব্রডব্যান্ড তারে সাধারণ
• ত্রি-ঢাল এবং চতুর্মুখী ঢাল - উচ্চ-হস্তক্ষেপ পরিবেশের জন্য একাধিক ফয়েল এবং বিনুনি স্তর; শিল্ডিং কার্যকারিতা 90 ডিবি অতিক্রম করতে পারে

বাইরের জ্যাকেট

জ্যাকেট হল সবচেয়ে বাইরের প্রতিরক্ষামূলক স্তর, সাধারণত PVC, পলিথিন, LSZH (নিম্ন ধোঁয়া শূন্য হ্যালোজেন) বা ফ্লুরোপলিমার থেকে তৈরি। জ্যাকেট উপাদান পছন্দ ইনস্টলেশন পরিবেশ দ্বারা চালিত হয়: পিভিসি অভ্যন্তরীণ ব্যবহারের জন্য অর্থনৈতিক এবং শিখা-প্রতিরোধী; PE এবং LLDPE বাইরের কবরের জন্য UV এবং আর্দ্রতা প্রতিরোধের প্রস্তাব করে; দাবানলে বিষাক্ত গ্যাস নির্গমন হ্রাসের কারণে LSZH পাবলিক স্পেস এবং পরিবহন পরিকাঠামোতে বাধ্যতামূলক। ঢাল সম্পূর্ণ হওয়ার পরে একটি পৃথক এক্সট্রুশন পাসে একটি তার এবং তারের এক্সট্রুডার দ্বারা জ্যাকেটটি প্রয়োগ করা হয়।

বৈশিষ্ট্যগত প্রতিবন্ধকতা: কেন 50 Ω এবং 75 Ω আধিপত্য

বৈশিষ্ট্যগত প্রতিবন্ধকতা একটি DC প্রতিরোধ নয় — এটি একটি ফ্রিকোয়েন্সি-স্বাধীন সম্পত্তি যা সম্পূর্ণরূপে তারের জ্যামিতি এবং অন্তরকের অস্তরক ধ্রুবক দ্বারা নির্ধারিত হয়। সূত্রটি হল:

Z₀ = (138 / √εr) × লগ₁₀(D/d)

যেখানে εr হল অস্তরক এর আপেক্ষিক অনুমতি, D হল বাইরের পরিবাহীর ভেতরের ব্যাস এবং d হল ভেতরের পরিবাহীর বাইরের ব্যাস। দুটি প্রতিবন্ধকতা মান সুপ্রতিষ্ঠিত প্রকৌশলগত কারণে সমাক্ষ বিশ্বে আধিপত্য বিস্তার করে:

পলিথিন ডাইইলেকট্রিক দিয়ে মোড়ানোর জন্য তাত্ত্বিক ন্যূনতম ক্ষতির প্রতিবন্ধকতা প্রায় 77 Ω — যে কারণে 75 Ω সম্প্রচার শিল্পের মান হয়ে ওঠে। 50 Ω মান হল সর্বাধিক পাওয়ার হ্যান্ডলিং (~30 Ω সর্বোত্তম) এবং সর্বনিম্ন ক্ষতির মধ্যে একটি সমঝোতা, যা এটিকে দ্বিমুখী RF লিঙ্কগুলির জন্য আরও উপযুক্ত করে তোলে। উত্স, তারের এবং লোডের মধ্যে অমিল প্রতিবন্ধকতার কারণে সংকেত প্রতিফলন, স্থায়ী তরঙ্গ এবং শক্তি হ্রাস - ভোল্টেজ স্ট্যান্ডিং ওয়েভ অনুপাত (VSWR) দ্বারা পরিমাপ করা সমস্যা।

তারের ভিতরে সিগন্যাল ট্রান্সমিশন মেকানিক্স

কোঅক্সিয়াল ক্যাবল সিগন্যাল প্রেরণ করে না যেভাবে বেশিরভাগ লোকেরা স্বজ্ঞাতভাবে কল্পনা করে। একটি পাইপের মধ্য দিয়ে জল যেভাবে প্রবাহিত হয় সেভাবে শক্তি কন্ডাকটরের মধ্য দিয়ে প্রবাহিত হয় না। পরিবর্তে, এটি অভ্যন্তরীণ এবং বাইরের কন্ডাক্টর - অস্তরক অঞ্চলের মধ্যে একটি ইলেক্ট্রোম্যাগনেটিক তরঙ্গ হিসাবে প্রচার করে। কন্ডাক্টরগুলি সীমানা শর্ত হিসাবে কাজ করে যা তরঙ্গকে গাইড এবং সীমাবদ্ধ করে। প্রচারের এই মোডটিকে TEM (ট্রান্সভার্স ইলেক্ট্রোম্যাগনেটিক) মোড বলা হয়, যেখানে বৈদ্যুতিক এবং চৌম্বক ক্ষেত্রের উভয় উপাদানই ভ্রমণের দিক থেকে সম্পূর্ণরূপে অনুপ্রস্থ থাকে।

বৈদ্যুতিক ক্ষেত্রটি অভ্যন্তরীণ পরিবাহী ( ) এবং বাইরের পরিবাহী (–) এর মধ্যে বিকিরণ করে, যখন চৌম্বক ক্ষেত্র অভ্যন্তরীণ পরিবাহকের চারপাশে ঘনকেন্দ্রিক বৃত্ত তৈরি করে। যেহেতু ক্ষেত্রটি সম্পূর্ণরূপে ঢালের মধ্যে আবদ্ধ, তারেরটি প্রায় কোনও শক্তি বাইরের দিকে বিকিরণ করে না এবং বাহ্যিক ক্ষেত্রগুলির জন্য প্রায় অনাক্রম্য - যতক্ষণ পর্যন্ত ঢালের অখণ্ডতা বজায় থাকে। ঢালের একটি বিরতি, একটি দুর্বল সংযোগকারী, বা একটি ছিদ্রযুক্ত তার ক্ষেত্রের জ্যামিতি ব্যাহত করে এবং শব্দ এবং ক্ষতির পরিচয় দেয়।

প্রচারের বেগ এবং বৈদ্যুতিক দৈর্ঘ্য

সিগন্যালগুলি এমন একটি গতিতে কুয়াক্সের মাধ্যমে ভ্রমণ করে যা শূন্যে আলোর গতির একটি ভগ্নাংশ, যা অস্তরক দ্বারা নির্ধারিত হয়। সলিড PE প্রায় 66% একটি VoP দেয়; ফোম PE এটিকে 78-85% এ উন্নীত করে; PTFE এয়ার-স্পেস ডিজাইন 93-98% এ পৌঁছাতে পারে। কঠিন PE সহ একটি 10-মিটার তারের জন্য, একমুখী সংকেত বিলম্ব প্রায় 50 ন্যানোসেকেন্ড। এটি নির্ভুল সময়, রাডার সিস্টেম এবং পর্যায়ক্রমিক অ্যারে অ্যান্টেনার ক্ষেত্রে গুরুত্বপূর্ণ, যেখানে তারের দৈর্ঘ্য নির্দিষ্ট বৈদ্যুতিক দৈর্ঘ্য - সংকেত তরঙ্গদৈর্ঘ্যের ভগ্নাংশ বা গুণিতক - নিয়ন্ত্রিত ফেজ সম্পর্ক অর্জনের জন্য কাটা হয়।

অ্যাটেন্যুয়েশন মেকানিজম

কক্সে সংকেত ক্ষতি তিনটি প্রধান উত্স থেকে আসে:

• কন্ডাক্টরের ক্ষতি - ভিতরের কন্ডাক্টর এবং ঢালে প্রতিরোধী গরম, নিম্ন ফ্রিকোয়েন্সিতে প্রভাবশালী এবং ত্বকের প্রভাবের কারণে √f এর সমানুপাতিক
• অস্তরক ক্ষতি — অপরিবর্তনীয় ক্ষেত্রটি তার আণবিক গঠনকে চাপ দেয় বলে অন্তরক দ্বারা শোষিত শক্তি; ফ্রিকোয়েন্সি সহ রৈখিকভাবে বৃদ্ধি পায় এবং তাই PTFE এবং ফোম PE এর মতো কম-ক্ষতির ডাইলেক্ট্রিকগুলি মাইক্রোওয়েভ ফ্রিকোয়েন্সিতে ব্যবহার করা হয়
• বিকিরণ ক্ষতি — ঢাল অসম্পূর্ণতা মাধ্যমে ফুটো; সাধারণত সু-নির্মিত তারের ক্ষেত্রে নগণ্য কিন্তু তাৎপর্যপূর্ণ যদি ঢাল ক্ষতিগ্রস্ত হয় বা উচ্চ-ক্রমের প্রচার মোড তারের কাটঅফ ফ্রিকোয়েন্সির উপরে উত্তেজিত হয়

সুনির্দিষ্ট ফ্রিকোয়েন্সিতে প্রতি ইউনিট দৈর্ঘ্য dB তে অ্যাটেন্যুয়েশন নির্দিষ্ট করা হয়। একটি স্ট্যান্ডার্ড RG-6 কোয়াড-শিল্ড তারের মোটামুটি আছে 100 MHz এ 2.0 dB/100 ft এবং 900 MHz এ 6.5 dB/100 ft , কম্পাঙ্কের সাথে কীভাবে ক্ষতি উল্লেখযোগ্যভাবে বৃদ্ধি পায় তা চিত্রিত করে। LMR-400-এর মতো উচ্চ-সম্পন্ন কম-ক্ষতির তারগুলি বড় কন্ডাক্টর এবং ফোম ডাইলেক্ট্রিকের মাধ্যমে প্রায় 2.7 dB/100 ফুটে 900 MHz অ্যাটেন্যুয়েশনকে কেটে দেয়।

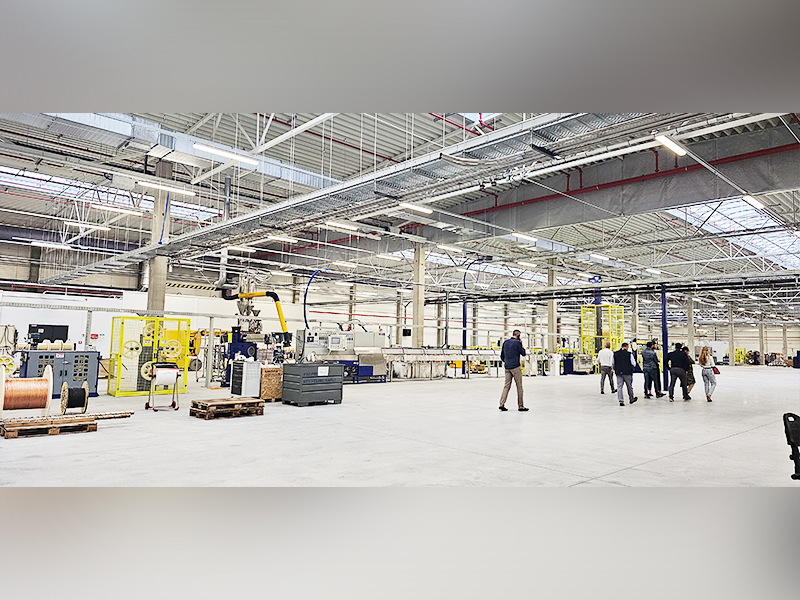

কিভাবে সমাক্ষ তারের তৈরি করা হয়: ভূমিকা তার এবং তারের এক্সট্রুডার

সমাক্ষ তারের উত্পাদন একটি বহু-পদক্ষেপ প্রক্রিয়া যেখানে প্রতিটি পর্যায়ে মাত্রিক নির্ভুলতা তারের বৈদ্যুতিক কর্মক্ষমতা নির্ধারণ করে। একটি তার এবং তারের এক্সট্রুডার সবচেয়ে গুরুত্বপূর্ণ দুটি পদক্ষেপের কেন্দ্রবিন্দু: ডাইইলেকট্রিক নিরোধক এবং বাইরের জ্যাকেট প্রয়োগ।

অভ্যন্তরীণ কন্ডাক্টর Drawing and Stranding

টার্গেট কন্ডাকটর ব্যাস পৌঁছানোর জন্য ডাইসের একটি সিরিজের মাধ্যমে টানা তামার রড দিয়ে প্রক্রিয়াটি শুরু হয়। সহনশীলতা আঁটসাঁট: 0.9 মিমি কন্ডাকটর সহ একটি 50 Ω তারের জন্য, এমনকি একটি ±0.01 মিমি বিচ্যুতি প্রতিবন্ধকতাকে লক্ষণীয়ভাবে পরিবর্তন করে। আটকে থাকা কন্ডাক্টরগুলি এক্সট্রুশন লাইনের আগে একটি বাঞ্চিং বা স্ট্র্যান্ডিং মেশিনের মধ্য দিয়ে যায়।

অস্তরক এক্সট্রুশন

এই হল যেখানে তার এবং তারের এক্সট্রুডার তার সবচেয়ে গুরুত্বপূর্ণ ফাংশন সম্পাদন করে। কন্ডাকটরকে ক্রস-হেড ডাইয়ের মাধ্যমে খাওয়ানো হয় এবং নিয়ন্ত্রিত চাপ এবং তাপমাত্রায় এর চারপাশে গলানো পিই, ফোম পিই বা PTFE যৌগ প্রয়োগ করা হয়। অস্তরক-কেন্দ্রিকতা - নিরোধকের মধ্যে পরিবাহী কতটা সুনির্দিষ্টভাবে কেন্দ্রীভূত - স্পেসিফিকেশনের মধ্যে প্রতিবন্ধকতা রাখতে অস্তরক প্রাচীরের পুরুত্বের ±1-2% এর মধ্যে বজায় রাখতে হবে।

ফোম PE তারের জন্য, একটি নিয়ন্ত্রিত সেলুলার কাঠামো তৈরি করতে গ্যাস (সাধারণত নাইট্রোজেন) গলিত পলিমার প্রবাহে প্রবেশ করানো হয়। ফোমের ঘনত্ব সরাসরি অস্তরক ধ্রুবক সেট করে , তাই গ্যাসের চাপ, গলিত তাপমাত্রা এবং লাইনের গতিকে শক্তভাবে সমন্বিত করতে হবে। আধুনিক কেবল এক্সট্রুডার লাইনগুলি ডাইয়ের পরে রিয়েল-টাইম ক্যাপ্যাসিট্যান্স পরিমাপ ব্যবহার করে — প্রতি ইউনিট দৈর্ঘ্যের ক্যাপ্যাসিট্যান্স পরিমাপ করা তাৎক্ষণিকভাবে নিরোধক ব্যাস এবং অস্তরক ধ্রুবকের একটি ইঙ্গিত দেয়, যা এক্সট্রুডারের নিয়ন্ত্রণ ব্যবস্থায় স্বয়ংক্রিয় প্রতিক্রিয়ার অনুমতি দেয়।

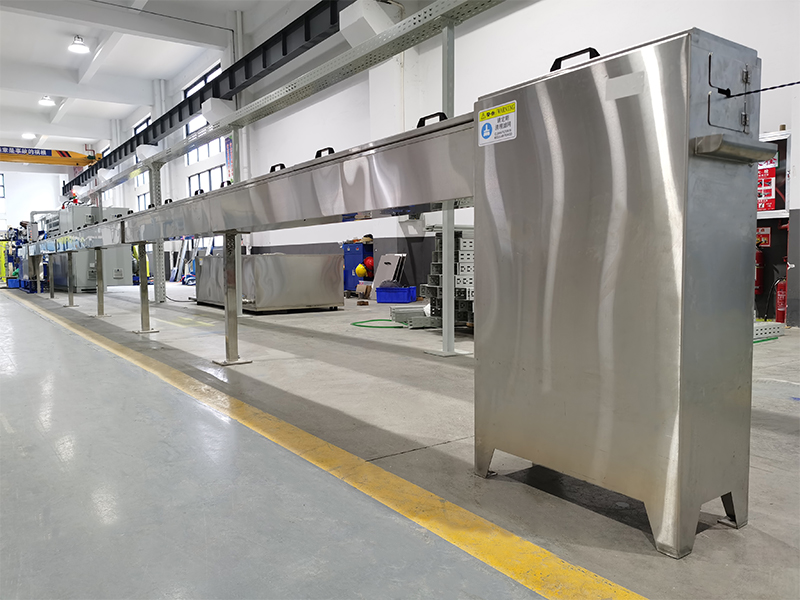

এক্সট্রুশনের পরে, শুঁয়োপোকা হাল-অফ ইউনিটে পৌঁছানোর আগে অস্তরককে শক্ত করার জন্য উত্তাপযুক্ত কন্ডাক্টরটি একটি জল-কুলিং ট্রফের মধ্য দিয়ে যায়। কন্ডাকটর সাইজ এবং ডাইইলেকট্রিক বেধের উপর নির্ভর করে ছোট-ব্যাসের কক্স ডাইলেকট্রিক এক্সট্রুশনের জন্য লাইনের গতি সাধারণত প্রতি মিনিটে 100 থেকে 500 মিটার পর্যন্ত হয়ে থাকে।

শিল্ডিং

ডাইইলেকট্রিক ঠান্ডা হয়ে গেলে এবং স্পুল করা হলে, তারটি একটি শিল্ডিং লাইনে চলে যায়। ফয়েল শিল্ড অ্যালুমিনিয়াম-পলিয়েস্টার ল্যামিনেট টেপ অনুদৈর্ঘ্যভাবে বা হেলিক্যালি ডাইইলেকট্রিক উপর মোড়ানো দ্বারা প্রয়োগ করা হয়। সূক্ষ্ম তামা বা টিনযুক্ত-তামার তার বহনকারী কয়েক ডজন থেকে শত শত ববিন সহ ব্রেইডিং মেশিনে বিনুনিযুক্ত ঢাল প্রয়োগ করা হয়। ফয়েল-প্লাস-বিনুনি নির্মাণ প্রয়োজন তারের জন্য, উভয় অপারেশন একটি একক মেশিন পাসে মিলিত হতে পারে।

জ্যাকেট এক্সট্রুশন

চূড়ান্ত এক্সট্রুশন ধাপটি অন্য তার এবং তারের এক্সট্রুডার ব্যবহার করে বাইরের জ্যাকেট প্রয়োগ করে — সাধারণত যৌগের উপর নির্ভর করে একটি একক-স্ক্রু বা টুইন-স্ক্রু মেশিন। পিভিসি জ্যাকেটিং লাইনগুলি সাধারণত 50-150 মি/মিনিট গতিতে কাজ করে; PE এবং LSZH যৌগগুলির অবক্ষয় রোধ করার জন্য এক্সট্রুডার ব্যারেল বরাবর সাবধানে তাপমাত্রার প্রোফাইলিং প্রয়োজন। জ্যাকেটের দেয়ালের বেধের অভিন্নতা স্পার্ক টেস্টিং (2-6 কেভিতে উচ্চ-ভোল্টেজ ধারাবাহিকতা পরীক্ষা) এবং লেজারের ব্যাস গেজ ইনলাইন দ্বারা পরীক্ষা করা হয়। ফিল্ড শনাক্তকরণের জন্য ফিনিশড ক্যাবল টাইপ উপাধি, প্রতিবন্ধকতা, ভোল্টেজ রেটিং এবং উত্পাদন তারিখ সহ মুদ্রিত হয়।

সাধারণ সমাক্ষ তারের প্রকার এবং তাদের নির্দিষ্টকরণ

"RG" উপাধি (রেডিও গাইড) মূলত একটি মার্কিন সামরিক স্পেসিফিকেশন সিস্টেম ছিল। যদিও অনেক RG উপাধি আধুনিক তারের জন্য প্রস্তুতকারক-নির্দিষ্ট অংশ নম্বর দ্বারা স্থগিত করা হয়েছে, উত্তরাধিকার উপাধিগুলি শিল্পে ব্যাপকভাবে স্বীকৃত। পার্থক্য বোঝা একটি প্রদত্ত অ্যাপ্লিকেশনের জন্য সঠিক তারের নির্বাচন করতে সাহায্য করে।

সংযোগকারী এবং সমাপ্তি: যেখানে সবচেয়ে বেশি সমস্যা শুরু হয়

কেবলটি নিজেই একটি সমাক্ষ লিঙ্কের অংশ। সংযোগকারী তারের থেকে সরঞ্জামগুলিতে সংকেত স্থানান্তর করে এবং, যদি খারাপভাবে তৈরি বা ইনস্টল করা হয়, তাহলে এটি সংকেত ক্ষতি, প্রতিফলন এবং ব্যর্থতার প্রধান উৎস হয়ে ওঠে। সংযোগকারীকে অবশ্যই তার অভ্যন্তরীণ জ্যামিতি জুড়ে তারের মতো একই বৈশিষ্ট্যগত প্রতিবন্ধকতা বজায় রাখতে হবে — যেকোনো বিচ্ছিন্নতা একটি প্রতিফলন ঘটায়।

সাধারণ কক্স সংযোগকারী প্রকার

• BNC (বেয়োনেট নিল-কনসেলম্যান) — 50 Ω, ~4 GHz রেট করা হয়েছে, কোয়ার্টার-টার্ন বেয়নেট লক; পরীক্ষার সরঞ্জাম, ভিডিও এবং যন্ত্রের মান
• SMA (সাবমিনিয়েচার সংস্করণ A) — 50 Ω, 18 GHz রেট করা, থ্রেডেড; RF মডিউল, অ্যান্টেনা এবং মাইক্রোওয়েভ সমাবেশে ব্যাপকভাবে ব্যবহৃত হয়
• এন-টাইপ — 50 Ω বা 75 Ω, 11-18 GHz রেট করা, আবহাওয়ারোধী; বহিরঙ্গন অ্যান্টেনা এবং বেস স্টেশন সরঞ্জাম ব্যবহৃত
• এফ-টাইপ — 75 Ω, ~3 GHz পর্যন্ত; আবাসিক CATV এবং স্যাটেলাইট ইনস্টলেশনে সর্বব্যাপী; তারের কেন্দ্র কন্ডাক্টর নিজেই সংযোগকারী পিন হিসাবে কাজ করে
• PL-259 (UHF) — নামমাত্র 50 Ω কিন্তু সত্যিকারের ধ্রুবক প্রতিবন্ধকতা নয়; অনুশীলনে ~300 MHz রেট করা হয়েছে; অপেশাদার রেডিওতে সাধারণ

সঠিক পরিসমাপ্তি সঠিক মাত্রায় তারের ছিনতাই করা, বিনুনি পিষে না দেওয়া, সংযোগকারী ইন্টারফেসে ডাইলেক্ট্রিকের ঘনত্ব বজায় রাখা এবং মিলনের সময় সঠিক টর্ক প্রয়োগ করা প্রয়োজন। একটি কেবল টিভি ডিস্ট্রিবিউশন সিস্টেমে একটি একক অনুপযুক্তভাবে ইনস্টল করা F-সংযোগকারী সিগন্যাল প্রবেশ (বাইরের সিগন্যাল লিকিং) এবং সিগন্যাল এগ্রেস (কেবল সিগন্যাল লিক আউট) এর কারণ হতে পারে, যা সমগ্র নোডের কর্মক্ষমতা নষ্ট করে।

কক্স বনাম অন্যান্য ট্রান্সমিশন মিডিয়া: কখন এটি চয়ন করবেন

সমাক্ষ তারের প্রতিটি অ্যাপ্লিকেশনের জন্য সঠিক পছন্দ নয়, তবে এটি নির্দিষ্ট পরিস্থিতিতে সুস্পষ্ট সুবিধা বজায় রাখে। এটিকে সাধারণ বিকল্পগুলির সাথে তুলনা করা স্পষ্ট করে যে এটি কোথায় সবচেয়ে উপযুক্ত।

কক্স বনাম টুইস্টেড পেয়ার (Cat5e/Cat6/Cat8)

টুইস্টেড পেয়ার ইএমআই বাতিল করতে ডিফারেনশিয়াল সিগন্যালিং এবং টাইট টুইস্ট হারের উপর নির্ভর করে — কোক্সের শিল্ডেড TEM মোড থেকে একটি মৌলিকভাবে ভিন্ন পদ্ধতি। টুইস্টেড পেয়ার স্ট্রাকচার্ড ইথারনেট ক্যাবলিংকে প্রাধান্য দেয় কারণ এটি সস্তা, হালকা এবং বন্ধ করা সহজ। যাইহোক, এটি কয়েকশ মেগাহার্টজের উপরে বা উচ্চ-হস্তক্ষেপের পরিবেশে RF ফ্রিকোয়েন্সিগুলির সাথে মিলিত হতে পারে না। Cat8 40 Gbps সাপোর্ট করে কিন্তু 2 GHz এ মাত্র 30-মিটারের বেশি চলে ; একটি সঠিকভাবে ইনস্টল করা RG-6 coax অনেক সহজ পরিবর্ধনের সাথে অনেক বেশি দূরত্বে 3 GHz পর্যন্ত ব্রডব্যান্ড সংকেত পরিচালনা করে।

কক্স বনাম ফাইবার অপটিক

ফাইবার মূলত শূন্য ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের সংবেদনশীলতা, দীর্ঘ দূরত্বে অনেক কম ক্ষয় প্রদান করে (একক-মোডের জন্য ~0.2 dB/কিমি বনাম মাইক্রোওয়েভ ফ্রিকোয়েন্সিতে চাপ দেওয়ার জন্য 40-100 dB/কিমি), এবং ব্যান্ডউইথ ক্ষমতা যা তামাকে বামন করে। ট্রেডঅফগুলি হল ট্রান্সসিভার ইলেকট্রনিক্সের খরচ, ভঙ্গুরতা এবং সিগন্যালের পাশাপাশি ডিসি পাওয়ার বহনে অক্ষমতা। সংক্ষিপ্ত আরএফ লিঙ্ক, অ্যান্টেনা ফিড লাইন এবং একটি কেবলে পাওয়ার সিগন্যাল প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য Coax পছন্দের থাকে (যেমন, ফ্যান্টম-চালিত মাইক্রোফোন, সক্রিয় স্যাটেলাইট এলএনবিগুলিকে কক্সের মাধ্যমে খাওয়ানো হয়)।

কক্স বনাম ওয়েভগাইড

মোটামুটি 18 GHz এর উপরে ফ্রিকোয়েন্সিগুলিতে, কক্স লস নিষিদ্ধ হয়ে যায়, এবং ওয়েভগাইড - একটি ফাঁপা ধাতব পাইপ যা EM তরঙ্গ বহন করে - অনেক কম ক্ষয় প্রদান করে। ওয়েভগাইডের কোন অভ্যন্তরীণ পরিবাহী নেই এবং তাই কেন্দ্রে কোন পরিবাহী ক্ষতি নেই; এর অনমনীয় গঠন এবং ফ্রিকোয়েন্সি-সিলেক্টিভ প্রকৃতি (ওয়েভগাইড শুধুমাত্র তার কাটঅফ ফ্রিকোয়েন্সির উপরে সিগন্যাল পাস করে) এটি ব্রডব্যান্ড বা নমনীয় ইনস্টলেশনের জন্য অনুপযুক্ত করে তোলে। যেখানেই নমনীয়তা এবং সংযোগের প্রয়োজন সেখানে 18 GHz এর নিচে Coax প্রাধান্য পায়।

সমাক্ষ তারের উত্পাদন মান নিয়ন্ত্রণ

সমাক্ষ তারের উত্পাদনের নির্ভুলতা চাহিদাগুলি শেষ পর্যন্ত ব্যাচ পরিদর্শনের পরিবর্তে মান নিয়ন্ত্রণকে একটি অবিচ্ছিন্ন, ইনলাইন প্রক্রিয়া করে তোলে। কক্স উৎপাদনের জন্য একটি তার এবং তারের এক্সট্রুডার লাইন সাধারণত একাধিক পরিমাপ সিস্টেমকে একযোগে সংহত করে:

• লেজারের ব্যাস গেজ — ডাইইলেকট্রিক ওডি-র অ-যোগাযোগ পরিমাপ, সাধারণত ±0.001 মিমি পর্যন্ত নির্ভুল; কুলিং ট্রফ পরে অবিলম্বে স্থাপন করা হয়
• ক্যাপাসিট্যান্স মনিটর — প্রতি ইউনিট দৈর্ঘ্যের ক্যাপাসিট্যান্স পরিমাপ করুন, যা অস্তরক প্রাচীর বেধ এবং অস্তরক ধ্রুবকের সাথে সম্পর্কযুক্ত; বিচ্যুতি স্বয়ংক্রিয় লাইন গতি বা এক্সট্রুডার RPM সংশোধন ট্রিগার করে
• উদ্ভট স্ক্যানার — এক্স-রে বা অতিস্বনক স্ক্যানার বাস্তব সময়ে ডাইইলেক্ট্রিকের মধ্যে অভ্যন্তরীণ কন্ডাক্টরের ঘনত্ব পরীক্ষা করে
• স্পার্ক পরীক্ষক - পরিষেবাতে নিরোধক ব্যর্থতার কারণ হতে পারে এমন কোনও পিনহোল বা পাতলা দাগ সনাক্ত করতে ডাইইলেকট্রিক জুড়ে 2-10 কেভি ডিসি বা এসি প্রয়োগ করুন
• তারের টিডিআর পরীক্ষা শেষ — টাইম-ডোমেন রিফ্লোমেট্রি লাইনের নিচে একটি পালস পাঠিয়ে এবং প্রতিফলন বিশ্লেষণ করে সমাপ্ত তারের সাথে প্রতিবন্ধকতা বিচ্ছিন্নতা চিহ্নিত করে

ব্রডকাস্ট-গ্রেড CATV তারের জন্য প্রতিবন্ধক অভিন্নতার স্পেসিফিকেশন সাধারণত ±2 Ω পূর্ণ তারের দৈর্ঘ্যের উপর হয় , 5-1000 MHz ব্যান্ডে 23-30 dB এর স্ট্রাকচারাল রিটার্ন লস (SRL) প্রয়োজনীয়তা সহ। 200 মি/মিনিটের উপরে উৎপাদন গতিতে ধারাবাহিকভাবে এই সংখ্যাগুলি অর্জনের জন্য অত্যন্ত সুনির্দিষ্ট ডাই ডিজাইন, উপাদানের সামঞ্জস্য এবং ক্লোজড-লুপ প্রক্রিয়া নিয়ন্ত্রণের প্রয়োজন — সবই তার এবং তারের এক্সট্রুডার এবং এর সাথে সম্পর্কিত পরিমাপ সিস্টেমের কার্যকারিতার উপর কেন্দ্রীভূত।

বাস্তব-বিশ্বের অ্যাপ্লিকেশন যা দেখায় কিভাবে Coax অনুশীলনে কাজ করে

কেবল টেলিভিশন (CATV) বিতরণ

একটি CATV হেড-এন্ড সংকেত গ্রহণ করে এবং একটি হাইব্রিড ফাইবার-কোএক্সিয়াল (HFC) নেটওয়ার্কের মাধ্যমে বিতরণ করে। ফাইবার মাথার প্রান্ত থেকে পার্শ্ববর্তী নোডগুলিতে সংকেত বহন করে; RG-11 বা হার্ড-লাইন কক্স এটিকে নোড থেকে ট্যাপে নিয়ে যায় (সাধারণত 500 মিটারের মধ্যে); RG-6 ড্রপগুলি ট্যাপ থেকে পৃথক বাড়িতে সংযোগ করে। প্রতিটি সেগমেন্ট তারের ক্ষয় কাটিয়ে উঠতে অ্যামপ্লিফায়ার ব্যবহার করে, সর্বোচ্চ ক্যারিয়ার ফ্রিকোয়েন্সিতে তারের ক্ষতির উপর ভিত্তি করে ব্যবধান - সাধারণত DOCSIS 3.1 সিস্টেমে 1 GHz বা তার বেশি।

সেলুলার বেস স্টেশন

একটি বিটিএস রেডিও ইউনিট এবং একটি টাওয়ারের শীর্ষে অ্যান্টেনার মধ্যে ফিডার কেবলটি প্রায় সর্বদা সমাক্ষীয় হয় — হয় নমনীয় ঢেউতোলা কক্স বা অনমনীয় হার্ড-লাইন। একটি 30-মিটার LMR-400 900 MHz এ চালানো মোটামুটি 0.8 dB হারায়; 2.1 GHz (3G UMTS) এ, একই রান প্রায় 1.3 dB হারায়। ফিডার লসের প্রতিটি dB সরাসরি কার্যকর বিকিরণ শক্তি হ্রাস করে, যে কারণে রিমোট রেডিও হেড (RRH) ইনস্টলেশন যা টাওয়ারের শীর্ষে রেডিও ইউনিট মাউন্ট করে — ফাইবার দ্বারা বেসব্যান্ড ইউনিটের সাথে সংযুক্ত — প্রভাবশালী হয়ে উঠেছে: তারা ফিডারের ক্ষতি সম্পূর্ণভাবে দূর করে।

মেডিকেল এবং ইন্ডাস্ট্রিয়াল ইন্সট্রুমেন্টেশন

আল্ট্রাসাউন্ড ট্রান্সডুসার, এমআরআই সিগন্যাল চেইন এবং ইন্ডাস্ট্রিয়াল রাডার লেভেল গেজগুলি সম্প্রচার সিস্টেমের মতো একই কারণে সমঅক্ষীয় সংযোগের উপর নির্ভর করে: অখণ্ডতা এবং নিয়ন্ত্রিত প্রতিবন্ধকতা রক্ষা করে। আল্ট্রাসাউন্ডে, পিজোইলেকট্রিক ট্রান্সডুসারে এবং ন্যূনতম বিকৃতি সহ মেগাহার্টজ-রেঞ্জের ডালগুলিকে কোক্স বহন করে। কিছু ক্ষেত্রে অস্তরক এবং পরিবাহী উপাদান অবশ্যই জৈব সামঞ্জস্যপূর্ণ হতে হবে, এবং তারের অবশ্যই জীবাণুমুক্তকরণ চক্রে টিকে থাকতে হবে — এমন প্রয়োজনীয়তা যা ডেডিকেটেড তার এবং তারের এক্সট্রুডার লাইনে উৎপাদিত বিশেষ ফ্লুরোপলিমার ডাইলেক্ট্রিকের দিকে ডিজাইনকে ঠেলে দেয়।

জিপিএস এবং স্যাটেলাইট রিসিভার

GPS 1575.42 MHz (L1) এবং 1227.60 MHz (L2) এ কাজ করে। একটি সক্রিয় GPS অ্যান্টেনা থেকে একটি রিসিভার পর্যন্ত সমাক্ষীয় সঞ্চালন একই তারের উপর অ্যান্টেনার অন্তর্নির্মিত LNA-এর জন্য RF সংকেত এবং DC শক্তি উভয়ই ফিড করে। তারের ক্ষতি সরাসরি সংকেত-থেকে-শব্দের অনুপাতকে হ্রাস করে। 1.5 GHz এ 10-মিটার RG-6 চালানোর ফলে প্রায় 1.0 dB ক্ষতি হয় - পরিচালনাযোগ্য; একটি 50-মিটার দৌড় প্রায় 5 dB খরচ করবে, সাধারণত একটি স্ট্যান্ডার্ড সক্রিয় অ্যান্টেনার LNA লাভকে অতিক্রম করে এবং একটি চালিত সিগন্যাল বুস্টার ইনলাইন প্রয়োজন।

Coax কিভাবে কাজ করে সে সম্পর্কে প্রায়শ জিজ্ঞাসিত প্রশ্নাবলী

কেন সমাক্ষ তারের এত ভাল ইএমআই প্রত্যাখ্যান আছে?

কারণ সিগন্যাল বহনকারী ইলেক্ট্রোম্যাগনেটিক ফিল্ড সম্পূর্ণভাবে ভিতরের এবং বাইরের কন্ডাক্টরের মধ্যে আবদ্ধ থাকে। বাহ্যিক ক্ষেত্রগুলি একটি অবিচ্ছিন্ন ঢাল ভেদ করতে পারে না - তারা ঢালের বাইরের পৃষ্ঠে স্রোত প্ররোচিত করে, তবে সেই স্রোতগুলি অভ্যন্তরীণ ক্ষেত্রেকে প্রভাবিত করে না। বিপরীতটিও সত্য: তারের অভ্যন্তরীণ সংকেত ক্ষেত্রটি বাইরের দিকে বিকিরণ করে না, অন্যান্য সিস্টেমে হস্তক্ষেপ রোধ করে। এই "সমাক্ষীয় প্রতিসাম্য" হল মৌলিক কারণ যা RF পরিবেশে ওপেন-ওয়্যার বা টুইস্টেড-পেয়ারকে ছাড়িয়ে যায়।

আপনি ভুল প্রতিবন্ধক তারের ব্যবহার করলে কি হবে?

একটি 50 Ω সিস্টেমে একটি 75 Ω তারের ব্যবহার একটি প্রতিবন্ধক অমিল তৈরি করে৷ প্রতিটি ট্রানজিশনে কিছু সংকেত শক্তি উৎসের দিকে প্রতিফলিত হয় — ইনপুট এবং আউটপুটে। প্রতিফলিত এবং ঘটনা তরঙ্গগুলি তারের উপর স্থায়ী তরঙ্গ তৈরি করতে একত্রিত হয়, যার অর্থ সিগন্যালের প্রশস্ততা তারের দৈর্ঘ্যের পরিবর্তে ধ্রুবক হওয়ার পরিবর্তে পরিবর্তিত হয়। 1.5:1 এর একটি VSWR (50/75 Ω জংশন থেকে একটি মাঝারি অমিল) প্রায় 4% প্রতিফলিত শক্তি উপস্থাপন করে। উচ্চ-শক্তি আরএফ ট্রান্সমিটারে, অতিরিক্ত প্রতিফলিত শক্তি চূড়ান্ত-পর্যায়ের পরিবর্ধককে ক্ষতি করতে পারে। নির্ভুলতা পরিমাপে, এটি পরিমাপ করা সংকেতে ত্রুটিগুলি প্রবর্তন করে।

আপনি কি একই সময়ে কক্সের মাধ্যমে শক্তি এবং সংকেত চালাতে পারেন?

হ্যাঁ। একে বলা হয় পাওয়ার ওভার কক্স (PoC) বা, স্যাটেলাইট প্রসঙ্গে, LNB পাওয়ারিং। একটি DC ভোল্টেজ (সাধারণত স্যাটেলাইট LNB-এর জন্য 13 V বা 18 V; CCTV-এর জন্য পরিবর্তিত হয়) RF সংকেতের পাশাপাশি অভ্যন্তরীণ কন্ডাক্টরের উপরে চাপানো হয়। একটি বায়াস টি - একটি সাধারণ ইন্ডাক্টর-ক্যাপাসিটর নেটওয়ার্ক - প্রতিটি প্রান্তে DC এবং RF পাথগুলিকে আলাদা করে, যা সরঞ্জামগুলিকে RF সংকেতকে প্রভাবিত না করেই ডিসি নিষ্কাশন বা ইনজেকশন করার অনুমতি দেয়। বর্তমান রেটিংগুলি কন্ডাক্টরের আকার এবং সংযোগকারীর যোগাযোগের রেটিং দ্বারা সীমিত, সাধারণভাবে স্ট্যান্ডার্ড কক্সের জন্য কয়েকশ মিলিঅ্যাম্পিয়ার।

একটি সমাক্ষ তারের হ্যান্ডেল করতে পারে এমন সর্বাধিক ফ্রিকোয়েন্সি কী সীমাবদ্ধ করে?

দুটি কারণ উপরের ফ্রিকোয়েন্সি সীমা সেট করে। প্রথমত, অ্যাটেন্যুয়েশন ফ্রিকোয়েন্সির সাথে বৃদ্ধি পায়, অবশেষে কেবলটিকে অব্যবহারিক করে তোলে। দ্বিতীয় — এবং আরও মৌলিক — যখন সিগন্যালের তরঙ্গদৈর্ঘ্য তারের ট্রান্সভার্স মাত্রার সাথে তুলনীয় হয়, তখন TEM মোড ছাড়াও উচ্চ-ক্রম প্রচার মোড (TE এবং TM মোড) উত্তেজিত হতে পারে। এই মোডগুলি বিভিন্ন বেগে ভ্রমণ করে, যার ফলে সংকেত বিকৃতি এবং বিকিরণিত ফুটো হয়। প্রথম উচ্চ-অর্ডার মোডের কাটঅফ ফ্রিকোয়েন্সি প্রায় f_c = 7.52 / (D d) GHz (সেমিতে মাত্রা সহ)। স্ট্যান্ডার্ড RG-58 প্রায় 11 GHz কেটে ফেলে; UT-047 এর মতো ছোট-ব্যাসের তারগুলি 65 গিগাহার্জ অতিক্রম করতে পারে।

নমন কিভাবে সমাক্ষ তারের কর্মক্ষমতা প্রভাবিত করে?

ন্যূনতম বাঁক ব্যাসার্ধের নীচে একটি সমাক্ষ তারের বাঁকানো ডাইলেক্ট্রিককে বিকৃত করে, ভিতরের কন্ডাক্টরকে অফ-সেন্টারকে সরিয়ে দেয় এবং স্থায়ীভাবে বাইরের পরিবাহীকে বিকৃত করতে পারে — এগুলি সবই স্থানীয় প্রতিবন্ধকতা পরিবর্তন করে এবং সংকেত প্রতিফলন বাড়ায়। নির্মাতারা নির্দিষ্ট ইনস্টলেশনের জন্য তারের বাইরের ব্যাসের 10-20 গুণ এবং বারবার ফ্লেক্স প্রয়োগের জন্য 6-10 গুণের সমান একটি সর্বনিম্ন বাঁক ব্যাসার্ধ নির্দিষ্ট করে। ধারালো kinks স্থায়ীভাবে ক্ষতিকারক হয়. 10 GHz-এর উপরে উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিতে, এমনকি আধা-অনমনীয় তারের মৃদু বাঁকগুলিকে অবশ্যই সমাবেশের বৈদ্যুতিক কার্যকারিতার জন্য দায়ী করা উচিত।
