একটি SATA কেবল কি করে? ফাংশন, প্রকার এবং টিপস

একটি SATA কেবল কি করে? সরাসরি উত্তর

একটি SATA (সিরিয়াল ATA) তারের একটি মূল উদ্দেশ্য কাজ করে: এটি একটি স্টোরেজ ডিভাইসের মধ্যে একটি উচ্চ-গতির যোগাযোগের চ্যানেল তৈরি করে — যেমন একটি হার্ড ডিস্ক ড্রাইভ (HDD), সলিড-স্টেট ড্রাইভ (SSD), অথবা অপটিক্যাল ড্রাইভ — এবং একটি কম্পিউটারের মাদারবোর্ড। এই কেবলটি ছাড়া, আপনার সিস্টেম সেই স্টোরেজ ডিভাইসগুলি থেকে পড়তে বা লিখতে পারে না, যার অর্থ কোনও অপারেটিং সিস্টেম, কোনও ফাইল নেই এবং কোনও ব্যবহারিক অর্থে কোনও কার্যকরী কম্পিউটার নেই।

যেকোন স্টোরেজ সেটআপে আসলে দুই ধরনের SATA ক্যাবল একসাথে কাজ করে: SATA ডাটা ক্যাবল , যা ড্রাইভ এবং মাদারবোর্ডের মধ্যে ডেটা সংকেত প্রেরণ করে এবং SATA পাওয়ার তার , যা পাওয়ার সাপ্লাই ইউনিট (PSU) থেকে ড্রাইভে নিজেই বৈদ্যুতিক শক্তি সরবরাহ করে। উভয়ই অপরিহার্য — দুটির মধ্যে একটির সাথে একটি ড্রাইভ সহজভাবে কাজ করবে না।

এই তারের ভৌত নির্মাণ — নিরোধক বেধ থেকে কন্ডাক্টরের বিশুদ্ধতা — উল্লেখযোগ্যভাবে নির্ভর করে তাদের পেছনের উৎপাদন প্রক্রিয়ার ওপর। আধুনিক SATA তারগুলি নির্ভুল তার এবং তারের এক্সট্রুডার যন্ত্রপাতি ব্যবহার করে উত্পাদিত হয় যা তামার কন্ডাক্টরের উপর সমানভাবে নিরোধক প্রয়োগ করে, তারের সমগ্র দৈর্ঘ্য জুড়ে সংকেত অখণ্ডতা নিশ্চিত করে। এই উত্পাদন বিস্তারিত তুচ্ছ নয়; এটি সরাসরি স্থানান্তরের গতি, তাপ প্রতিরোধের এবং দীর্ঘমেয়াদী স্থায়িত্বকে প্রভাবিত করে।

কীভাবে SATA কেবলগুলি ডেটা স্থানান্তর করে: প্রযুক্তিগত প্রক্রিয়া

SATA একটি সিরিয়াল ট্রান্সমিশন পদ্ধতি ব্যবহার করে, যার অর্থ ডেটা বিটগুলি সমান্তরাল না হয়ে একটি অবিচ্ছিন্ন স্ট্রিমে এক সময়ে পাঠানো হয়। এটি পুরানো PATA (সমান্তরাল ATA) স্ট্যান্ডার্ড থেকে একটি উল্লেখযোগ্য প্রস্থান ছিল, যা একই সাথে একাধিক বিট পাঠাত কিন্তু প্রশস্ত রিবন তারের প্রয়োজন ছিল এবং উচ্চ গতিতে ক্রসস্টাল হস্তক্ষেপের শিকার হয়েছিল।

SATA ডেটা তারের মধ্যে রয়েছে 7 পিন এবং 3 কন্ডাক্টর : ডেটা প্রেরণ এবং গ্রহণের জন্য দুটি জোড়া ডিফারেনশিয়াল সিগন্যাল লাইন এবং তিনটি গ্রাউন্ড লাইন যা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমায়। ডিফারেনশিয়াল সিগন্যালিং মানে তারের একই সিগন্যাল দুইবার পাঠায় — একবার সাধারনভাবে এবং একবার উল্টানো — এবং রিসিভিং ডিভাইস শব্দ ফিল্টার করার জন্য দুটোর তুলনা করে। এই পদ্ধতিটি SATA কেবলগুলিকে পুরানো মানগুলিকে জর্জরিত হস্তক্ষেপের সমস্যা ছাড়াই উচ্চ ফ্রিকোয়েন্সিতে নির্ভরযোগ্যভাবে কাজ করতে দেয়।

SATA জেনারেশন গতির তুলনা

SATA III, যা পরিচালনা করে প্রায় 600 MB/s এর কার্যকর থ্রুপুট সিলিং সহ 6 Gb/s , কার্যত সমস্ত ভোক্তা ডেস্কটপ এবং ল্যাপটপ বিল্ডে ব্যবহৃত বর্তমান মান। ভৌত কেবলটি নিজেই তিনটি প্রজন্ম জুড়ে পশ্চাদমুখী-সামঞ্জস্যপূর্ণ - একটি SATA III কেবল একটি SATA I ড্রাইভকে সংযুক্ত করতে পারে - যদিও গতি ধীর ডিভাইসের সর্বাধিকের মধ্যে সীমাবদ্ধ থাকবে।

SATA পাওয়ার কেবল: এটি কী করে এবং কেন এটি গুরুত্বপূর্ণ

SATA পাওয়ার সংযোগকারী একটি 15-পিন প্লাগ যা সংযুক্ত ড্রাইভে তিনটি পৃথক ভোল্টেজ স্তর সরবরাহ করে: 3.3V, 5V, এবং 12V . প্রতিটি ভোল্টেজ ড্রাইভের অভ্যন্তরীণ উপাদানগুলির মধ্যে একটি ভিন্ন ফাংশন পরিবেশন করে। 12V লাইনটি প্রাথমিকভাবে হার্ডডিস্ক ড্রাইভে মোটরকে শক্তি দেয়, 5,400 বা 7,200 RPM এ প্ল্যাটারগুলিকে ঘুরিয়ে দেয়। 5V লাইনটি ড্রাইভের লজিক বোর্ডকে শক্তি দেয় এবং ইলেকট্রনিক্স পড়তে/লিখতে পারে। 3.3V লাইন, SATA স্ট্যান্ডার্ড রিভিশনে প্রবর্তিত, কিছু আধুনিক SSD তাদের কম-পাওয়ার কন্ট্রোলার সার্কিটের জন্য ব্যবহার করে।

15-পিন SATA পাওয়ার সংযোগকারীটি PATA সিস্টেমে ব্যবহৃত পুরানো 4-পিন মোলেক্স সংযোগকারীকে প্রতিস্থাপন করেছে। এটি একটি অনেক বেশি পাতলা প্রোফাইল, একটি কেসের ভিতরে সহজ রাউটিং এবং একটি একক সংযোগকারীর মাধ্যমে একই সাথে তিনটি ভোল্টেজের স্তর বহন করার ক্ষমতা প্রদান করে। একটি সাধারণ 2.5-ইঞ্চি ল্যাপটপ-স্টাইলের SSD শুধুমাত্র 5V লাইন থেকে আঁকে, যতটা কম খরচ করে 1-3 ওয়াট লোডের অধীনে , যখন একটি 3.5-ইঞ্চি ডেস্কটপ হার্ড ড্রাইভ 7,200 RPM-এ ঘুরতে পারে 8-10 ওয়াট অনুসন্ধান অপারেশনের সময় - প্রাথমিকভাবে 12V রেলের মাধ্যমে।

SATA পাওয়ার তারের মধ্যে তারের গুণমান — বিশেষ করে তামার কন্ডাক্টরের গেজ এবং নিরোধকের সামঞ্জস্য — লোডের অধীনে ভোল্টেজের স্থায়িত্বকে প্রভাবিত করে। এই হল যেখানে তার এবং তারের এক্সট্রুডার উত্পাদনে ব্যবহৃত উত্পাদন প্রক্রিয়াগুলি বাস্তব-বিশ্বের কর্মক্ষমতার সাথে সরাসরি প্রাসঙ্গিক হয়ে ওঠে।

কিভাবে তার এবং তারের এক্সট্রুডার প্রযুক্তি আকার SATA তারের গুণমান

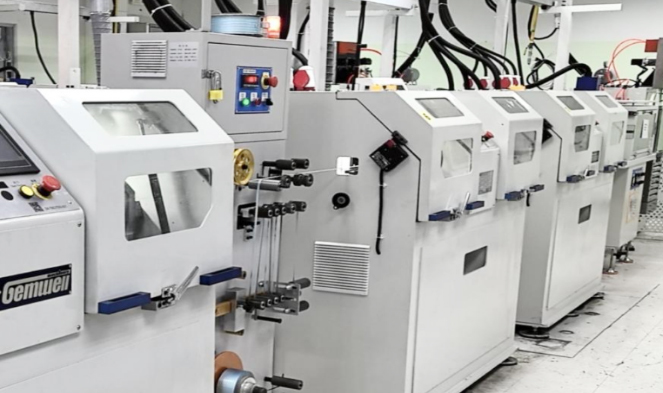

প্রতিটি SATA তারের একটি এক্সট্রুশন লাইনে তার জীবন শুরু হয়। একটি তার এবং তারের এক্সট্রুডার হল একটি মেশিন যা গলিত থার্মোপ্লাস্টিক উপাদানকে জোর করে — সাধারণত PVC (পলিভিনাইল ক্লোরাইড), LLDPE (লিনিয়ার লো-ডেনসিটি পলিথিন), বা FEP (ফ্লোরিনেটেড ইথিলিন প্রোপিলিন) — তামার কন্ডাক্টরের চারপাশে ডাই এর মাধ্যমে, একটি ধারাবাহিকভাবে প্রলিপ্ত তার তৈরি করে। এটি একটি গৌণ বিবরণ নয়; এক্সট্রুশনের গুণমান নির্ধারণ করে নিরোধক বেধের অভিন্নতা, অস্তরক বৈশিষ্ট্য, তাপমাত্রা প্রতিরোধের, এবং তারের কত বছর ধরে ব্যবহার করা হয়েছে।

বিশেষত SATA তারের উৎপাদনে, তার এবং তারের এক্সট্রুডারকে অবশ্যই অত্যন্ত সূক্ষ্মতার সাথে খুব সূক্ষ্ম কন্ডাক্টরে নিরোধক প্রয়োগ করতে হবে। SATA ডেটা কেবলগুলি সাধারণত ব্যবহার করে 28 AWG কন্ডাক্টর সিগন্যাল লাইনের জন্য এবং 26 AWG কন্ডাক্টর স্থল লাইনের জন্য। এই গেজে, এমনকি নিরোধক পুরুত্বের একটি ছোট বিচ্যুতি — বলুন, স্পেক থেকে 0.02 মিমি দূরে — তারের প্রতিবন্ধকতার বৈশিষ্ট্যগুলিকে পরিবর্তন করতে পারে এবং SATA III চাহিদার 6 Gb/s ফ্রিকোয়েন্সিগুলিতে সংকেত অখণ্ডতাকে প্রভাবিত করতে পারে।

সমাপ্ত তারের মধ্যে এক্সট্রুশন গুণমান কী প্রভাবিত করে

• প্রতিবন্ধকতা নিয়ন্ত্রণ: SATA তারগুলি 100 ohms (±10%) এর একটি ডিফারেনশিয়াল প্রতিবন্ধকতা বজায় রাখার জন্য নির্দিষ্ট করা হয়। এক্সট্রুশন অসঙ্গতিগুলি প্রতিবন্ধকতার বৈচিত্র সৃষ্টি করে যা সংকেত প্রতিফলন এবং ডেটা ত্রুটি তৈরি করে।
• অস্তরক ধ্রুবক: নিরোধক উপাদানটি বেছে নেওয়া হয়েছে এবং তার এবং তারের এক্সট্রুডার দ্বারা এটি কতটা সমানভাবে প্রয়োগ করা হয়েছে তা নির্ধারণ করে যে তারের মাধ্যমে সংকেতগুলি কত দ্রুত প্রচারিত হয় — সরাসরি ন্যানোসেকেন্ড স্তরে লেটেন্সিকে প্রভাবিত করে।
• তাপমাত্রা প্রতিরোধের: সঠিক বেধে বের করা পিভিসি ইনসুলেশন সাধারণত -20°C থেকে 80°C পর্যন্ত তাপমাত্রা পরিচালনা করতে পারে। খারাপভাবে ক্যালিব্রেটেড এক্সট্রুডার মেশিনারি দ্বারা সৃষ্ট পাতলা দাগগুলি একটি লোডেড ড্রাইভ বা একটি উষ্ণ কেস অভ্যন্তর থেকে স্থায়ী তাপের অধীনে নিরোধক ভাঙ্গনের দিকে পরিচালিত করে।
• ফ্লেক্স জীবন: কিভাবে many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• কন্ডাক্টর আনুগত্য: সঠিক এক্সট্রুশন তাপমাত্রা এবং চাপ শূন্যতা ছাড়াই পরিবাহী জ্যাকেটের সাথে পরিষ্কারভাবে নিরোধক বন্ধন নিশ্চিত করে, যা সময়ের সাথে সাথে আর্দ্রতা প্রবেশের অনুমতি দেয়।

হাই-এন্ড কেবল নির্মাতারা তাদের তার এবং তারের এক্সট্রুডার লাইনগুলিকে রিয়েল-টাইম স্পার্ক টেস্টিং এবং ব্যাস গেজিং সিস্টেমের সাথে চালায় যা ত্রুটিগুলির জন্য এক্সট্রুডেড তারের প্রতিটি মিটার পরীক্ষা করে। স্বনামধন্য ব্র্যান্ডের ভোক্তা-গ্রেড SATA তারগুলি সাধারণত এই মান নিয়ন্ত্রণের মধ্য দিয়ে যায়। অজানা সরবরাহকারীদের থেকে অতি-সস্তা তারগুলি — প্রায়শই বাল্ক অনলাইনে বিক্রি হয় — প্রায়শই এই পদক্ষেপগুলি এড়িয়ে যায়, যার ফলে কেবলগুলি প্রাথমিকভাবে ভাল কাজ করে কিন্তু 12-18 মাসের মধ্যে মাঝে মাঝে ত্রুটিগুলি তৈরি করে৷

ফ্ল্যাট বনাম গোলাকার SATA তারগুলি: নির্মাণের পার্থক্য এবং কখন তারা গুরুত্বপূর্ণ

SATA ডেটা কেবল দুটি প্রধান শারীরিক বিন্যাসে আসে: ফ্ল্যাট (রিবন-স্টাইল) এবং গোলাকার। উভয়ই একই 7-পিন সংকেত বিন্যাস বহন করে, তবে তাদের অভ্যন্তরীণ নির্মাণ এবং ব্যবহারিক আচরণ যথেষ্ট আলাদা।

ফ্ল্যাট SATA তারের বেশিরভাগ মাদারবোর্ডের সাথে পাঠানো ডিফল্ট শৈলী। কন্ডাক্টরগুলি পাশাপাশি রাখা হয় এবং একটি ফ্ল্যাট থার্মোপ্লাস্টিক আবরণে আবদ্ধ থাকে, সাধারণত একটি ফ্ল্যাট তারের তার এবং তারের এক্সট্রুডার বা একটি স্তরিত প্রক্রিয়া দ্বারা উত্পাদিত হয়। এগুলি উত্পাদন করা সস্তা, পৃষ্ঠের বিপরীতে সুন্দরভাবে শুয়ে থাকে এবং একটি পিসি কেসের ভিতরের প্রান্ত বরাবর পথ করা সহজ। যাইহোক, তাদের সীমিত বাঁক ব্যাসার্ধ রয়েছে — তাদের শক্ত বক্ররেখায় বাধ্য করা কন্ডাক্টরকে ছিঁড়ে ফেলতে পারে এবং স্ট্রেস পয়েন্টে সিগন্যাল অবনতি বা ইনসুলেশনের শারীরিক ক্ষতি করতে পারে।

বৃত্তাকার বা বিনুনিযুক্ত SATA তারগুলি একটি বৃত্তাকার বাইরের জ্যাকেটের ভিতরে পৃথকভাবে উত্তাপযুক্ত কন্ডাক্টরগুলি পেঁচানো বা বান্ডিল করা আছে। এই নির্মাণটি আরও ভাল নমনীয়তা প্রদান করে, আঁটসাঁট তারের পরিচালনার চ্যানেলগুলির মাধ্যমে রাউটিংকে সহজ করে তোলে এবং সংকেত কন্ডাক্টরের টুইস্টেড-পেয়ার বিন্যাসের কারণে প্রান্তিকভাবে আরও ভাল ইএমআই শিল্ডিং অফার করে। তাদের তৈরি করতে বেশি খরচ হয় কারণ সমাবেশের আগে প্রতিটি কন্ডাক্টরকে আলাদাভাবে তার এবং তারের এক্সট্রুডারের মধ্য দিয়ে যেতে হবে।

ডান-কোণ বনাম সোজা সংযোগকারী

ফ্ল্যাট বনাম বৃত্তাকারের বাইরে, SATA তারগুলি এক বা উভয় প্রান্তে সোজা বা ডান-কোণ (90-ডিগ্রি) সংযোগকারীর সাথেও আসে। ডান-কোণ সংযোগকারী বিশেষভাবে উপযোগী হয় যখন একটি ড্রাইভ একটি কেসের পাশের প্যানেলের কাছাকাছি মাউন্ট করা হয়, যেখানে একটি সোজা সংযোগকারী বাইরের দিকে প্রসারিত হয় এবং সম্ভাব্যভাবে বায়ুপ্রবাহকে বাধা দেয় বা প্যানেলটিকে বন্ধ হতে বাধা দেয়। ডান-কোণ সংযোগকারীগুলি বাঁক বিন্দুতে একটি ছোট যান্ত্রিক চাপের ঘনত্ব প্রবর্তন করে, তাই তারের গুণমান - বিশেষ করে সংযোগকারী প্রবেশে ওভারমোল্ডের দৃঢ়তা - এই কনফিগারেশনগুলিতে আরও গুরুত্বপূর্ণ হয়ে ওঠে।

একটি SATA কেবল ব্যর্থ হচ্ছে এমন সাধারণ লক্ষণ

SATA তারগুলি ব্যর্থ হয় এবং বেশিরভাগ লোকের প্রত্যাশার চেয়ে তারা প্রায়শই তা করে। একটি ব্যর্থ তারের লক্ষণগুলি একটি ব্যর্থ ড্রাইভের লক্ষণগুলিকে ঘনিষ্ঠভাবে অনুকরণ করে, সমস্যা সমাধানের সময় তারগুলি প্রায়শই উপেক্ষা করা হয়। কী সন্ধান করতে হবে তা জানা সময় বাঁচায় এবং অপ্রয়োজনীয় ড্রাইভ প্রতিস্থাপন প্রতিরোধ করে।

• বিরতিহীন ড্রাইভ সনাক্তকরণ: BIOS বা অপারেটিং সিস্টেম কখনও কখনও ড্রাইভটি দেখে কিন্তু অন্যদের নয়। এটি একটি আলগা বা ক্ষতিগ্রস্ত SATA ডেটা কেবল সংযোগকারীর একটি ক্লাসিক উপসর্গ যা পিনের সাথে সামঞ্জস্যপূর্ণ যোগাযোগ করছে না।
• ঘন ঘন পড়া/লেখার ত্রুটি: অ্যাপ্লিকেশনগুলি ফাইলগুলি অ্যাক্সেস করার সময় ত্রুটিগুলি রিপোর্ট করে, বা ইভেন্ট ভিউয়ারে OS লগ ডিস্ক ত্রুটিগুলি। যদি স্মার্ট ডায়াগনস্টিকগুলি দেখায় যে ড্রাইভটি নিজেই সুস্থ, তারের পরবর্তী যৌক্তিক সন্দেহজনক।
• হঠাৎ কর্মক্ষমতা হ্রাস: একটি SATA III SSD যা সাধারণত 500 MB/s তে পড়া হয় হঠাৎ করে 150 MB/s তে পরীক্ষা করে৷ এই গতি SATA I ব্যান্ডউইথের সাথে মেলে — এটি একটি চিহ্ন যে লিঙ্কটি একটি অবনমিত তারের সংকেত ত্রুটির কারণে সর্বনিম্ন সাধারণ ডিনোমিনেটরের সাথে আলোচনা করছে।
• ড্রাইভগুলিতে ক্লিক করা বা না ঘোরানো: যদিও এগুলি সাধারণত একটি যান্ত্রিক ড্রাইভের সমস্যা নির্দেশ করে, পাওয়ার তারের সমস্যাগুলি একটি ড্রাইভকে তার মোটর ঘোরানোর জন্য পর্যাপ্ত ভোল্টেজ না পাওয়ার কারণ হতে পারে, যা অনুরূপ উপসর্গ তৈরি করে।
• কেস সরানোর পরে বুট ব্যর্থতা: একটি পিসি সরানোর ফলে তারগুলি ফ্লেক্স এবং স্থানান্তরিত হয়। একটি তারের যেটি বর্ডারলাইন কার্যকরী ছিল তা একটি একক স্থানান্তরের পরে সম্পূর্ণ যোগাযোগ হারাতে পারে।

এই সব ক্ষেত্রে সংশোধন প্রায়ই একটি $3–$8 প্রতিস্থাপন কেবল , তবুও লোকেরা প্রায়শই একটি পুরোপুরি ভাল ড্রাইভে ডায়াগনস্টিক চালানোর জন্য ঘন্টা ব্যয় করে। ড্রাইভ পরিধানের পূর্ব লক্ষণ ছাড়াই হঠাৎ স্টোরেজ সমস্যা দেখা দিলে সর্বদা প্রথমে কেবলটি অদলবদল করুন।

বিভিন্ন ডিভাইস অ্যাপ্লিকেশনে SATA তারগুলি

যদিও ডেস্কটপ পিসিগুলি SATA কেবলগুলির জন্য সবচেয়ে সাধারণ প্রসঙ্গ, ইন্টারফেসটি বিস্তৃত হার্ডওয়্যার জুড়ে প্রদর্শিত হয় - এবং অ্যাপ্লিকেশনের উপর নির্ভর করে তারের প্রয়োজনীয়তাগুলি স্থানান্তরিত হয়।

ডেস্কটপ কম্পিউটার

ডেস্কটপ টাওয়ারে স্ট্যান্ডার্ড 3.5-ইঞ্চি হার্ড ড্রাইভ এবং 2.5-ইঞ্চি SSD গুলি পূর্ণ-আকারের SATA ডেটা এবং পাওয়ার সংযোগকারী ব্যবহার করে। ATX ফর্ম ফ্যাক্টরের মাদারবোর্ডগুলি সাধারণত প্রদান করে 4 থেকে 8 SATA পোর্ট , একাধিক ড্রাইভের অনুমতি দেয়। হাই-এন্ড HEDT (হাই-এন্ড ডেস্কটপ) বোর্ডগুলি NAS সার্ভার বা ভিডিও এডিটিং ওয়ার্কস্টেশনের মতো স্টোরেজ-ইনটেনসিভ বিল্ডের জন্য 12টি SATA পোর্ট অফার করতে পারে।

ল্যাপটপ কম্পিউটার

ল্যাপটপগুলি একই SATA ইন্টারফেসের সাথে 2.5-ইঞ্চি ড্রাইভ ব্যবহার করে, তবে কেবলটি সাধারণত একটি খুব ছোট, কখনও কখনও ড্রাইভ বে অ্যাসেম্বলিতে একত্রিত সরাসরি সংযোগের ফিতা হয়। ল্যাপটপের জন্য আফটারমার্কেট SATA তারগুলি অবশ্যই সঠিক দৈর্ঘ্য এবং নমনীয়তার বৈশিষ্ট্যের জন্য তৈরি করা উচিত — এখানে, তারের এবং তারের এক্সট্রুডার উপাদান পছন্দ দ্বারা আংশিকভাবে নির্ধারিত তারের জ্যাকেটের ফ্লেক্স বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ হয়ে ওঠে কারণ তারের স্বাভাবিক ব্যবহারের সময় চেসিস ফ্লেক্স করার সময় প্রতিবার চাপ সহ্য করে।

সার্ভার এবং NAS ডিভাইস

সার্ভার পরিবেশে, SATA কেবলগুলিকে অবশ্যই উচ্চতর স্থায়িত্ব মান পূরণ করতে হবে কারণ ড্রাইভগুলি ক্রমাগত অ্যাক্সেস করা হয়, প্রায়ই 24/7। সার্ভার-গ্রেড কেবলগুলি দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া রোধ করতে ভারী নিরোধক উপকরণ এবং লকিং সংযোগকারী ব্যবহার করে। কিছু এন্টারপ্রাইজ সেটআপ বাহ্যিক স্টোরেজ এনক্লোজারগুলিকে সংযুক্ত করার জন্য eSATA (বাহ্যিক SATA) ব্যবহার করে — একটি বৈকল্পিক যা একটি ভিন্ন শারীরিক সংযোগকারী ব্যবহার করে কিন্তু একই সিগন্যালিং প্রোটোকল ব্যবহার করে, যার তারগুলি বহিরাগত EMI থেকে রক্ষা করা হয় এবং দীর্ঘ সময়ের জন্য রেট করা হয় 2 মিটার অভ্যন্তরীণ SATA তারের সাধারণ 1-মিটার সীমা বনাম।

অপটিক্যাল ড্রাইভ এবং বিশেষায়িত হার্ডওয়্যার

ডিভিডি এবং ব্লু-রে ড্রাইভগুলিও স্ট্যান্ডার্ড SATA সংযোগ ব্যবহার করে, যেমন কিছু টেপ ড্রাইভ এবং কিছু শিল্প এমবেডেড সিস্টেম। কেবলটি এই সমস্তটিতে একই ফাংশন সম্পাদন করে: একটি ডেটা পাথ স্থাপন এবং শক্তি সরবরাহ করা। শিল্প অ্যাপ্লিকেশনগুলির জন্য কখনও কখনও বিস্তৃত তাপমাত্রার রেটিং সহ তারের প্রয়োজন হয়, যার অর্থ নির্মাতাদের অবশ্যই তাদের তার এবং তারের এক্সট্রুডার লাইনের মাধ্যমে বিভিন্ন নিরোধক যৌগ ব্যবহার করতে হবে — স্ট্যান্ডার্ড PVC এর পরিবর্তে ক্রস-লিঙ্কড পলিথিন (XLPE) এর মতো উপকরণ, 90°C বা তার বেশি তাপমাত্রায় ক্রমাগত অপারেশনের জন্য রেট করা হয়েছে।

SATA বনাম অন্যান্য স্টোরেজ ইন্টারফেস: যেখানে বড় ছবিতে কেবল ফিট করে

একটি SATA কেবল কি তা বোঝার অর্থ হল অন্যান্য স্টোরেজ সংযোগ প্রযুক্তির তুলনায় এটি কোথায় বসেছে তা বোঝা, বিশেষ করে NVMe এবং M.2 ড্রাইভগুলি মূলধারায় পরিণত হয়েছে।

NVMe M.2 ড্রাইভগুলি সরাসরি মাদারবোর্ডের একটি স্লটে প্লাগ করে এবং আলাদা তারের প্রয়োজন হয় না — তারা M.2 সংযোগকারীর মাধ্যমেই ডেটা সিগন্যাল এবং পাওয়ার উভয়ই গ্রহণ করে। এটি একটি কেবল-পরিচালিত বিল্ডে তাদের দ্রুত এবং পরিপাটি করে তোলে। যাইহোক, SATA তারগুলি ব্যাপকভাবে প্রাসঙ্গিক থাকে কারণ হার্ড ডিস্ক ড্রাইভ এখনও বৃহৎ-ক্ষমতা, খরচ-প্রতি-টেরাবাইট স্টোরেজের উপর আধিপত্য বিস্তার করে — একটি 20TB HDD-এর জন্য বর্তমানে 20TB NVMe SSD-এর একটি ভগ্নাংশ খরচ হয় — এবং সমস্ত HDD SATA ইন্টারফেস ব্যবহার করে। SATA SSD গুলি M.2 স্লটের অভাব থাকা পুরানো সিস্টেমগুলিতে সাশ্রয়ী মূল্যের আপগ্রেড বিকল্প হিসাবেও জনপ্রিয়।

সঠিক SATA তারের নির্বাচন করা: কি খুঁজতে হবে

সব SATA তারের সমান তৈরি করা হয় না. প্রদত্ত যে কেবলটি নিজেই যে ড্রাইভগুলি সংযুক্ত করে তার তুলনায় সস্তা - এবং তারের ব্যর্থতার কারণে ডেটা হারানোর খরচ - এটি সাবধানে চয়ন করতে অর্থ প্রদান করে৷ এখানে কি মূল্যায়ন করতে হবে:

কন্ডাক্টর উপাদান এবং গেজ

অক্সিজেন-মুক্ত তামা (OFC) কন্ডাক্টর নির্দিষ্ট করে এমন তারের জন্য দেখুন। OFC তারে স্ট্যান্ডার্ড কপারের তুলনায় কম অমেধ্য রয়েছে, যা প্রতি ইউনিট দৈর্ঘ্য কম প্রতিরোধের এবং ভাল সংকেত সংক্রমণে অনুবাদ করে। নির্দিষ্ট AWG গেজ অর্জনের জন্য কন্ডাক্টর একটি ডাই এর মাধ্যমে টানা হয়, তারপর তার নিরোধক আবরণ পেতে একটি তার এবং তারের এক্সট্রুডারের মধ্য দিয়ে যায়। কন্ডাকটর টাইপ নির্দিষ্ট করে না এমন তারগুলি প্রায়শই তামা-ঢাকা অ্যালুমিনিয়াম (সিসিএ) দিয়ে তৈরি করা হয়, যার প্রায় 60% তামার পরিবাহিতা রয়েছে এবং ফ্লেক্সিং স্ট্রেসের অধীনে আরও ভঙ্গুর।

সংযোগকারী ট্যাব লক করা

স্ট্যান্ডার্ড SATA সংযোগকারীর কোন লকিং প্রক্রিয়া নেই। তারা জায়গায় থাকার জন্য শুধুমাত্র ঘর্ষণ উপর নির্ভর করে. কম্পন সহ একটি সিস্টেমে - একটি শক্তিশালী ফ্যানের কাছে, একটি যানবাহনে বা যেকোনো মোবাইল অ্যাপ্লিকেশনে - এটি একটি বাস্তব ঝুঁকি৷ একটি সঙ্গে তারের লকিং ল্যাচ বা রিটেনশন ক্লিপ সংযোগকারী শরীরের যান্ত্রিকভাবে সংযোগ সুরক্ষিত এবং দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন প্রতিরোধ. অনেক প্রিমিয়াম তারের একটি ছোট অতিরিক্ত খরচ জন্য এই বৈশিষ্ট্য অন্তর্ভুক্ত.

তারের দৈর্ঘ্য

SATA স্পেসিফিকেশন তারের দৈর্ঘ্য পর্যন্ত অনুমতি দেয় 1 মিটার (প্রায় 39 ইঞ্চি) অভ্যন্তরীণ তারের জন্য। বেশিরভাগ পূর্ব-নির্মিত সিস্টেম 45-50 সেমি পরিসরে কেবল ব্যবহার করে, যা স্ট্যান্ডার্ড টাওয়ার কনফিগারেশনের জন্য যথেষ্ট। দীর্ঘতর তারগুলি উপলব্ধ তবে সিগন্যাল অবক্ষয়ের জন্য আরও প্রতিরোধ এবং সম্ভাবনার পরিচয় দেয়, তাই অত্যধিক দৈর্ঘ্য এড়িয়ে চলুন - সবচেয়ে ছোট তার ব্যবহার করুন যা মাদারবোর্ড পোর্ট থেকে ড্রাইভে টান বা তীক্ষ্ণ বাঁক ছাড়াই আরামে পৌঁছায়।

জ্যাকেট উপাদান

তারের বাইরের জ্যাকেট — মাল্টি-লেয়ার তারের নির্মাণে চূড়ান্ত এক্সট্রুশন স্তর হিসাবে একটি তার এবং তারের এক্সট্রুডার দ্বারা প্রয়োগ করা হয় — নমনীয়তা, তাপমাত্রা প্রতিরোধ এবং রাসায়নিক প্রতিরোধের নির্ধারণ করে। স্ট্যান্ডার্ড তারগুলি পিভিসি ব্যবহার করে, যা নমনীয় এবং সস্তা। উচ্চ-তাপমাত্রার পরিবেশের জন্য (যেমন ঘন র্যাক-মাউন্ট করা সার্ভার বা শিল্প ঘের), LLDPE বা FEP জ্যাকেট সহ তারগুলি সন্ধান করুন, যা ভাল তাপ প্রতিরোধের এবং কম আউটগ্যাসিং প্রদান করে — রাসায়নিক ধোঁয়া নির্গত হয় যা সিল করা ঘেরে সময়ের সাথে সাথে সংবেদনশীল ইলেকট্রনিক্সকে দূষিত করতে পারে।

ব্র্যান্ড এবং সার্টিফিকেশন

Sabrent, StarTech, Roswill, এবং Monoprice-এর মতো প্রতিষ্ঠিত ব্র্যান্ডগুলির কেবলগুলি সামঞ্জস্যপূর্ণ মান নিয়ন্ত্রণের সাথে উত্পাদন লাইন ব্যবহার করে, যার মধ্যে এক্সট্রুশনের সময় ইনলাইন ব্যাস গজিং এবং সমাবেশের পরে 100% ধারাবাহিকতা পরীক্ষা সহ। ব্র্যান্ড শনাক্তকরণ ছাড়া জেনেরিক কেবলগুলি এই পদক্ষেপগুলি এড়িয়ে যান৷ UL তালিকা (উত্তর আমেরিকার বাজারের জন্য) এবং CE চিহ্নিতকরণ (ইউরোপীয় বাজারের জন্য) নির্দেশ করে যে তারটি সর্বনিম্ন বৈদ্যুতিক নিরাপত্তা এবং নির্মাণের মান পূরণ করে।

কিভাবে to Properly Connect and Route SATA Cables

তারের গুণমানের মতো সঠিক ইনস্টলেশন গুরুত্বপূর্ণ। অযত্নে ইনস্টল করা একটি উচ্চ-মানের তারের একটি সস্তার চেয়ে ভাল কাজ করে না।

1. আপনার মাদারবোর্ডের SATA পোর্টগুলি সনাক্ত করুন। এগুলি সাধারণত ATX সিস্টেমে বোর্ডের ডান প্রান্ত বরাবর অবস্থিত, SATA0 এর মাধ্যমে SATA5 বা অনুরূপ লেবেলযুক্ত। প্রথমে নিম্ন-সংখ্যাযুক্ত পোর্ট ব্যবহার করুন; তারা প্রায়ই প্রাথমিক SATA কন্ট্রোলারের সাথে সংযুক্ত থাকে, যা সর্বোত্তম কর্মক্ষমতা এবং বুট অগ্রাধিকার সমর্থন প্রদান করে।
2. ডাটা ক্যাবল কানেক্ট করুন। SATA ডেটা সংযোগকারীকে একটি L-আকৃতির খাঁজ দিয়ে চাবি করা হয় তাই এটি শুধুমাত্র একটি অভিযোজনে ঢোকানো যেতে পারে। এটিকে ড্রাইভের ডেটা পোর্টে দৃঢ়ভাবে টিপুন যতক্ষণ না আপনি এটি সম্পূর্ণরূপে আসন অনুভব করছেন। একটি লকিং কেবল ব্যবহার করলে, ল্যাচটি সংযুক্ত করুন।
3. পাওয়ার তার সংযুক্ত করুন। 15-পিন SATA পাওয়ার সংযোগকারীটিও কীড এবং শুধুমাত্র একটি দিকে সন্নিবেশ করা হয়। বৃহত্তর যোগাযোগ এলাকার কারণে এটির জন্য ডেটা সংযোগকারীর চেয়ে বেশি সন্নিবেশ শক্তি প্রয়োজন — সংযোগকারীকে দোলা দেওয়ার পরিবর্তে অবিচলিত জোড় চাপ প্রয়োগ করুন, যা সংযোগকারীর হাউজিংকে বাঁকতে বা ফাটতে পারে।
4. ধারালো বাঁক ছাড়া তারের রুট. তারের বরাবর সমস্ত পয়েন্টে কমপক্ষে 25 মিমি (প্রায় 1 ইঞ্চি) একটি বাঁক ব্যাসার্ধ বজায় রাখুন। ফ্ল্যাট ক্যাবলগুলি বিশেষভাবে কিঙ্কিংয়ের জন্য ঝুঁকিপূর্ণ — যদি একটি ডান-কোণ সংযোগকারী পাওয়া যায়, সংযোগকারীর প্রবেশ বিন্দুতে বাঁক দূর করতে ড্রাইভের প্রান্তের কাছে এটি ব্যবহার করুন যেখানে বেশিরভাগ ব্যর্থতার উদ্ভব হয়।
5. অতিরিক্ত তারের দৈর্ঘ্য নিরাপদ. ফ্যান এবং এয়ারফ্লো পাথ থেকে অতিরিক্ত তারের বান্ডিল করতে কেবল টাই বা ভেলক্রো স্ট্র্যাপ ব্যবহার করুন। একটি অনিরাপদ SATA তারের একটি ফ্যান ব্লেডে টানা হতে পারে, যার ফলে তারের ক্ষতি এবং ফ্যান ব্যর্থতা উভয়ই হতে পারে।
6. বুট করার পরে BIOS-এ যাচাই করুন। ইনস্টলেশনের পরে, সিস্টেম BIOS/UEFI এ প্রবেশ করুন এবং নিশ্চিত করুন যে ড্রাইভটি স্টোরেজ ডিভাইসের তালিকায় উপস্থিত রয়েছে। যদি এটি না হয়, তাহলে ড্রাইভ বা মাদারবোর্ড সমস্যা অনুমান করার আগে উভয় তারের সংযোগ পরীক্ষা করুন।

প্রতিটি SATA তারের পিছনে ম্যানুফ্যাকচারিং চেইন

একটি SATA কেবল কী করে এবং কেন গুণমান গুরুত্বপূর্ণ তা সম্পূর্ণরূপে বোঝার জন্য, এটি তৈরি করে এমন উত্পাদন প্রক্রিয়াটি ট্রেস করতে সহায়তা করে। পিসি নির্মাতার হাতে পৌঁছানোর আগে একটি একক SATA তার একাধিক উত্পাদন পর্যায়ে অতিক্রম করে।

এটি তামার রড দিয়ে শুরু হয়, একটি তারের ড্রয়িং মেশিনের মাধ্যমে লক্ষ্য AWG গেজে টানা হয়। টানা তারটি তারপর একটি তার এবং তারের এক্সট্রুডারের মধ্য দিয়ে যায়, যেখানে থার্মোপ্লাস্টিক নিরোধক প্রয়োগ করা হয়। একটি একক-স্ক্রু এক্সট্রুডারে - তারের উত্পাদনের সবচেয়ে সাধারণ ধরন - নিরোধক যৌগটিকে একটি উত্তপ্ত ব্যারেলে প্যালেট আকারে খাওয়ানো হয়, গলিয়ে দেওয়া হয় এবং একটি ক্রসহেড ডাই দিয়ে জোর করে যা তারের মধ্য দিয়ে যাওয়ার সাথে সাথে আবরণ করে। 28 AWG এর মতো ফাইন-গেজ তারের জন্য লাইনের গতি সাধারণত চলে 100-600 মিটার প্রতি মিনিটে , এক্সট্রুডারের তাপমাত্রা প্রোফাইল এবং স্ক্রু গতির সাথে সামঞ্জস্যপূর্ণ নিরোধক বেধ বজায় রাখার জন্য সাবধানে নিয়ন্ত্রিত।

এক্সট্রুশনের পরে, ইনসুলেটেড কন্ডাক্টরগুলি একত্রিত হয় — হয় সমতল তারের নির্মাণের জন্য ফ্ল্যাট স্থাপন করা হয় বা গোলাকার তারের নির্মাণের জন্য জোড়ায় জোড়ায় পাকানো হয়। টুইস্টেড-পেয়ার কনফিগারেশনগুলি ডিফারেনশিয়াল প্রতিবন্ধকতা নিয়ন্ত্রণ করতে নির্দিষ্ট টুইস্ট হার (প্রতি ইউনিট দৈর্ঘ্যে বাঁক) অনুসরণ করে। একত্রিত কন্ডাক্টরগুলি একটি সামগ্রিক বাইরের জ্যাকেট প্রয়োগ করতে একটি দ্বিতীয় তার এবং তারের এক্সট্রুডারের মধ্য দিয়ে যেতে পারে।

সংযোগকারীর সমাপ্তি অনুসরণ করে: তারের প্রান্তগুলি দৈর্ঘ্যে কাটা হয়, ছিনতাই করা হয় এবং প্লাস্টিকের SATA সংযোগকারী হাউজিংগুলির সাথে ক্রিম করা বা ওভারমোল্ড করা হয়। তারপর পুরো সমাবেশটি ধারাবাহিকতা, শর্টস এবং কিছু ক্ষেত্রে টাইম-ডোমেন রিফ্লোকমেট্রি (TDR) সরঞ্জাম ব্যবহার করে উচ্চ-ফ্রিকোয়েন্সি প্রতিবন্ধকতার বৈশিষ্ট্যের জন্য পরীক্ষা করা হয়।

এই পুরো প্রক্রিয়াটি - তার এবং তারের এক্সট্রুডার লাইন থেকে ফিনিশড তার পর্যন্ত - মূলত চীন, তাইওয়ান এবং ক্রমবর্ধমান ভিয়েতনাম এবং ভারত জুড়ে সুবিধাগুলিতে সঞ্চালিত হয়। একটি $2 তারের এবং একটি $7 তারের মধ্যে পার্থক্য সাধারণত নিহিত থাকে যেখানে গুণমান নিয়ন্ত্রণের পদক্ষেপগুলি সঞ্চালিত হয় এবং উত্পাদনের সময় তার এবং তারের এক্সট্রুডার প্রক্রিয়াটি কতটা শক্তভাবে পর্যবেক্ষণ করা হয়৷
