একটি শিল্ডেড তার কি?

একটি শিল্ডেড তার কি: সরাসরি উত্তর

একটি ঢালযুক্ত তার হল একটি বৈদ্যুতিক পরিবাহী - বা কন্ডাক্টরের একটি গ্রুপ - ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) এবং রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ (RFI) ব্লক করার জন্য ডিজাইন করা পরিবাহী উপাদানের এক বা একাধিক স্তরে মোড়ানো। ঢালটি ভিতরের সিগন্যাল বহনকারী কন্ডাক্টরগুলির চারপাশে ফ্যারাডে খাঁচা হিসাবে কাজ করে, অবাঞ্ছিত বৈদ্যুতিক শব্দকে প্রেরিত সংকেতকে বিকৃত করার অনুমতি না দিয়ে মাটিতে পুনঃনির্দেশিত করে। ব্যবহারিক পরিভাষায়, এর অর্থ হল তারের মাধ্যমে ভ্রমণ করা ডেটা, অডিও, ভিডিও বা পাওয়ার সিগন্যাল তার গন্তব্য ক্লিনারে পৌঁছায় এবং এটি একটি অরক্ষিত বিকল্পের মাধ্যমে হবে তার চেয়ে আরও সঠিকভাবে।

ঢালযুক্ত তারগুলি যে কোনও পরিবেশের জন্য বেসলাইন প্রয়োজনীয়তা যেখানে সিগন্যালের অখণ্ডতার সাথে আপস করা যায় না — শিল্প অটোমেশন মেঝে, চিকিৎসা সরঞ্জাম, মহাকাশ মন্ত্রিসভা, সম্প্রচার স্টুডিও, এবং উচ্চ-গতির ডেটা সেন্টার সবই প্রতিদিন তাদের উপর নির্ভর করে। ঢাল ছাড়াই, সংবেদনশীল কন্ডাক্টরগুলি কাছাকাছি মোটর থেকে বিকিরণকারী শক্তি শোষণ করে, পাওয়ার সাপ্লাই, ফ্লুরোসেন্ট লাইটিং এবং এমনকি সমান্তরালভাবে চলমান অন্যান্য তারগুলিকে শোষণ করে, যা কর্মক্ষমতা হ্রাস করে এবং ত্রুটির হার প্রবর্তন করে যা স্কেলে যৌগিক হয়।

শিল্ডিং কভারেজ শতাংশ হিসাবে প্রকাশ করা হয়। একটি ফয়েল শিল্ড সাধারণত 100% কভারেজ অর্জন করে, যখন বিনুনিযুক্ত ঢাল 85% থেকে 98% পর্যন্ত বিনুনি কোণ এবং স্ট্র্যান্ডের ঘনত্বের উপর নির্ভর করে। বেশিরভাগ শিল্প সংকেত তারের জন্য, প্রকৌশলীরা কমপক্ষে 90% কভারেজ লক্ষ্য করেন অপ্রয়োজনীয়ভাবে তারের ব্যাস বা খরচ না বাড়িয়ে IEC 61000 এবং MIL-DTL-17 প্রয়োজনীয়তা পূরণ করতে।

কীভাবে শিল্ডিং লেয়ার তৈরি করা হয়

ঢাল নিজেই একটি একক প্রমিত স্তর নয়। নির্মাতারা প্রত্যাশিত হস্তক্ষেপের ফ্রিকোয়েন্সি পরিসীমা, তারের নমনীয়তা প্রয়োজনীয়তা এবং ইনস্টলেশন পরিবেশের উপর ভিত্তি করে শিল্ডিং আর্কিটেকচার নির্বাচন করে। একটি নতুন প্রকল্পের জন্য তারের নির্দিষ্ট করার সময় বা বিদ্যমান ইনস্টলেশনের মূল্যায়ন করার সময় প্রতিটি নির্মাণের ধরন বোঝা সাহায্য করে।

ফয়েল শিল্ডস

একটি ফয়েল ঢাল একটি পলিয়েস্টার ফিল্ম ক্যারিয়ারের সাথে আবদ্ধ অ্যালুমিনিয়াম বা তামার একটি পাতলা স্তর নিয়ে গঠিত। বৈদ্যুতিক ধারাবাহিকতা বজায় রাখার জন্য ফয়েল একটি সংজ্ঞায়িত ওভারল্যাপ সহ কন্ডাক্টর বান্ডিলের চারপাশে আবৃত থাকে — সাধারণত 10% থেকে 25%। ফয়েল শিল্ড 100% পৃষ্ঠের কভারেজ সরবরাহ করে, যা 100 kHz-এর উপরে উচ্চ-ফ্রিকোয়েন্সি EMI এর বিরুদ্ধে অত্যন্ত কার্যকর করে তোলে। এগুলি লাইটওয়েট, ন্যূনতম ব্যাস যোগ করে এবং মাল্টিকোর ইন্সট্রুমেন্টেশন এবং ডেটা ক্যাবলের জন্য সাশ্রয়ী। ট্রেডঅফ হল যে ফয়েল ঢালগুলি তুলনামূলকভাবে ভঙ্গুর এবং পরিষেবাতে ক্রমাগত নমনীয় তারগুলির জন্য উপযুক্ত নয়।

ব্রেইডেড শিল্ডস

ইনসুলেটেড কন্ডাক্টরের চারপাশে বোনা প্যাটার্নে টিন করা তামা, বেয়ার কপার, বা সিলভার-প্লেটেড কপার তারের সূক্ষ্ম স্ট্র্যান্ডগুলিকে সংযুক্ত করে একটি বিনুনিযুক্ত ঢাল তৈরি করা হয়। বিনুনি কভারেজ ক্যারিয়ারের সংখ্যা, প্রতি ইঞ্চি পিক এবং তারের স্ট্র্যান্ড ব্যাসের উপর নির্ভর করে। লো-ফ্রিকোয়েন্সি অ্যাটেন্যুয়েশনের জন্য অপ্টিমাইজ করা একটি বিনুনি - বলুন, 10 MHz-এর নিচে - 95% কভারেজে একটি 36-ক্যারিয়ার, 16-স্ট্র্যান্ড কনফিগারেশন ব্যবহার করতে পারে। বিনুনিযুক্ত ঢালগুলি চমৎকার যান্ত্রিক শক্তি প্রদান করে, তারের বারবার ফ্লেক্স করার সময়ও কভারেজ বজায় রাখে এবং কম স্থানান্তর প্রতিবন্ধকতা প্রদান করে, যা নিম্ন ফ্রিকোয়েন্সিতে কার্যকারিতা রক্ষার মূল মেট্রিক।

সর্পিল এবং পরিবেশিত ঢাল

একটি সর্পিল (বা পরিবেশন) ঢাল তারের কোরের চারপাশে স্ট্র্যান্ডগুলিকে ইন্টারলেস করার পরিবর্তে হেলালিভাবে মোড়ানো হয়। এই নির্মাণ তারের সর্বোচ্চ নমনীয়তা দেয় এবং যেকোনো ঢালযুক্ত ডিজাইনের সর্বনিম্ন বাঁকানো ব্যাসার্ধ দেয়, যে কারণে মাইক্রোফোন লিড, হেডসেট ক্যাবল এবং চিকিৎসা রোগী-মনিটরিং লিডগুলিতে সর্পিল-ঢালযুক্ত তারগুলি প্রাধান্য পায় যা ব্যবহারের সময় ক্রমাগত চলাচল করে। কভারেজ একই কন্ডাক্টর কাউন্টে একটি বিনুনি থেকে সামান্য কম, এবং উচ্চ ফ্লেক্স চক্রে যোগাযোগের প্রতিরোধ বৃদ্ধি পায়, তাই সর্পিল ঢাল সাধারণত RF বা উচ্চ-ফ্রিকোয়েন্সি ডেটা অ্যাপ্লিকেশনের জন্য নির্দিষ্ট করা হয় না।

কম্বিনেশন শিল্ড

একটি বিস্তৃত ফ্রিকোয়েন্সি বর্ণালী জুড়ে হস্তক্ষেপ সহ পরিবেশের জন্য, সমন্বয় ঢাল স্তর ফয়েল এবং বিনুনি একসাথে। ফয়েল উচ্চ-ফ্রিকোয়েন্সি সুরক্ষার জন্য প্রতিটি ফাঁক সিল করে যখন বিনুনি যান্ত্রিক দৃঢ়তা প্রদান করে এবং কম-ফ্রিকোয়েন্সি শিল্ডিং কার্যকারিতা উন্নত করে। এই আর্কিটেকচারটি ক্যাট 7 এবং ক্যাট 8 নেটওয়ার্ক তারের পাশাপাশি সম্প্রচার এবং আরএফ ট্রান্সমিশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত উচ্চ-সম্পূর্ণ সমাক্ষীয় তারগুলিতে মানক। কম্বিনেশন শিল্ড প্রতি মিটারে 5 মিলিওহম এর নিচে স্থানান্তর প্রতিবন্ধকতা মান অর্জন করতে পারে , যা দাবিকৃত ইনস্টলেশনে পরিমাপযোগ্য সিগন্যাল মানের উন্নতিতে সরাসরি অনুবাদ করে।

ভূমিকা তার এবং তারের ট্যাপিং শিল্ডেড ক্যাবল অ্যাসেম্বলিতে

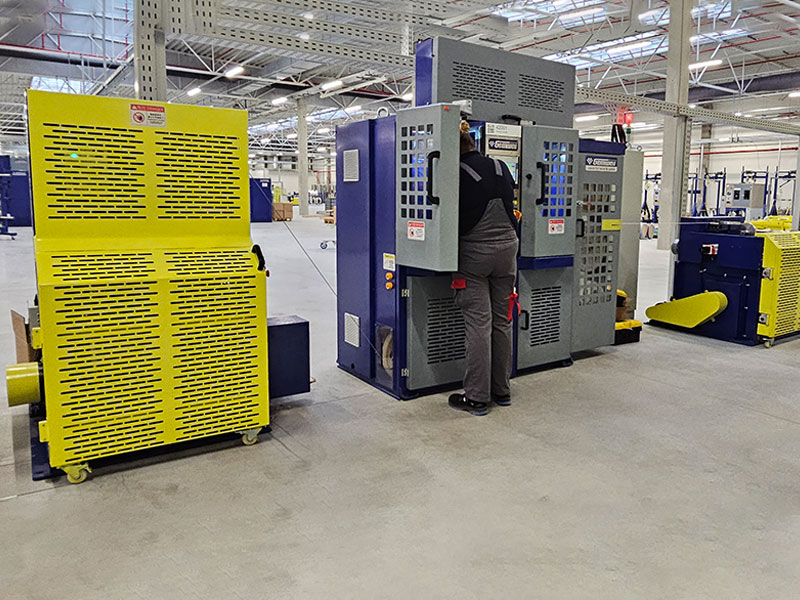

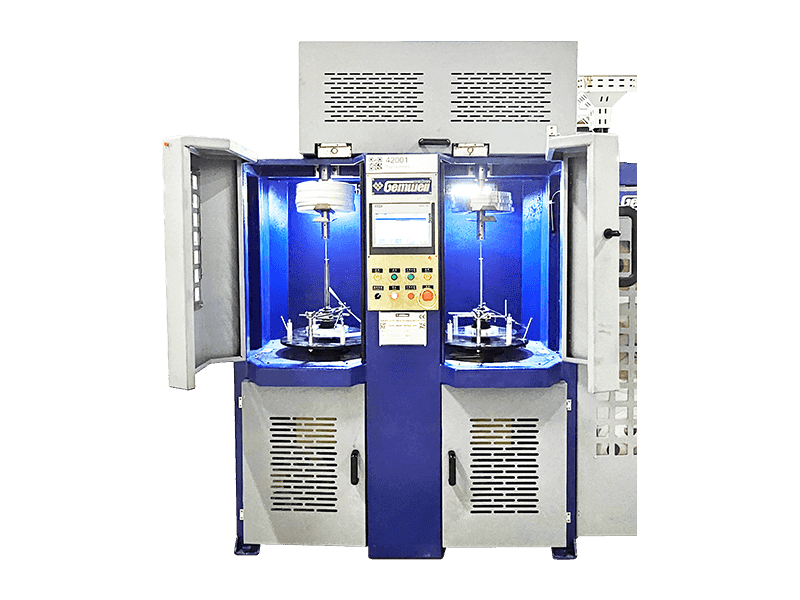

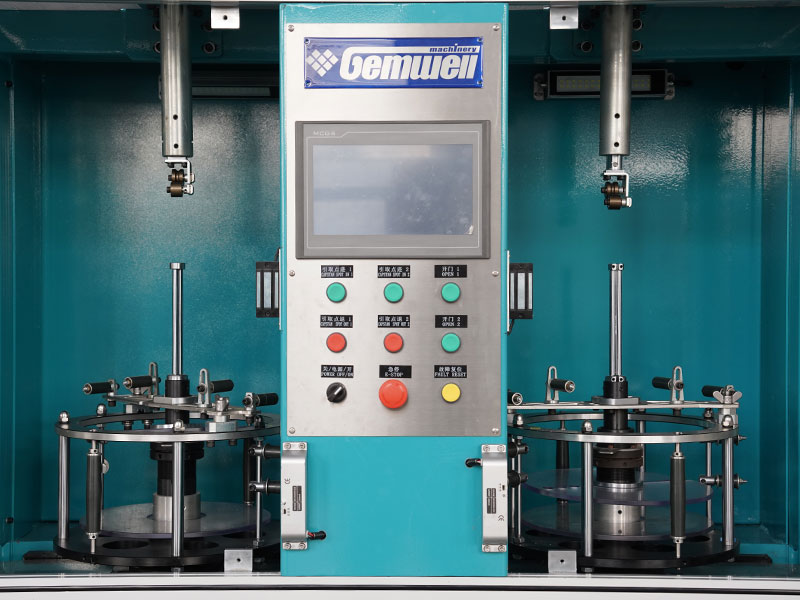

পরিবাহী ঢাল স্তর প্রয়োগ করার আগে, একটি গুরুত্বপূর্ণ মধ্যবর্তী পদক্ষেপ সঞ্চালিত হয়: তার এবং তারের টেপিং। এই প্রক্রিয়াটি কন্ডাক্টর বান্ডেল বা পৃথক ইনসুলেটেড কন্ডাক্টরের চারপাশে বিশেষ টেপ আবৃত করে বিভিন্ন কাঠামোগত এবং কার্যকরী উদ্দেশ্যে যা সরাসরি প্রভাবিত করে যে সমাপ্ত ঢালযুক্ত তারটি কতটা ভাল কাজ করে।

তার এবং তারের টেপিং ভিতরের নিরোধক এবং বাইরের ঢালের মধ্যে একটি বিভাজক হিসাবে কাজ করে। এই বিচ্ছেদ ছাড়া, ফয়েল বা বিনুনি সরাসরি উত্তাপ পরিবাহীর বিরুদ্ধে চাপ দেবে, যা নমনীয় করার সময় যান্ত্রিক ঘর্ষণ তৈরি করবে এবং ঢাল এবং সংকেত পরিবাহকের মধ্যে ক্যাপাসিটিভ কাপলিং চালু করবে। একটি সামঞ্জস্যপূর্ণ, মসৃণ টেপ স্তর উভয় সমস্যা প্রতিরোধ করে। টেপটি তারের কোরের গোলাকারতাও বজায় রাখে যাতে ঢালটি পুরো পরিধি জুড়ে সমানভাবে প্রযোজ্য হয় — একটি অনিয়মিত কোর পৃষ্ঠ অসম ফয়েল ওভারল্যাপ এবং অসঙ্গত বিনুনি কভারেজের দিকে নিয়ে যায়, উভয়ই ঢালের কার্যকারিতা হ্রাস করে।

মাল্টিকোর শিল্ডেড ক্যাবলে, পৃথক জোড়া বা গ্রুপ শিল্ডিং যান্ত্রিক অখণ্ডতার জন্য সম্পূর্ণরূপে তার এবং তারের টেপিংয়ের উপর নির্ভর করে। একটি স্ক্রীনড টুইস্টেড পেয়ার (STP) বা ফয়েল টুইস্টেড পেয়ার (FTP) ডিজাইনের প্রতিটি টুইস্টেড পেয়ার সামগ্রিক ঢাল প্রয়োগ করার আগে তার নিজস্ব ফয়েল টেপ মোড়ানো পায়। এটি পুরো তারের জন্য একটি সাধারণ-মোড শব্দ প্রত্যাখ্যান স্তর হিসাবে বাইরের বিনুনিটিকে কাজ করার অনুমতি দেওয়ার সময় জোড়ার মধ্যে ক্রসস্টালকে বাধা দেয়। অভ্যন্তরীণ টেপিং ধাপ ছাড়া, প্রতিটি জোড়ার জ্যামিতি তারের প্রক্রিয়া চলাকালীন স্থানান্তরিত হবে, প্রতিবন্ধকতার সামঞ্জস্যকে ধ্বংস করবে যা তারের ডেটা-রেট ক্ষমতাকে সংজ্ঞায়িত করে।

তারের উৎপাদনে ব্যবহৃত টেপের প্রকারভেদ

সমস্ত টেপ উপকরণ বিনিময়যোগ্য নয়। কেবল নির্মাতারা অপারেটিং তাপমাত্রা, ডাইইলেক্ট্রিক প্রয়োজনীয়তা, নমনীয়তার চাহিদা এবং টেপটিকে নিজেই রক্ষা করতে অবদান রাখতে হবে কিনা তার উপর ভিত্তি করে টেপের প্রকার নির্বাচন করে।

তার এবং তারের টেপিংয়ের সময় ওভারল্যাপ শতাংশও একটি নিয়ন্ত্রিত পরিবর্তনশীল। বাঁধাই স্তর হিসাবে ব্যবহৃত পলিয়েস্টার ফিল্ম টেপের জন্য একটি 50% ওভারল্যাপ মানক। অ্যালুমিনিয়াম-পলিয়েস্টার ফয়েল টেপগুলি একটি শিল্ডিং ফাংশন সম্পাদন করে, 25% এর একটি শক্ত ওভারল্যাপ সাধারণ কারণ ফয়েল নিজেই 100% কভারেজ প্রদান করে — ওভারল্যাপটি কেবলমাত্র তারের ফ্লেক্স করার সময় কোনও ফাঁক খোলা না হয় তা নিশ্চিত করতে হবে। নির্মাতারা তাদের প্রক্রিয়া নিয়ন্ত্রণ নথিতে ওভারল্যাপ সহনশীলতাকে সংজ্ঞায়িত করে এবং ±5%-এর বেশি বিচ্যুতিগুলি গুণমান-নিয়ন্ত্রিত উত্পাদন পরিবেশে পুনরায় কাজের জন্য পতাকাঙ্কিত হয়।

শিল্ডেড বনাম আনশিল্ডেড ওয়্যার: যখন পার্থক্য আসলে গুরুত্বপূর্ণ

ঢালযুক্ত এবং অরক্ষিত তারের মধ্যে কর্মক্ষমতা ব্যবধান তাত্ত্বিক নয় - এটি প্রয়োগের উপর নির্ভর করে পরিমাপযোগ্য উপায়ে দেখায়। শিল্ডিং কখন অপরিহার্য বনাম যখন এটি অপ্রয়োজনীয় তা বোঝা অতিরিক্ত-নির্দিষ্ট কেবল (যা খরচ এবং ইনস্টলেশন জটিলতা যোগ করে) বা কম-নির্দিষ্টকরণ এড়াতে সাহায্য করে (যা প্রকৃত অপারেশনাল সমস্যা সৃষ্টি করে)।

আনশিল্ডেড টুইস্টেড পেয়ার (UTP) কেবল - বেশিরভাগ অফিস ইথারনেট ইনস্টলেশনের জন্য স্ট্যান্ডার্ড - এমন পরিবেশে পুরোপুরি ভাল কাজ করে যেখানে ইএমআই উত্সগুলি ন্যূনতম এবং তারের রানগুলি প্রায় 90 মিটারের নীচে রাখা হয়৷ জোড়ার মধ্যে মোচড় সাধারণ-মোড নয়েজ প্রত্যাখ্যানের একটি মাঝারি ডিগ্রি প্রদান করে, যা একটি সাধারণ বাণিজ্যিক ভবনে 10/100/1000Base-T ইথারনেটের জন্য যথেষ্ট। যে মুহুর্তে এই তারগুলি চলে একটি শিল্প পরিবেশে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, বড় মোটর, বা ঘন কন্ডুইট চালানোর সাথে পাওয়ার এবং সিগন্যাল তারগুলি একসাথে বহন করে, UTP কার্যকারিতা পরিমাপযোগ্যভাবে হ্রাস পায়। বিট ত্রুটির হার বেড়ে যায়, লিঙ্কের গতি কমে যায় স্বয়ংক্রিয় দরকষাকষিতে, এবং প্যাকেট পুনঃপ্রচার বৃদ্ধি পায়।

শিল্ডেড টুইস্টেড পেয়ার (এসটিপি, এফটিপি, বা এস/এফটিপি আর্কিটেকচারের উপর নির্ভর করে) ঢালের মধ্যে সংকেত ধারণ করে এবং কন্ডাক্টরগুলিতে পৌঁছানোর আগে বাহ্যিকভাবে সংযুক্ত শব্দ প্রত্যাখ্যান করে এই সমস্যাগুলি সমাধান করে। একই 90-মিটার দৌড় যা একটি শিল্প সেটিংয়ে UTP-এর সাথে লড়াই করে গিগাবিট গতিতে নির্ভরযোগ্যভাবে পারফর্ম করে যখন সঠিকভাবে ঢালযুক্ত কেবল ব্যবহার করা হয় — যদি ঢালটি উভয় প্রান্তে মাটির মাটিতে সঠিকভাবে সমাপ্ত হয়।

ঢালযুক্ত তারের প্রয়োজন এমন পরিবেশ

• সার্ভো ড্রাইভ এবং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) সহ উত্পাদন এবং সমাবেশ লাইন 1 kHz স্যুইচিং ফ্রিকোয়েন্সির উপরে কাজ করে
• মেডিকেল ইমেজিং সরঞ্জাম যেখানে এমনকি সেন্সরে কম প্রশস্ততা শব্দ ডায়াগনস্টিক ডেটা বিকৃত করে
• সম্প্রচার এবং অডিও উৎপাদন যেখানে পাওয়ার অবকাঠামো থেকে 60 Hz hum সিগন্যালের গুণমানকে হ্রাস করে
• ইন্সট্রুমেন্টেশন রাসায়নিক উদ্ভিদে চলে যেখানে তারের ট্রে 480V পাওয়ার ফিডের সাথে থার্মোকল সিগন্যাল ওয়্যারিং মিশ্রিত করে
• উচ্চ-ভোল্টেজ ইভি প্ল্যাটফর্মে স্বয়ংচালিত ইলেকট্রনিক্স যেখানে CAN বাস এবং LIN বাস যোগাযোগে হস্তক্ষেপ রোধ করার জন্য ঢালযুক্ত এইচভি তারের প্রয়োজন হয়
• 25G এবং 100G কপার কানেকশন চালিত ডেটা সেন্টার যেখানে প্যাসিভ DAC কেবলগুলি 10^-12-এর নিচে BER লক্ষ্য পূরণের জন্য কার্যকর ঢালের উপর নির্ভর করে

যেখানে Unshielded তারের সঠিক পছন্দ অবশেষ

• পরিষ্কার বৈদ্যুতিক পরিবেশে স্ট্যান্ডার্ড অফিস এবং আবাসিক ইথারনেট 1 Gbps এর নিচে
• অভ্যন্তরীণ ওয়্যারিং ভালভাবে ডিজাইন করা ঢালযুক্ত ঘেরের মধ্যে যেখানে ঘেরটি নিজেই EMC সুরক্ষা প্রদান করে
• কম স্রোতে অ-সমালোচনামূলক ডিসি পাওয়ার বিতরণ যেখানে সঞ্চালিত শব্দ গ্রহণযোগ্য
• সংক্ষিপ্ত সংকেত সৌম্য পরিবেশে 1 মিটারের নিচে চলে যেখানে অর্থপূর্ণ হস্তক্ষেপ নেওয়ার জন্য কাপলিং দৈর্ঘ্য অপর্যাপ্ত

গ্রাউন্ডিং শিল্ডেড ওয়্যার সঠিকভাবে

একটি ঢালযুক্ত তার যা সঠিকভাবে গ্রাউন্ডেড নয় তা সামান্য থেকে কোন সুরক্ষা প্রদান করে। সংগৃহীত হস্তক্ষেপ শক্তি নিষ্কাশনের জন্য ঢালের অবশ্যই মাটির মাটিতে একটি কম-প্রতিবন্ধক পথ থাকতে হবে। ভুল গ্রাউন্ডিং হল সিস্টেমে EMC ব্যর্থতার সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি যেগুলি ঢালযুক্ত কেবল ব্যবহার করে এবং সঠিক পদ্ধতিটি বোঝা ইনস্টলেশনের পরে ব্যয়বহুল সমস্যা সমাধান চক্রকে বাধা দেয়।

বেশিরভাগ সিগন্যাল তারের অ্যাপ্লিকেশনের জন্য, ঢালটি শুধুমাত্র এক প্রান্তে গ্রাউন্ড করা উচিত - সাধারণত উৎস প্রান্তে। এই একক-পয়েন্ট গ্রাউন্ডিং পদ্ধতিটি ঢালের স্রোতকে তারের দৈর্ঘ্য বরাবর প্রবাহিত হতে বাধা দেয়, যা ঢালের উপর একটি ভোল্টেজ প্ররোচিত করে এবং এর উদ্দেশ্যকে হারায়। যখন ঢালটি দীর্ঘ তারের উভয় প্রান্তে গ্রাউন্ড করা হয়, তখন দুটি প্রান্তের মধ্যে স্থল সম্ভাবনার কোনো পার্থক্য — শিল্প সুবিধাগুলিতে একটি সাধারণ ঘটনা যেখানে বিভিন্ন প্যানেলে গ্রাউন্ড বাসগুলি 1-5 V এর মধ্যে আলাদা হতে পারে — ঢালের মধ্য দিয়ে একটি কারেন্ট চালায় যা সরাসরি সংকেত কন্ডাক্টরের উপর শব্দ প্ররোচিত করে।

ব্যতিক্রম হল উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলি প্রায় 1 MHz এর উপরে। এই ফ্রিকোয়েন্সিগুলিতে, একক-পয়েন্ট গ্রাউন্ডটি ঢাল বরাবর একটি কোয়ার্টার-ওয়েভ রেজোন্যান্স তৈরি করে যা আসলে উচ্চ-ফ্রিকোয়েন্সি নয়েজ পিকআপকে আরও খারাপ করতে পারে। RF এবং উচ্চ-গতির ডেটা কেবল শিল্ডগুলি উভয় প্রান্তে এবং একাধিক মধ্যবর্তী পয়েন্টে গ্রাউন্ড করা হয় যাতে ঢালটি তার দৈর্ঘ্য জুড়ে সামঞ্জস্যপূর্ণ সম্ভাবনায় থাকে তা নিশ্চিত করতে। আরএফ ব্যবহারের জন্য সমাক্ষ তারের সবসময় এই কারণে একটি ডবল গ্রাউন্ডেড ঢাল বহন করে।

এড়ানোর জন্য সাধারণ গ্রাউন্ডিং ভুল

• এক বা উভয় প্রান্তে ঢাল সংযোগহীন (ভাসমান) রেখে - এটি একটি বাধার পরিবর্তে ঢালটিকে একটি অ্যান্টেনায় পরিণত করে
• একটি দীর্ঘ পিগটেল সীসার মধ্য দিয়ে গ্রাউন্ডিং - এমনকি একটি 50 মিমি পিগটেল তার পরিমাপযোগ্য ইন্ডাকট্যান্স প্রবর্তন করে যা ঢালের কার্যকারিতা কয়েক শত kHz এর উপরে সীমাবদ্ধ করে
• একটি ডেডিকেটেড শিল্ড গ্রাউন্ড ব্যবহার করা যা মূল সিস্টেম গ্রাউন্ডের সাথে বন্ধন করা হয় না — বিভিন্ন সম্ভাবনার বিচ্ছিন্ন গ্রাউন্ড একই সমস্যা সৃষ্টি করে যেটা একেবারেই নেই
• সংযোগকারীর মাধ্যমে অবিচ্ছিন্ন শিল্ড সংযোগ - একটি ঢালযুক্ত তারের সাথে প্রতিটি সংযোগকারীকে অবশ্যই 360-ডিগ্রি শিল্ড টার্মিনেশন প্রদান করতে হবে, একটি ছোট পিগটেল যোগাযোগ নয়
• একই তারের উপর একক-পয়েন্ট এবং মাল্টিপয়েন্ট গ্রাউন্ডিং মিশ্রিত করা একটি পরিষ্কার ডিজাইনের যুক্তি ছাড়াই চালিত হয় - এটি অপ্রত্যাশিত অনুরণন আচরণ তৈরি করে

ওয়্যার এবং তারের ট্যাপিং কীভাবে প্রতিবন্ধকতা এবং সংকেত গুণমানকে প্রভাবিত করে

তারের উত্পাদনে টেপিং ধাপটি সম্পূর্ণরূপে যান্ত্রিক নয় — এটি সমাপ্ত তারের প্রতিবন্ধকতার বৈশিষ্ট্যগুলিতে সরাসরি বৈদ্যুতিক প্রভাব ফেলে। প্রতিবন্ধকতা নির্ধারণ করে যে একটি তারের প্রতিফলন ছাড়াই উচ্চ-গতির সংকেত কতটা ভালভাবে প্রেরণ করে যা ডেটা নষ্ট করে, এবং টেপ উপাদানের অস্তরক ধ্রুবক হল একটি চলক যা কন্ডাকটরের ব্যাস এবং ব্যবধানের পাশাপাশি প্রতিবন্ধকতা নির্ধারণ করে।

একটি 50-ওহম সমাক্ষ তারের জন্য, কেন্দ্র কন্ডাকটর এবং ঢালের মধ্যে সমস্ত অন্তরক পদার্থের অস্তরক ধ্রুবক — যে কোনও টেপ স্তর সহ — জ্যামিতি গণনার মধ্যে ফ্যাক্টর করা আবশ্যক৷ পলিয়েস্টার ফিল্ম টেপের একটি অস্তরক ধ্রুবক রয়েছে প্রায় 3.2–3.4। PTFE টেপ প্রায় 2.1। একজন তারের ডিজাইনার যিনি কন্ডাক্টরের ব্যাস বা ব্যবধানের পুনঃগণনা না করে টেপ উপাদান পরিবর্তন করেন তিনি এমন একটি তার তৈরি করবেন যা তার লক্ষ্য প্রতিবন্ধকতা পূরণ করে না, যার ফলে সমাপ্ত তারের ক্ষতির ব্যর্থতা ফিরে আসে।

টুইস্টেড পেয়ার ডাটা ক্যাবলে, ওয়্যার এবং ক্যাবল টেপিং স্টেপ প্রতিটি পেয়ারের চারপাশে কার্যকর ডাইলেক্ট্রিক নির্ধারণ করে, যা সরাসরি জোড়ার বৈশিষ্ট্যগত প্রতিবন্ধকতা এবং প্রচারের বেগ নিয়ন্ত্রণ করে। উদাহরণস্বরূপ, ক্যাটাগরি 6A তারের সম্পূর্ণ 500 MHz ফ্রিকোয়েন্সি পরিসরে ±2 ওহমের মধ্যে পৃথক জোড়া প্রতিবন্ধকতা নিয়ন্ত্রণ প্রয়োজন। এই সহনশীলতা অর্জনের জন্য টেপ ধাপের সময় টেপের ধরন, বেধ, টান এবং ওভারল্যাপ শতাংশের উপর সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন। টেপের পুরুত্বের একটি 10% পরিবর্তন উচ্চ ফ্রিকোয়েন্সিতে 1 ওহম পর্যন্ত জোড়া প্রতিবন্ধকতাকে পরিবর্তন করতে পারে, যা সহনশীলতার বাজেটের মধ্যে কিন্তু কাছাকাছি।

প্রচারের বেগ — আলোর গতির শতাংশ হিসাবে প্রকাশ করা হয়, সংক্ষেপে NVP — এছাড়াও টেপ অস্তরক দ্বারা প্রভাবিত হয়। পলিয়েস্টার টেপ সহ একটি তারের PTFE টেপের সাথে একই ডিজাইনের তুলনায় কম NVP থাকে কারণ উচ্চতর অস্তরক ধ্রুবক সংকেত প্রচারকে ধীর করে দেয়। টাইম-ডোমেন রিফ্লোমেট্রি (TDR) পরীক্ষার জন্য এবং কাঠামোগত ক্যাবলিং সিস্টেমে সময়-বিলম্বের ক্ষতিপূরণের জন্য, ইনস্টলারকে কেবল প্রস্তুতকারকের প্রকাশিত NVP মান প্রয়োজন, যা উত্পাদনে ব্যবহৃত নির্দিষ্ট টেপের জন্য দায়ী।

সুনির্দিষ্ট শিল্প অ্যাপ্লিকেশনে শিল্ডেড ওয়্যার

প্রতিটি শিল্প যা ঢালযুক্ত তারের উপর নির্ভর করে পরিবেশগত চ্যালেঞ্জ, সংকেত প্রকার এবং ইনস্টলেশন সীমাবদ্ধতার একটি স্বতন্ত্র সেটের মুখোমুখি হয়। ঢালযুক্ত তারের নির্দিষ্ট এবং ইনস্টল করার পদ্ধতি সেই অনুযায়ী পরিবর্তিত হয় এবং এই পার্থক্যগুলি বোঝার ফলে একটি নতুন ডিজাইনের জন্য সঠিক তারের নির্বাচন করা বা বিদ্যমান ইনস্টলেশনের সমস্যা সমাধান করা সহজ হয়৷

শিল্প অটোমেশন এবং প্রক্রিয়া নিয়ন্ত্রণ

PROFIBUS, PROFINET, DeviceNet, এবং Modbus TCP ফিল্ডবাস নেটওয়ার্কগুলি তাদের নিজ নিজ ভৌত স্তরের মানগুলিতে ঢালযুক্ত কেবল নির্দিষ্ট করে৷ একটি PROFIBUS ইনস্টলেশন, উদাহরণস্বরূপ, 3-20 MHz এ 135-165 ohms বৈশিষ্ট্যযুক্ত প্রতিবন্ধকতা সহ একটি একক পাকানো ঢালযুক্ত জোড়ার জন্য আহ্বান করে। ঢালটি অবশ্যই প্রতিটি কন্ট্রোল প্যানেল এবং ফিল্ড ডিভাইস জংশন বক্সে একটি কম-প্রতিবন্ধক সংযোগের মাধ্যমে গ্রাউন্ড করা উচিত, সাধারণত 360-ডিগ্রি শিল্ড সমাপ্তি প্রদান করে এমন একটি তারের গ্রন্থি দিয়ে অর্জন করা হয়। 150-200টি ওয়েল্ডিং রোবট সহ একটি সাধারণ স্বয়ংচালিত বডি শপে, ভুলভাবে ঢালাই করা ফিল্ডবাস কেবল যোগাযোগ ত্রুটির একক সবচেয়ে সাধারণ কারণ। যা উৎপাদন লাইন বন্ধ করে দেয়।

চিকিৎসা ও স্বাস্থ্যসেবা সরঞ্জাম

ইসিজি লিডস, ইইজি ইলেক্ট্রোড কেবল, এবং আল্ট্রাসাউন্ড ট্রান্সডুসার সংযোগের জন্য ঢালযুক্ত তারের প্রয়োজন হয়, কিন্তু মেডিকেল কেবল ডিজাইন মৌলিক ইএমআই প্রত্যাখ্যানের বাইরে প্রয়োজনীয়তা যোগ করে। তারের অবশ্যই রোগী এবং মাটির মধ্যে উল্লেখযোগ্য ক্যাপ্যাসিট্যান্স প্রবর্তন করা উচিত নয় (রোগীর নিরাপত্তা বিচ্ছিন্নতার জন্য), শত শত কয়েলিং চক্রের পরেও নমনীয় থাকতে হবে এবং আক্রমণাত্মক রাসায়নিক এজেন্টগুলির সাথে বারবার নির্বীজন সহ্য করতে হবে। অনেক মেডিক্যাল সিগন্যাল কেবল ত্রি-অক্ষীয় নির্মাণ ব্যবহার করে — একটি কেন্দ্র পরিবাহী, একটি অভ্যন্তরীণ ঢাল এবং একটি বাইরের ঢাল — যেখানে অভ্যন্তরীণ ঢালটি ক্যাপাসিটিভ সংকেত লোডিং দূর করতে কেন্দ্র কন্ডাকটরের মতো একই সম্ভাবনার দিকে সক্রিয়ভাবে চালিত হয়। চালিত বা সক্রিয় শিল্ডিং নামে পরিচিত এই কৌশলটি তারের 2-3 মিটার দৈর্ঘ্যেরও খুব কম কার্যকর ক্যাপাসিট্যান্স থাকতে দেয়।

মহাকাশ এবং প্রতিরক্ষা

MIL-DTL-27500 এবং MIL-DTL-17 মহাকাশ প্ল্যাটফর্মে ব্যবহৃত শিল্ডেড তারের নিয়ন্ত্রণ করে। এই মানগুলি তারের সমাবেশের টেপিং ধাপে PTFE টেপকে বাধ্যতামূলক করে কারণ PTFE-এর তাপমাত্রা রেটিং -65°C থেকে 260°C বায়ুবাহিত পরিবেশের সম্পূর্ণ পরিসরকে কভার করে। এভিওনিক্স ওয়্যারিং এর জন্য সুরক্ষা প্রয়োজনীয়তাগুলি বজ্রপাতের পরোক্ষ প্রভাবগুলিকেও সম্বোধন করে — একটি উচ্চ-উচ্চতাযুক্ত বিমান একটি 200 kA বাজ স্ট্রাইক অনুভব করতে পারে যা পুরো এয়ারফ্রেম জুড়ে তারের সংযোগের সাথে যুক্ত হয়। অ্যাভিওনিক্স বান্ডেলগুলিতে শিল্ডেড তারকে অবশ্যই 1% এর কম সংযুক্ত শক্তি অভ্যন্তরীণ পরিবাহীতে স্থানান্তর করতে হবে, যা খুব কম স্থানান্তর প্রতিবন্ধকতা লক্ষ্য নির্ধারণ করে। ঢাল প্রয়োগ করার আগে 100% কভারেজ যাচাইকরণের সাথে এই সমাবেশগুলিতে তার এবং তারের টেপিং কঠোর প্রক্রিয়া নিয়ন্ত্রণে করা হয়।

অডিও এবং সম্প্রচার

পেশাদার ভারসাম্যপূর্ণ অডিও কেবল একটি সর্পিল বা বিনুনিযুক্ত ঢাল দ্বারা বেষ্টিত এক জোড়া কন্ডাক্টর ব্যবহার করে। ভারসাম্যপূর্ণ ডিফারেনশিয়াল সিগন্যাল সাধারণ-মোডের শব্দকে প্রত্যাখ্যান করে যা উভয় কন্ডাক্টরে সমানভাবে প্রদর্শিত হয় — আলোর পরিকাঠামো থেকে 60 Hz hum, HVAC সিস্টেম এবং সমান্তরালে চলমান পাওয়ার ওয়্যারিং সহ। ঢাল শব্দের উত্সগুলির জন্য একটি অতিরিক্ত বাধা প্রদান করে যা অন্যথায় একটি সাধারণ-মোড সংকেত হিসাবে প্রদর্শিত হবে। ব্রডকাস্ট স্টুডিওগুলিতে যেখানে শত শত অডিও ফিডগুলি দীর্ঘ দূরত্বে সমান্তরালভাবে চলে, সেখানে সুষম ওয়্যারিং এবং শিল্ডিংয়ের সংমিশ্রণই গ্রাউন্ড লুপগুলিকে বিবর্ধিত না করে পরিষ্কার সংকেত সংক্রমণের অনুমতি দেয়৷ উদাহরণস্বরূপ, স্ট্যান্ডার্ড মাইক্রোফোন কেবল -90 dBu-এর নিচে নয়েজ ফ্লোরে 50 মিটারের বেশি রানের উপর সিগন্যালের অখণ্ডতা বজায় রাখে।

চিহ্ন এবং নির্মাণ দ্বারা একটি শিল্ডেড তারকে কীভাবে সনাক্ত করা যায়

একটি তারের পরিদর্শন করার সময়, বেশ কয়েকটি ভিজ্যুয়াল এবং মুদ্রণ সূচক নিশ্চিত করে যে এটি ঢালযুক্ত কিনা এবং ব্যবহৃত ঢালের ধরন বর্ণনা করে। প্রতিস্থাপন তারের সোর্সিং বা ইনস্টল করা তারের স্পেসিফিকেশন পূরণ করে কিনা তা যাচাই করার সময় এই চিহ্নগুলি বোঝা সময় বাঁচায়।

কেবল জ্যাকেট প্রিন্টিংয়ে সাধারণত একটি উপাধি কোড থাকে যা ঢালের ধরন সনাক্ত করে। সাধারণ উপাধিগুলি IEC 60228 এবং UL নামকরণের নিয়ম অনুসরণ করে:

• F/UTP — সামগ্রিক ফয়েল ঢাল, ভিতরে unshielded পেঁচানো জোড়া. ক্যাট 5e এবং ক্যাট 6 শিল্ডেড ইনস্টলেশনে সাধারণ।
• U/FTP — কোনো সামগ্রিক ঢাল নেই, স্বতন্ত্র ফয়েল-ঢালযুক্ত টুইস্টেড জোড়া। ক্যাট 6এ এবং ক্যাট 7 এ ব্যবহার করা হয়েছে জোড়ার মধ্যে ক্রসস্টাল কমাতে।
• এস/এফটিপি — বিনুনি সামগ্রিক ঢাল প্লাস পৃথক ফয়েল-ঢাল জোড়া. ক্যাট 7 এবং ক্যাট 8 অ্যাপ্লিকেশনের জন্য সর্বোচ্চ কর্মক্ষমতা।
• SY, CY, YCY — ইস্পাত তারের আর্মারিং এবং/অথবা তামার বিনুনি ঢাল সহ স্ক্রীন করা পাওয়ার এবং কন্ট্রোল তারের জন্য ইউরোপীয় পদবী কোড।
• আরজি (রেডিও গাইড) - সমাক্ষ তারের মনোনীত করে। নির্দিষ্ট RG নম্বর (RG-58, RG-6, RG-213) মূল MIL-C-17 স্পেসিফিকেশনে সংজ্ঞায়িত ঢালের ধরন এবং নির্মাণকে বোঝায়।

শারীরিকভাবে একটি তারের ক্রস-সেকশনে কাটা সরাসরি ঢাল স্তর প্রকাশ করে। একটি ফয়েল ঢাল বাইরের জ্যাকেটের নীচে একটি উজ্জ্বল, প্রতিফলিত ধাতব স্তর হিসাবে প্রদর্শিত হয়, সাধারণত এটির পাশে একটি ড্রেন তারের সাথে চলমান। একটি বিনুনিযুক্ত ঢাল একটি দৃশ্যমান বোনা তারের প্যাটার্ন দেখায়। উভয় উপস্থিত থাকলে, তারের একটি সমন্বয় ঢাল ব্যবহার করে। ওয়্যার এবং ক্যাবল টেপিং লেয়ার, যদি উপস্থিত থাকে, ঢাল স্তরের ভিতরে অবিলম্বে একটি মসৃণ ফিল্ম মোড়ানো হিসাবে প্রদর্শিত হয় — প্রায়ই পলিয়েস্টার টেপের জন্য স্বচ্ছ বা অফ-হোয়াইট, অথবা পৃথক জোড়া ফয়েল টেপ মোড়ানোর জন্য রূপালী রঙের।

আপনার আবেদনের জন্য ডান শিল্ডেড ওয়্যার নির্বাচন করা

ঢালযুক্ত তারের সঠিকভাবে উল্লেখ করার জন্য উপলব্ধ সর্বোচ্চ শিল্ডিং কভারেজ বেছে নেওয়ার চেয়ে আরও বেশি কিছু জড়িত। অতিরিক্ত নির্দিষ্টকরণ তারের খরচ, ব্যাস, ওজন এবং ইনস্টলেশনের সময় বাড়ায়। কম-নির্দিষ্টকরণ সিস্টেমকে হস্তক্ষেপের জন্য দুর্বল করে দেয়। একটি কাঠামোগত নির্বাচন প্রক্রিয়া প্রকৃত হস্তক্ষেপের পরিবেশ, সংকেতের ধরন, ফ্রিকোয়েন্সি পরিসীমা, যান্ত্রিক প্রয়োজনীয়তা এবং ইনস্টলেশন সীমাবদ্ধতার জন্য দায়ী।

পরিবেশে হস্তক্ষেপের উত্সগুলি চিহ্নিত করে শুরু করুন। 8 kHz এ একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সুইচিং কয়েকশ kHz পর্যন্ত হারমোনিক্স তৈরি করে, যা সেই ফ্রিকোয়েন্সি পরিসরে কম স্থানান্তর প্রতিবন্ধকতা সহ একটি ফয়েল বা ব্রেড শিল্ডের জন্য আহ্বান করে। কাছাকাছি একটি রেডিও ট্রান্সমিটার বা রাডার ইনস্টলেশন 30 MHz এর উপরে হস্তক্ষেপ তৈরি করে, যেখানে ফয়েল কভারেজ বিনুনি কোণের চেয়ে বেশি গুরুত্বপূর্ণ। যদি উভয় প্রকারের হস্তক্ষেপ উপস্থিত থাকে, একটি সংমিশ্রণ ঢাল সঠিক সূচনা বিন্দু।

তারের ফ্লেক্স লাইফের প্রয়োজনীয়তা প্রায়শই ফয়েল এবং বিনুনির মধ্যে নির্ধারক ফ্যাক্টর। তুলনামূলকভাবে কয়েকটি ফ্লেক্স চক্রের পরে ফয়েল শিল্ড ফাটল এবং ফাঁক তৈরি করে — সাধারণত গতিশীল অ্যাপ্লিকেশনে 10,000-এর কম। বিনুনিযুক্ত ঢালগুলি কভারেজ অর্থপূর্ণভাবে হ্রাস পাওয়ার আগে কয়েক হাজার ফ্লেক্স চক্র বজায় রাখতে পারে। সর্পিল ঢাল লক্ষ লক্ষ ফ্লেক্স চক্র বজায় রাখতে পারে কিন্তু কম উচ্চ-ফ্রিকোয়েন্সি শিল্ডিং কার্যকারিতা সহ। পরিষেবাতে প্রত্যাশিত ফ্লেক্স চক্রের সাথে ঢালের ধরন মেলানো অকাল তারের ব্যর্থতা রোধ করে যা অন্যথায় বিরতিহীন শিল্ডিং অবক্ষয় এবং অপ্রত্যাশিত সংকেত মানের সমস্যা হিসাবে প্রদর্শিত হবে।

তাপমাত্রার রেটিং অবশ্যই অপারেটিং পরিবেশ এবং যেকোনো স্বল্পমেয়াদী ভ্রমণ উভয়কেই অন্তর্ভুক্ত করতে হবে। 75 ডিগ্রি সেলসিয়াস অপারেটিং তাপমাত্রার জন্য রেট করা একটি তারের তাপ উত্সের কাছাকাছি ইনস্টলেশনের জন্য উপযুক্ত নয় যা উৎপাদন চক্রের সময় 90 ডিগ্রি সেলসিয়াসে শীর্ষে থাকে, এমনকি যদি 90 ডিগ্রি সেলসিয়াস শুধুমাত্র অল্প সময়ের জন্য পৌঁছানো হয়। তার এবং তারের টেপিং ধাপে ব্যবহৃত টেপ উপাদানটি প্রায়শই তাপমাত্রা রেটিং-এর জন্য সীমাবদ্ধ উপাদান - পলিয়েস্টার টেপ 125°C পর্যন্ত পরিচালনা করে, যখন PTFE টেপ উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য 260°C পর্যন্ত পরিসীমা প্রসারিত করে।

অবশেষে, একটি তারের নির্বাচন চূড়ান্ত করার আগে সমাপ্তি পদ্ধতি নিশ্চিত করুন। একটি বিনুনিযুক্ত ঢালের জন্য একটি ব্যাকশেল বা কেবল গ্রন্থি প্রয়োজন যা পরিধিযুক্ত ঢালের যোগাযোগ প্রদান করে - একটি বেণী নয়। একটি ড্রেন তারের সাথে একটি ফয়েল শিল্ডের জন্য একটি সংযোগকারী প্রয়োজন যা ড্রেন তারের পিন অ্যাসাইনমেন্টকে মিটমাট করে। ভুল পরিসমাপ্তি পদ্ধতির সাথে একটি তারের ইনস্টল করা শিল্ডিংটিকে অনেকাংশে অকার্যকর করে তোলে তা নির্বিশেষে তারের নিজেই নির্দিষ্ট করা হয়েছে।
