উপাদান

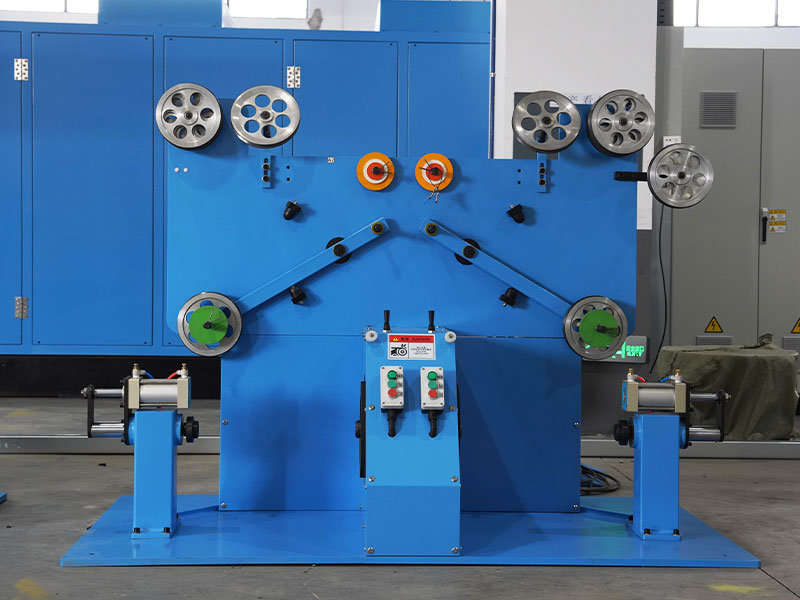

● পে-অফ স্ট্যান্ড
● তারের ঘনত্ব
● ধ্রুবক টান অনুদৈর্ঘ্য টেপ maching - ঐচ্ছিক

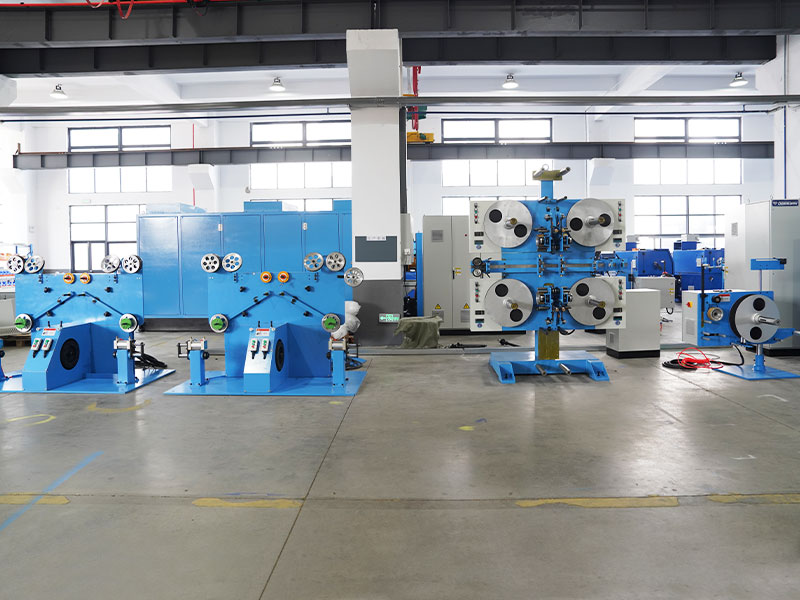

● চার-মাথা অনুদৈর্ঘ্য টেপিং মেশিন - ঐচ্ছিক
● কেন্দ্রীয় ঘূর্ণায়মান টেপিং মেশিন - ঐচ্ছিক
● ডুয়াল-হুইল মাল্টি-গ্রুভ রোটেশনাল ক্যাপস্ট্যান

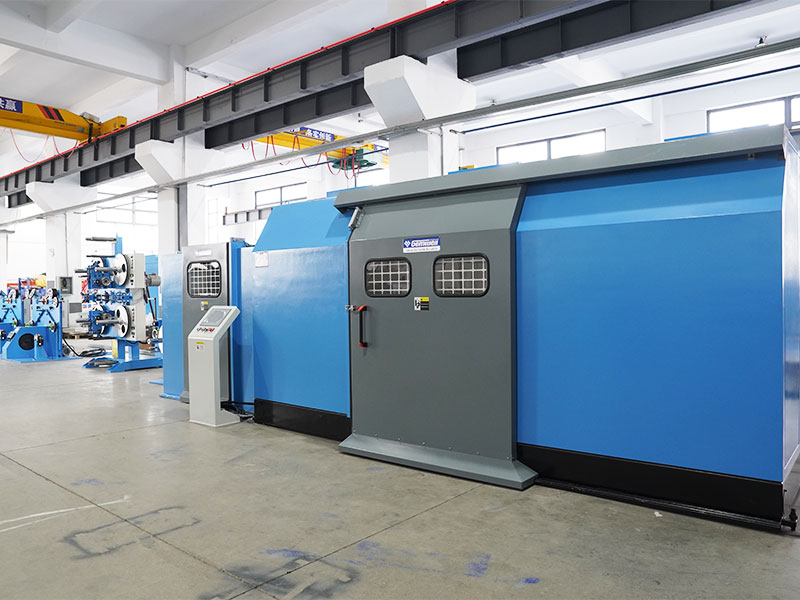

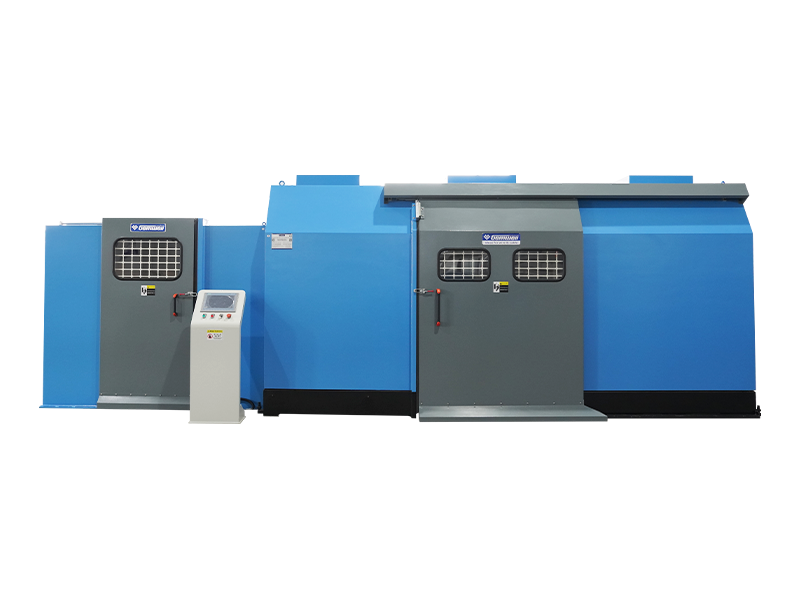

● লাইট-ডিউটি ইন্টিগ্রেটেড টাইপ ক্যান্টিলিভার সিঙ্গেল টুইস্টিং মেশিন (বহিরাগত ক্যাপস্টান এবং সক্রিয় টেক-আপ)
● কন্ট্রোল সিস্টেম
● পেরিফেরাল অক্জিলিয়ারী সরঞ্জাম কাস্টমাইজ করা যেতে পারে
প্রযুক্তিগত বিশেষ উল্লেখ
| প্রধান প্রযুক্তিগত পরামিতি | 800 প্রকার | 1000 প্রকার |
| উপযুক্ত তারের ধরন | প্রধানত UTP, FTP এবং অন্যান্য মাল্টি কোর তারের আটকে থাকা তারের জন্য উপযুক্ত, এছাড়াও ছোট-আকারের উচ্চ-ফ্রিকোয়েন্সি তার, ড্র্যাগ চেইন তার, নিয়ন্ত্রণ তার এবং অন্যান্য তারের স্ট্র্যান্ডিংয়ের জন্য। |
| কোর তারের স্পেসিফিকেশন | Ø1.5-3.0 |
| আটকে থাকা তারের বাইরের ব্যাস | Ø4-9 |
| পে-অফ স্পেসিফিকেশন | 400-500 | 400-630 |
| পে-অফ প্রকার | এটি বিভিন্ন পাওয়ার বা প্যাসিভ পে-অফ স্ট্যান্ডের সাথে কনফিগার করা যেতে পারে যেমন শ্যাফ্ট টাইপ, শ্যাফটলেস টাইপ, ব্যাক টুইস্ট টাইপ ইত্যাদি |
| টেক আপ স্পেসিফিকেশন | 800x600 | 1000x750 |
| কয়েলের ভিতরের গর্ত | Ø80 | Ø127 |

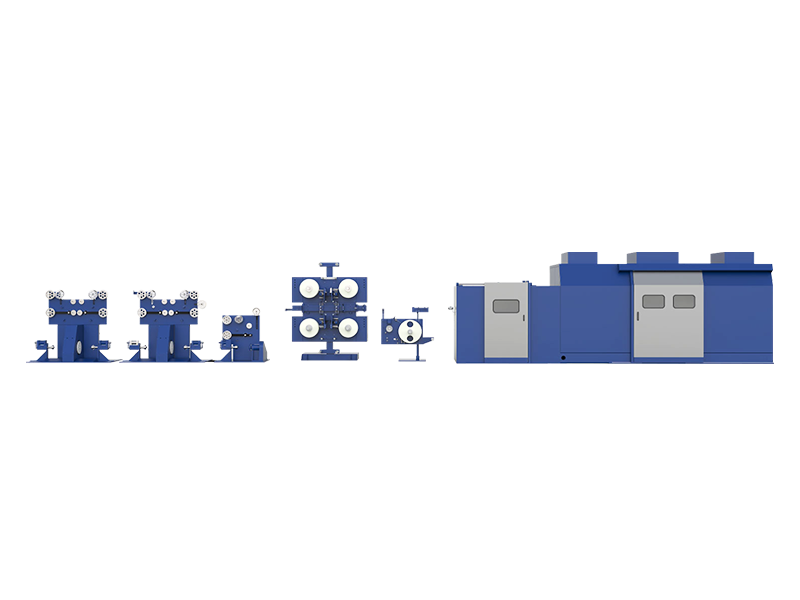

| সামগ্রিক মেশিন গঠন | একটি অক্ষ হিসাবে একক টুইস্ট প্রধান মডেলের কেন্দ্র লাইন নিন, পে-অফ থেকে টেক-আপ পর্যন্ত উত্পাদন লাইন বিভক্ত ধরনের কাঠামোতে রৈখিকভাবে বিতরণ করা হয়। |
| স্ট্র্যান্ডিং ডাই | ছাঁচটি তারের ঘনত্বের পিছনে ছাঁচের গর্তে স্থির করা হয়েছে, একটি আদর্শ ছাঁচের বাইরের ব্যাস 25। |
| ব্যাক টুইস্ট পদ্ধতি | স্ট্যান্ডার্ড কনফিগারেশনে ব্যাক-টুইস্ট ফাংশন নেই, তবে ক্যাবলিংয়ের সময় টর্শন মুক্ত এবং নমনীয়তা অর্জনের জন্য একটি ব্যাক-টুইস্ট পে-অফ কাস্টমাইজ করা যেতে পারে। |
| পিছনের মোচড়ের অনুপাত | স্ট্যান্ডার্ড কনফিগারেশনে পিছনের মোচড়ের অনুপাত নেই এবং পণ্যটির অভ্যন্তরীণ চাপ রয়েছে। একটি ব্যাক-টুইস্ট পে-অফ 0% থেকে 120% পর্যন্ত ব্যাক-টুইস্ট অনুপাতের সাথে কাস্টমাইজ করা যেতে পারে |
| স্ট্র্যান্ডিং দিক | S/Z |
| একক মোচড় মেশিন ঘূর্ণন গতি | MAX800RPM | MAX700RPM |
| তারের গতি পরিসীমা | 30-150 |
| তারের পেঁচানো পিচ | 50-300 |
| পিচ নির্ভুলতা | একটি ধ্রুবক গতিতে কাজ করার সময়, পিচের সঠিকতা ±1.5 মিমি এর মধ্যে থাকে। শুরু/স্টপ প্রক্রিয়া চলাকালীন, পিচের নির্ভুলতা ±3 মিমি-এর মধ্যে থাকে। |
| ক্যান্টিলিভার উপাদান | লাইটওয়েট এবং কম বায়ু প্রতিরোধের অ্যালুমিনিয়াম খাদ নলাকার সর্পিল আর্ম গঠন. |
| ক্যান্টিলিভার পাওয়ার | 30KW | 45KW |
| প্রধান ইঞ্জিন ব্রেক | হাইড্রোলিক ডিস্ক ব্রেক |
| ক্যাপস্টান প্রকার | একক-খাঁজ ডবল-হুইল ক্যাপস্টান। ঘূর্ণায়মান বডি এবং মেইনফ্রেম তারের টাকু সরাসরি টায়ার নমনীয় কাপলিং এর মাধ্যমে সংযুক্ত। ক্যাপস্টান চাকা একটি নির্দিষ্ট চাকা, এবং বাহ্যিক মোটর শক্তি যান্ত্রিক কাঠামোর মাধ্যমে ক্যাপস্ট্যান চাকার ঘূর্ণন চালায়। চালিত চাকা একটি মুক্ত চাকা, লিনিয়ার রেসিপ্রোকেটিং গতিতে সক্ষম। বাহ্যিক সার্ভো মোটর যান্ত্রিক সংক্রমণের মাধ্যমে চালিত চাকায় ধ্রুবক টান প্রেরণ করে। |
| ক্যাপস্টান চাকা ব্যাস | Ø320 |
| ক্যাপস্টান শক্তি | 7.5KW |
| চালিত চাকা টান মোটর | 3.7KW সার্ভো মোটর |
| হোস্ট রিল উত্তোলন | হাইড্রোলিক প্যালেট বৈদ্যুতিক উত্তোলন |
| রিল শক্ত করার পদ্ধতি | শীর্ষ শঙ্কু বাদাম টাইট আপ রিল |
| রিল লোডিং ওজন | MAX600KG | MAX1000KG |
| টেক আপ রিল শক্তি | 30KW | 45KW |
| টেক আপ তারের অবস্থান ব্যবস্থা | 1.5KW |
| পে-অফ উপাদান রান আউট সনাক্তকরণ | অ্যালার্ম এবং স্বয়ংক্রিয় স্টপ যখন কোর ওয়্যারটি ফুরিয়ে যায়/এলার্ম এবং তারটি ভেঙে গেলে স্বয়ংক্রিয় স্টপ। |
| পে-অফ টেনশনের ধরন | স্ট্যান্ডার্ড হ'ল ওজন ব্লকগুলি সরানো বা যুক্ত/সরিয়ে টেনশন সামঞ্জস্য করা এবং এটি একটি সার্ভো মোটর ব্যবহার করে টেনশন সামঞ্জস্য করতেও কাস্টমাইজ করা যেতে পারে। |
| টেক আপ টেনশন টাইপ | রোটারি ক্যাপস্টানের চালিত চাকা এবং টেনশন সার্ভো মোটর বেল্ট ট্রান্সমিশনের মাধ্যমে উত্তেজনা তৈরি করে। চালিত চাকা তারের স্থানচ্যুতি দ্বারা টানা হলে একটি ভোল্টেজ সংকেত দেয় এবং টেক-আপ মোটরের পিআইডি গতি নিয়ন্ত্রণ করে এবং প্রতিক্রিয়া পাঠায়। |
| ট্যাপিং উপাদান | AL, MYLAR, তুলো টেপ, অ বোনা ফ্যাব্রিক |
| একটি টেপ রিলের বাইরের ব্যাস | MAXØ400 |
| টেপ প্রস্থ | 5-35 মিমি |
| টেপ রিলের গর্ত | 50.8/76 সার্বজনীন |
| ট্যাপিং পাওয়ার | 2.2KW |
| টেপিং গতি | MAX1800RPM |
| ট্যাপিং টেনশন ইউনিট | ম্যাগনেটিক পাউডার ক্লাচ ব্যবহার করার জন্য স্ট্যান্ডার্ড, হিস্টেরেসিস ক্লাচ কাস্টমাইজ করা যেতে পারে। |
| ট্যাপিং স্ট্রিপ স্টোরেজ দৈর্ঘ্য | 400mm, তারের কাটা ছাড়া ফালা পরিবর্তন. |
| ফালা ভাঙ্গা পরিদর্শন | স্বয়ংক্রিয় স্টপ যখন ফালা নিঃশেষিত এবং ভাঙ্গা প্রায় |
| ওভারল্যাপ হার | 0-50%, প্রোগ্রাম সেটিং |
| অনুদৈর্ঘ্য টেপিং টান ইউনিট | ম্যাগনেটিক পাউডার ক্লাচ ব্যবহার করার জন্য স্ট্যান্ডার্ড, হিস্টেরেসিস ক্লাচ কাস্টমাইজ করা যেতে পারে। |
| অনুদৈর্ঘ্য টেপিং ছাঁচ | সীম মোড়ানো টিউব অন্যান্য ধরনের কাস্টমাইজ করা যাবে. |
| টান প্রদর্শন | স্ট্যান্ডার্ড টেনশন ডিসপ্লে ছাড়াই। কমিউনিকেশন টাইপ ডিজিটাল প্রেসার সেন্সর, টেনশন ওভাররান অ্যালার্ম এবং স্বয়ংক্রিয় শাটডাউন কাস্টমাইজ করা যায়। |
| সূত্র ব্যবস্থাপনা | একটি কাস্টম ফর্মুলেশন ম্যানেজমেন্ট সিস্টেম টেনশন, তাপমাত্রা, বহির্মুখী ব্যাস, পিচ, এস/জেড, লাইন ঘুরার দূরত্ব এবং ব্যারোমেট্রিক চাপের মতো ডেটা সক্ষম করে যাতে পিএলসিতে ফিড করা যায়, ডিজিটাল উত্পাদনের জন্য ডেটা সংগ্রহ এবং আমদানি সমর্থন করে। |
| নিরাপত্তা সুরক্ষা | স্বয়ংক্রিয় সনাক্তকরণ এবং তাপমাত্রা / কম্পন / গোলমাল / চাপের পূর্বাভাস CE/CSA/UL স্ট্যান্ডার্ড ডিজাইন অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
| স্পার্ক সনাক্তকরণ | স্পার্ক পরীক্ষক কাস্টমাইজ করা যেতে পারে। |
| শক্তি মান | স্ট্যান্ডার্ড হল 3-ফেজ 380V/50Hz এবং পাওয়ার সাপ্লাই বিভিন্ন দেশ এবং অঞ্চলের জন্য কাস্টমাইজ করা যেতে পারে৷ |
পণ্য বৈশিষ্ট্য
● দক্ষ গতি: একক বাঁকানো ক্যান্টিলিভারটি স্থির এবং গতিশীল ভারসাম্য পরীক্ষা এবং ক্রমাঙ্কনের শিকার হয়, যার ফলে কম কম্পন এবং কম শব্দ হয়। প্রধান টাকুটি তাপ উৎপন্ন না করে ক্রমাগত উচ্চ গতিতে কাজ করে, দক্ষ গতির নিশ্চয়তা দেয়।
● সঠিক পিচ: বাহ্যিক ঘূর্ণায়মান ক্যাপস্ট্যানটি তারের চলাচলের একাধিক স্ট্র্যান্ডকে চালিত করে, প্রধান মোচড়ের মেশিনের আগে একটি সঠিক এবং স্থিতিশীল পিচ তৈরি করে। ক্যাপস্টান চাকার ধ্রুবক নীচের ব্যাস এবং অন্যান্য হস্তক্ষেপকারী কারণগুলির অনুপস্থিতির কারণে, পিচটি সুনির্দিষ্ট এবং স্থিতিশীল থাকে।
● স্থিতিশীল উত্তেজনা: সার্ভো মোটর দ্বারা আউটপুট করা টর্ক ঘূর্ণায়মান ক্যাপস্টানের চালিত চাকায় প্রেরণ করা হয় এবং টেক-আপ টেনশনটি খালি থেকে পুরো রিলে ধ্রুবক রাখা হয়, যাতে লোড করা রিলের আকারের কারণে সমাপ্ত তারের ক্ষতি না হয়।
● দক্ষ তারের বিন্যাস: তারের বিন্যাস প্রক্রিয়াটি একটি বাক্স-আকৃতির কাঠামো গ্রহণ করে, যেখানে তারের রিলটি তারের টেক-আপ বক্সের সাথে একটি সরল রেখায় সামনে পিছনে চলে যায়, একটি সুন্দরভাবে সংগঠিত তারের ব্যবস্থা নিশ্চিত করে।
● কম নমন: ক্যাপস্ট্যান রোলার এবং তারের গাইড চাকার নকশা একটি বড় ব্যাস গ্রহণ করে, তারের নমন হ্রাস করে এবং পিচের ক্ষতি এড়ায়।
● সহজতর অপারেশন: মেশিন বেস বাধা-মুক্ত, কোনো ক্রলিং র্যাম্প ছাড়াই। তারের স্পুলগুলি সরাসরি মেশিনে লোড এবং আনলোড করার জন্য ধাক্কা দেওয়া যেতে পারে, যা অপারেশনটিকে সহজ করে তোলে।
● বুদ্ধিমান: রেসিপি ব্যবস্থাপনা, এসওপি রেসিপিগুলির এক-ক্লিক পুনরুদ্ধার, স্টার্ট-আপের জন্য এক-ক্লিক প্রস্তুতি এবং এক-ক্লিক সক্রিয়করণের অনুমতি দেয়; টুইস্ট পিচ এবং টর্ক রিটার্নের উপর গতিশীল প্রতিক্রিয়া প্রদান করা হয়, ত্রুটি সনাক্তকরণ, তারের ভাঙা সনাক্তকরণ, মিটার-টু-শাটডাউন, বুদ্ধিমান নিয়ন্ত্রণ।
● সহজ রক্ষণাবেক্ষণ: চীনের বাইরের গ্রাহকরা Profinet বাস নিয়ন্ত্রণের ব্যবহার কাস্টমাইজ করতে পারেন, যা দ্রুত এবং কম-হস্তক্ষেপ সংকেত সংক্রমণ নিশ্চিত করে। যতক্ষণ না কোনো দেশে বা অঞ্চলে একটি যোগাযোগ নেটওয়ার্ক থাকে, দূরবর্তী ত্রুটি সনাক্তকরণ, সমস্যা সমাধান এবং রক্ষণাবেক্ষণ পরিষেবাগুলি দ্রুত প্রয়োগ করা যেতে পারে৷
