নেটওয়ার্ক ক্যাবলের জন্য ইন্টিগ্রেটেড টাইপ ট্রিপল পিচ পেয়ার টুইস্টিং মেশিন Manufacturers

তালিকা ফিরে
নেটওয়ার্ক ক্যাবলের জন্য ট্রিপল পিচ পেয়ার টুইস্টিং মেশিন

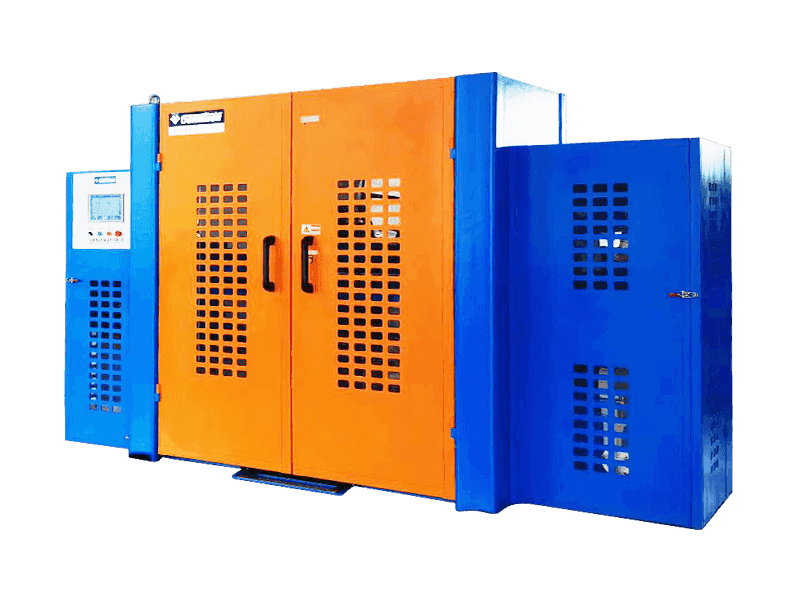

নেটওয়ার্ক ক্যাবলের জন্য ইন্টিগ্রেটেড টাইপ ট্রিপল পিচ পেয়ার টুইস্টিং মেশিন

ট্রিপল টুইস্টিং মেশিন তিনটি ফাংশন উপলব্ধি করতে পারে: একক মোচড়, পিছনে মোচড়, এবং জোড়া মোচড়। পুরো মেশিনে ব্যাক টুইস্ট পে অফ এবং পেয়ার টুইস্টিং অংশের জন্য একটি একক মোচড়ানো অংশ রয়েছে। পে-অফ অংশ এবং টেক-আপ অংশ স্থান বাঁচাতে উপরের এবং নীচের স্তরগুলি স্তুপীকৃত সহ একটি সমন্বিত নকশা গ্রহণ করে। ব্যাক টুইস্ট পে অফের বাহ্যিক এবং অভ্যন্তরীণ পে-অফ অংশ রয়েছে। বাহ্যিক পে-অফটি ঘূর্ণন কোণ ধনুকের মাধ্যমে ঘূর্ণন কেন্দ্র থেকে বিচ্যুত তার-স্ট্রেন্ডেড ডাই-এর গর্তে নিয়ে যায় এবং অভ্যন্তরীণ পে-অফ সরাসরি কোণ ধনুকের মধ্য দিয়ে না গিয়ে ঘূর্ণন কেন্দ্র থেকে বিচ্যুত ওয়্যার-স্ট্র্যান্ডেড ডাই-এর প্রতিসম দিকের অন্য একটি গর্তের দিকে নিয়ে যায়। ঘূর্ণায়মান কোণ ধনুক তারের-স্ট্রেন্ডেড ডাইকে ঘোরানোর জন্য চালিত করে যাতে দুটি মূল তার একটি একক পিচে 100% ব্যাক টুইস্ট পে-অফ দিয়ে পেঁচানো হয় যাতে প্রথম পিচ তৈরি হয়। পেঁচানো তারগুলি তারপর ট্রিপল টুইস্টিং ফাংশন অর্জনের জন্য মোচড়ের দ্বিতীয় এবং তৃতীয় বার মোচড়ের ধনুকে প্রবেশ করে। ট্রিপল টুইস্টিং মেশিনের উচ্চ দক্ষতা এবং নির্ভুল পিচ রয়েছে এবং এটি CAT5/CAT5E/CAT6 নেটওয়ার্ক কোর ওয়্যার মোচড়ানো প্রক্রিয়ার জন্য খুবই উপযুক্ত৷

তদন্ত +
PREV：কোনো আগের পণ্য নেই
পরবর্তী：পরবর্তী পণ্য নেই
Product Details

উপাদান

● Ø500 পোর্টাল ক্র্যাডল শ্যাফটলেস অ্যাক্টিভ পে-অফ স্ট্র্যান্ডিং বো 1 ইউনিটের ভিতরে
● Ø500 খাদবিহীন সক্রিয় পে-অফ স্ট্র্যান্ডিং বো 1 ইউনিটের বাইরে
● Ø500 ডবল পিচ ধ্রুবক টান জোড়া টুইস্টার 1 ইউনিট
● কন্ট্রোল সিস্টেম 1 ইউনিট
● পেরিফেরাল অক্জিলিয়ারী সরঞ্জাম কাস্টমাইজ করা যেতে পারে.


প্রযুক্তিগত বিশেষ উল্লেখ

বেতন বন্ধ কাঠামো পোর্টাল ক্র্যাডলের এক মাথা শ্যাফটলেস অ্যাক্টিভ পে-অফ স্ট্র্যান্ডিং বো-এর ভিতরে স্ট্র্যান্ডিং বো-এর বাইরে শ্যাফটলেস অ্যাক্টিভ পে-অফের এক মাথা
টেক আপ গঠন অনুভূমিক পোর্টাল ক্র্যাডল শ্যাফটলেস টেক-আপ, স্ট্র্যান্ডিং বো ডবল পিচ জোড়া মোচড়।

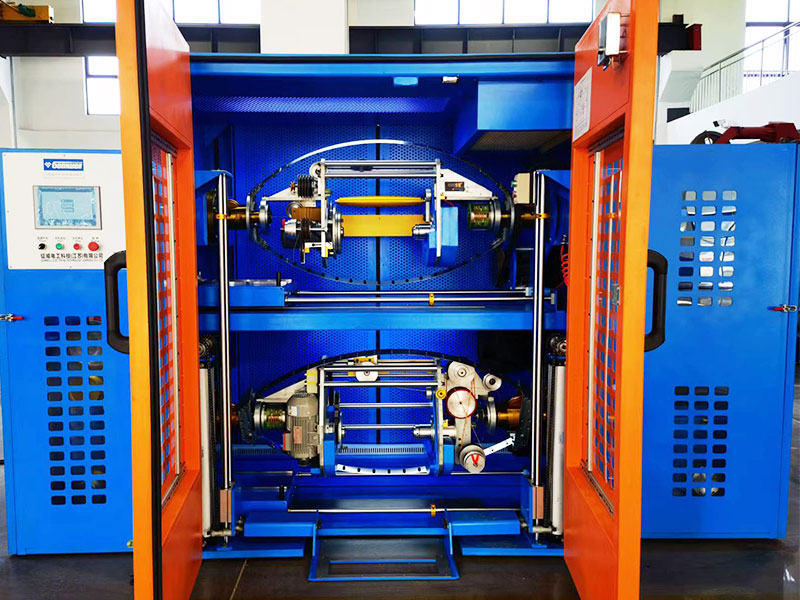

সামগ্রিক মেশিন গঠন সমন্বিত উপরের এবং নিম্ন কাঠামো। গ্যান্ট্রি ক্রেবল শ্যাফ্টলেস অ্যাক্টিভ পে-অফ ইন্টেগটেড মেশিনের উপরের অংশে স্থাপন করা হয়। শাফলেস সক্রিয় পে-অফ ডান অংশে স্থাপন করা হয়। স্ট্র্যান্ডিং টেক-আপটি ইন্টিগ্রেটেড মেশিনের নীচের অংশে স্থাপন করা হয়।
উপযুক্ত তারের ধরন প্রধানত LAN CABLE CAT5, CAT5E, CAT6A, ইত্যাদির জন্য ব্যবহৃত হয়।
কোর তারের স্পেসিফিকেশন পরিসীমা: Ø0.6-1.2 মিমি, এই সীমার বাইরে, কাস্টমাইজ করা যেতে পারে
আটকে থাকা তারের বাইরের ব্যাস পরিসীমা: Ø1.2-2.5 মিমি, এই সীমার বাইরে কাস্টমাইজ করা যেতে পারে।
স্ট্র্যান্ডিং ডাই স্ট্যান্ডার্ড ছাঁচ OD সাইজ 25
ব্যাক টুইস্ট পদ্ধতি মোচড় বা প্রি-টুইস্টিং অর্জন করুন, মোচড়ের অর্থ হল পেঅফ মেশিনের ধনুক এবং মোচড় জোড়া বিপরীত দিকে ঘুরছে; প্রি-টুইস্টিং বলতে বোঝায় পেঅফ মেশিনের একই ঘূর্ণায়মান দিক এবং পেয়ার টুইস্ট, এবং টাচ স্ক্রিনে নির্বাচন করা যেতে পারে।
টুইস্টিং/প্রি-টুইস্টিং অনুপাত 0-100%, ক্রমাগত এবং ধাপবিহীনভাবে সামঞ্জস্যযোগ্য, টাচ স্ক্রিনে সেট করা, পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ, মোচড়ানো/ব্যাক মোচড়ানো গতির স্বয়ংক্রিয় ট্র্যাকিং। 33 শতাংশের একটি মোচড় হারে, পে-অফের সময় একটি একক পিচ গঠিত হয়, যখন দুটি পিচ টেক-অফের সময় গঠিত হয়। সুতরাং, মোট পিচ সংখ্যা তিনটি।
স্ট্র্যান্ডিং দিক S/Z
পে-অফ ঘূর্ণন গতি MAX1800 RPM (কোন লোড নেই)।
প্রকৃত স্টার্টআপ গতি বিভিন্ন তারের গ্রেডের প্রয়োজনীয়তা অনুযায়ী সেট করা হয়।
টেক আপ ঘূর্ণন গতি MAX1800RPM/5400TPM (কোন লোড নেই)।
প্রকৃত স্টার্টআপ গতি বিভিন্ন তারের গ্রেডের প্রয়োজনীয়তা অনুযায়ী সেট করা হয়।
তারের গতি পরিসীমা লাইনের গতি গণনা করার সূত্র: বো-টুইস্টার গতি x 3 x পিচ / 1000 = মি/মিনিট। সর্বোচ্চ গতিসীমা 100 মি/মিনিট।
তারের পেঁচানো পিচ সর্বোত্তম পরিসর: 5.0-30.0 মিমি, এক দশমিক স্থানে সঠিক, একটি ক্রমাগত সামঞ্জস্যযোগ্য স্তর সহ, টাচস্ক্রিনে নির্বাচনযোগ্য।
পিচ নির্ভুলতা পিচ নির্ভুলতা ±0.3 মিমি ফিক্সড স্পিড প্রোডাকশনের সময়, স্টার্ট-আপ/শাটডাউনের সময় ±0.5 মিমি।
নম উপাদান stranding ব্যবহৃত স্ট্যান্ডার্ড উপাদান হল সিরামিক আইলেট সহ একটি 65Mn স্টিলের স্ট্রিপ, যা একটি কার্বন ফাইবার লাইটওয়েট বোতে কাস্টমাইজ করা যেতে পারে।
পে-অফ নম শক্তি স্ট্যান্ডার্ড কনফিগারেশন একটি 5.5KW বৈদ্যুতিন সংকেতের মেরু বদল মোটর যা সার্ভো মোটরগুলির জন্যও কাস্টমাইজ করা যায়।
টেক আপ নম শক্তি স্ট্যান্ডার্ড কনফিগারেশন একটি 5.5KW inverter motor, which can also be customized for servo motors.
স্ট্র্যান্ডিং বো ব্রেকিং ইলেক্ট্রোম্যাগনেটিক ব্রেক
ক্যাপস্টান প্রকার একটি ডবল-হুইল ক্যাপস্ট্যান পোর্টাল ক্র্যাডেল তোলার জন্য তৈরি করা হয়েছে
ক্যাপস্টান চাকা ব্যাস Ø185, 5-খাঁজ রাবার-প্রলিপ্ত অ্যালুমিনিয়াম ক্যাপস্ট্যান রোলার 5-খাঁজ বিভক্ত অ্যালুমিনিয়াম চালিত রোলার।
ক্যাপস্টান শক্তি স্ট্যান্ডার্ড কনফিগারেশন হল একটি 1.5KW বৈদ্যুতিন সংকেতের মেরু বদল মোটর, যা একটি সার্ভো মোটরের জন্যও কাস্টমাইজ করা যেতে পারে।
পে-অফ স্পেসিফিকেশন Ø500 ABS টুল হুইল।
টেক আপ স্পেসিফিকেশন Ø500 ABS টুল হুইল। 630 take-up wheels can be customized.
রিলের ভেতরের গর্ত মান হল Ø56mm, অন্যান্য মাপ কাস্টমাইজ করা যেতে পারে।
রিল টাকু উত্তোলন বৈদ্যুতিক উত্তোলন, স্কেটবোর্ড লোডিং এবং স্পুল আনলোড করা।
রিল শক্ত করার পদ্ধতি শক্তিশালী ইলাস্টিক সিলিন্ডার সমাবেশ শক্ত করার স্পুল, শক্ত করার শক্তি> 200 কেজি, স্ব-লকিং সুরক্ষা সহ, বায়ুসংক্রান্ত রিলিজ স্পুল
রিল লোডিং ওজন MAX300KG
পরিশোধ বন্ধ রিল শক্তি স্ট্যান্ডার্ড কনফিগারেশন হল একটি 2-0.75KW গিয়ার রিডিউসার মোটর, যা একটি সার্ভো মোটরের জন্যও কাস্টমাইজ করা যেতে পারে।
টেক আপ রিল শক্তি স্ট্যান্ডার্ড কনফিগারেশন হল একটি 0.75KW গিয়ার রিডিউসার মোটর, যা একটি সার্ভো মোটরের জন্যও কাস্টমাইজ করা যেতে পারে।
টেক আপ তারের অবস্থান ব্যবস্থা মান হল 30টি পালিশড রড ট্র্যাভার্স শ্যাফ্ট ইউনিট, যা সার্ভো মোশন কন্ট্রোলার সারিগুলির জন্য কাস্টমাইজ করা যেতে পারে।
পে-অফ উপাদান রান আউট সনাক্তকরণ অ্যালার্ম এবং স্বয়ংক্রিয় স্টপ যখন কোর ওয়্যারটি ফুরিয়ে যায়/এলার্ম এবং তারটি ভেঙে গেলে স্বয়ংক্রিয় স্টপ।
টেনশন-টাইপ স্ট্যান্ডার্ড হল ভারসাম্যপূর্ণ ওজন সরানো বা যোগ করে টেনশন সামঞ্জস্য করা, পিআইডি পে-অফ বা টেক-আপের গতি নিয়ন্ত্রণ করে বা সার্ভো মোটর দিয়ে টেনশন সামঞ্জস্য করতে এটি কাস্টমাইজ করে।
পে-অফ টেনশন পরিসীমা 3N-30N/0.3kg-3kg/300g-3000g
টেনশন পরিসীমা নিন 5N-50N/0.5kg-5kg/500g-5000g
টেনশন নির্ভুলতা ±25 গ্রাম
টান প্রদর্শন কমিউনিকেশন টাইপ ডিজিটাল ডিসপ্লে প্রেসার সেন্সর, টেনশন ওভাররান অ্যালার্ম এবং স্বয়ংক্রিয় শাটডাউন।
সূত্র ব্যবস্থাপনা একটি কাস্টম ফর্মুলেশন ম্যানেজমেন্ট সিস্টেম টেনশন, তাপমাত্রা, বহির্মুখী ব্যাস, পিচ, এস/জেড, তারের ঘুরার দূরত্ব, এবং ব্যারোমেট্রিক চাপকে পিএলসিতে খাওয়ানোর মতো ডেটা সক্ষম করে, ডিজিটাল উত্পাদনের জন্য ডেটা সংগ্রহ এবং আমদানি সমর্থন করে।
নিরাপত্তা সুরক্ষা স্বয়ংক্রিয় সনাক্তকরণ এবং তাপমাত্রা / কম্পন / গোলমাল / চাপের পূর্বাভাস CE/CSA/UL স্ট্যান্ডার্ড ডিজাইন অনুযায়ী কাস্টমাইজ করা যেতে পারে।
স্পার্ক সনাক্তকরণ একটি স্পার্ক পরীক্ষক যোগ করতে কাস্টমাইজ করা যেতে পারে
পাওয়ার স্ট্যান্ডার্ড মান হল 3-ফেজ 380V/50Hz এবং পাওয়ার সাপ্লাই বিভিন্ন দেশ এবং অঞ্চলের জন্য কাস্টমাইজ করা যেতে পারে।
বুদ্ধিমান সফটওয়্যার একই সময়ে উত্পাদন দক্ষতা এবং পণ্যের গুণমান অর্জন করতে "সেরা উত্পাদন গতি স্বয়ংক্রিয় ম্যাচিং ফাংশন" সফ্টওয়্যার যোগ করতে কাস্টমাইজযোগ্য।
কোর তারের ওভার-অয়েল ডিভাইস একটি কোর ওয়্যার অয়েলিং ডিভাইস কাস্টমড এবং যোগ করা যেতে পারে। তারের জোড়া মোচড়ের সময় ঘর্ষণ কমানোর জন্য অন্তরক কোর তারটি একটি উদ্বায়ী লুব্রিকেটিং তেল দিয়ে লেপা হয়।




পণ্য বৈশিষ্ট্য

● দ্রুত গতি: টাকু বাক্সটি স্ট্রেস-মুক্ত এবং অ্যানিলড, এটি টেকসই এবং বিকৃত নয়। ঘূর্ণায়মান স্ট্র্যান্ডিং অ্যাঙ্গেল বো স্থিতিগতভাবে ভারসাম্যপূর্ণ এবং পরীক্ষা এবং সংশোধনের জন্য গতিশীলভাবে ভারসাম্যপূর্ণ। এটি একটি ছোট কম্পন এবং কম শব্দ আছে. টাকু দীর্ঘমেয়াদী ক্রমাগত উচ্চ গতির অপারেশনের সময় তাপ উৎপন্ন করে না, এবং টাকু ঘূর্ণন গতি দ্রুত।

● কম জায়গা দখল করা হয়েছে: এটি একটি সমন্বিত কাঠামো গ্রহণ করে, যা ঐতিহ্যগত স্প্লিট-টাইপ ব্যাক টুইস্ট পেয়ার টুইস্টিং মেশিনের তুলনায় 50% এর বেশি পেশা সংরক্ষণ করে।

● কম শক্তি খরচ হয়: প্রথাগত ব্যাক টুইস্ট পেয়ার টুইস্টিং মেশিনের তুলনায় বৈদ্যুতিক শক্তি 50% এর উপরে সংরক্ষণ করা যেতে পারে।

● স্থিতিশীল উত্তেজনা: সার্ভো মোটর টান উপাদান হিসাবে কাস্টমাইজ করা যেতে পারে. মোট টেক-আপ টেনশন সেট করার পরে, দুটি মূল তারের পে-অফ টেনশন বুদ্ধিমানের সাথে গণনা করা হয়। এটি সার্ভো মোশন কন্ট্রোলার দ্বারা পে-অফ এবং টেক-আপ গতির সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে, এইভাবে স্থিতিশীল উত্তেজনা অর্জন করে।

● সঠিক পিচ: বিশ্ব একচেটিয়াভাবে "বাহ্যিক শক্তি এবং অভ্যন্তরীণ ক্যাপস্টানের নির্ভুল ট্রান্সমিশন মেকানিজম", জটিল যান্ত্রিক ট্রান্সমিশন ব্যবহার করে প্যাঁচানো ধনুকের বাইরে মোটর শক্তিকে ভিতরের ক্যাপস্ট্যান চাকায় প্রেরণ করতে। মূল ক্যাপস্ট্যানকে মুভমেন্ট বেঞ্চমার্ক হিসাবে সেট করে, সুনির্দিষ্ট চেইন মোশন নিয়ন্ত্রণ পরিচালনা করতে এবং যেকোনো গতিতে সুনির্দিষ্ট পিচ পেতে মোচড় ধনুক এবং প্রধান ক্যাপস্ট্যান উভয়ের জন্য সার্ভো মোশন কন্ট্রোলার গ্রহণ করুন।

● শ্রম সঞ্চয়: একটি নমনীয় থ্রেডারের সাথে সজ্জিত, কোণ ধনুকের টার্নিং নোডের মাধ্যমে মসৃণভাবে ট্রানজিট করতে পারে এবং থ্রেডিং 1 মিনিটের মধ্যে সম্পন্ন করা যেতে পারে। কন্ট্রোল প্যানেল ব্যবহার করে শ্রম সাশ্রয় করে তার বিপরীত দিকে প্রত্যাহার করা যেতে পারে।

● বুদ্ধিমান: রেসিপি ব্যবস্থাপনা, এক-ক্লিক এসওপি রেসিপি পুনরুদ্ধার, এক-ক্লিক স্টার্ট-আপ প্রস্তুতি, এক-ক্লিক শুরু; মোচড়ানো পিচের গতিশীল প্রতিক্রিয়া, ব্যাক টুইস্টিং অনুপাত,  ফল্ট সনাক্তকরণ/বিচ্ছিন্নতা সনাক্তকরণ/মিটারে পৌঁছালে থামানো, বুদ্ধিমান নিয়ন্ত্রণ প্যানেল

● নিম্ন ব্যর্থতার হার: স্ট্র্যান্ডিং অ্যাঙ্গেল বো-এর বৈদ্যুতিক নিয়ন্ত্রণ উপাদানগুলি সমস্তই ক্র্যাডলে ইনস্টল করা আছে এবং সমস্ত সংকেতগুলি আটকানো ধনুকের ভিতরে বৈদ্যুতিকভাবে নিয়ন্ত্রিত হয়। কার্বন ব্রাশ সংগ্রাহক রিং দুর্বল যোগাযোগ, হস্তক্ষেপ এবং কম ব্যর্থতার হার এড়াতে সিগন্যাল প্রেরণ না করেই স্ট্র্যান্ডিং অ্যাঙ্গেল বোয়ের অভ্যন্তরে তিন-ফেজ শক্তি সরবরাহ করে।

● সহজ রক্ষণাবেক্ষণ: চীনের বাইরের গ্রাহকরা প্রফিনেট বাস নিয়ন্ত্রণ পেতে কাস্টমাইজ করতে পারেন, যা দ্রুত সংকেত সংক্রমণ এবং কম হস্তক্ষেপ নিশ্চিত করে।

সমস্যা সমাধান এবং রক্ষণাবেক্ষণ উপলব্ধ রয়েছে মেশিনের অবস্থান নির্বিশেষে বিশ্বব্যাপী যে কোনও দেশে বা অঞ্চলে, যতক্ষণ পর্যন্ত একটি যোগাযোগ নেটওয়ার্ক রয়েছে, ততক্ষণ দূরবর্তী ত্রুটি সনাক্তকরণ, সমস্যা সমাধান এবং রক্ষণাবেক্ষণ পরিষেবাগুলি দ্রুত সরবরাহ করা যেতে পারে৷
